4

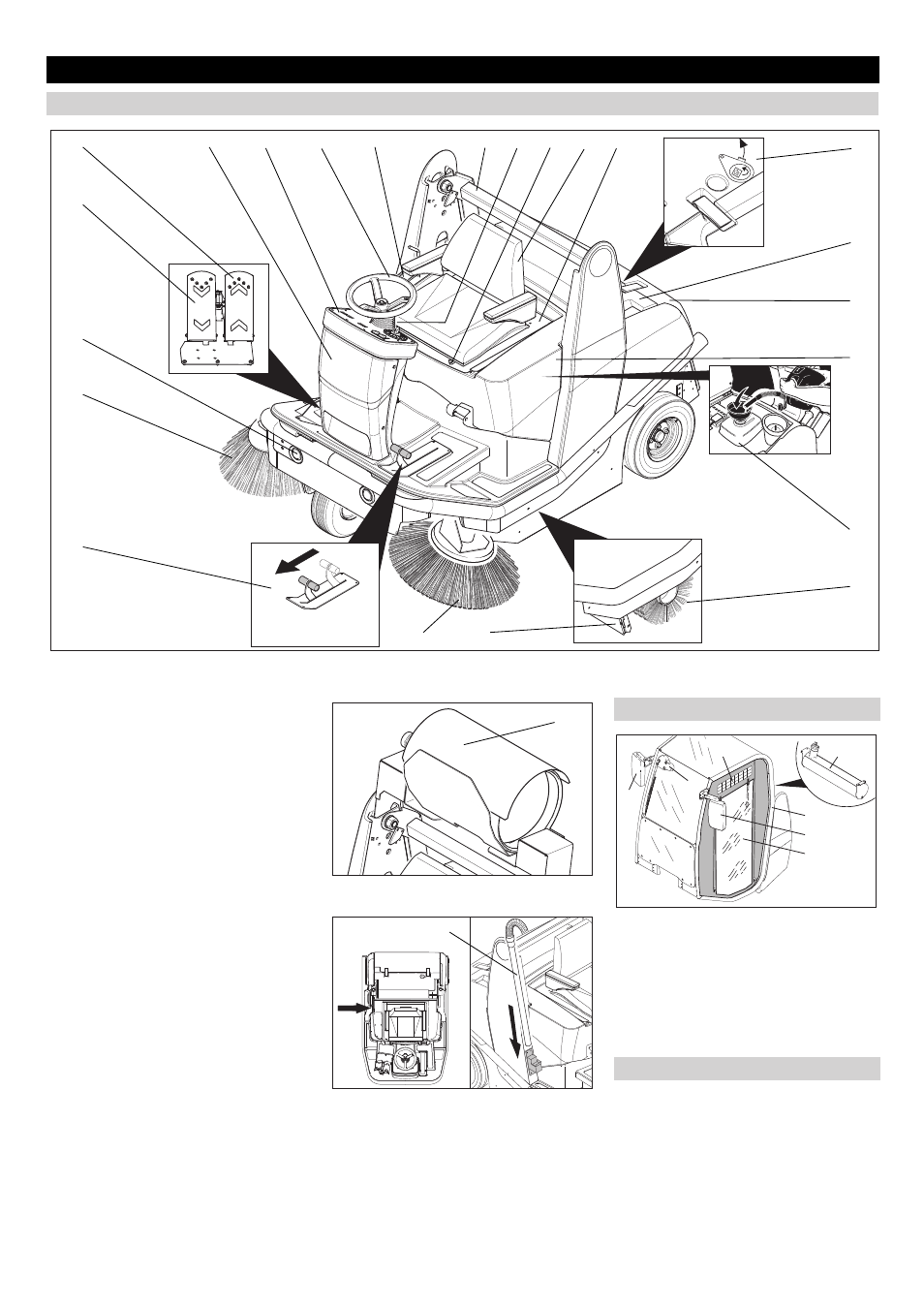

Afbeelding 2a
1 Bedieningsonderdeel veeggoedcontai-
ner en parkeerrem
2 Stuurwiel
3 Bedieningspaneel
4 Zekeringen (achter frontplaat)
5 Rijpedaal vooruit
6 Rijpedaal achteruit
7 Verlichting
8 Rechter zijbezem
9 Linker zijbezem
10 Grofvuilklep
11 Pedaal grofvuilklep omhoog/omlaag
12 Hoogleging
13 Hefboom stuurwielverstelling
14 Hefboom stoelverstelling
15 Stoel (met zitcontactmat)
16 Zitconsole
17 Nat-/droogklep
18 Filterkast
19 Veeggoedcontainer
20 Apparaatkap
21 Tank
22 Veegrol
23 Gasfles (Alleen KM 120/150 R LPG)
24 Opbouwset zuigslang (optie)
Afbeelding 2b
Afbeelding 2c
Afbeelding 2d
1 Chauffeurscabine (optie)
2 Tank
3 Ruitenwisser in-/uitschakelen
4 Rechter buitenspiegel
5 Linker buitenspiegel
6 Foliedeuren
7 Verluchtingsgleuf
Bedieningselementen voor het reini-
gingsproces zijn geel.
Bedieningselementen voor het onder-
houd en de service zijn lichtgrijs.
Elementen voor de bediening en de functies
Apparaten zonder chauffeurscabine
5
6
7
8
11
17
18
19
20
21
22
4
3
2
1
12 13 14 15 16
9
10
23
24
Apparaten met chauffeurscabine
Kleurmarkering
1
5
6
4
3
7
2
