Page 256
-
15
Открыть и зафиксировать крышку
прибора (Рис.3).

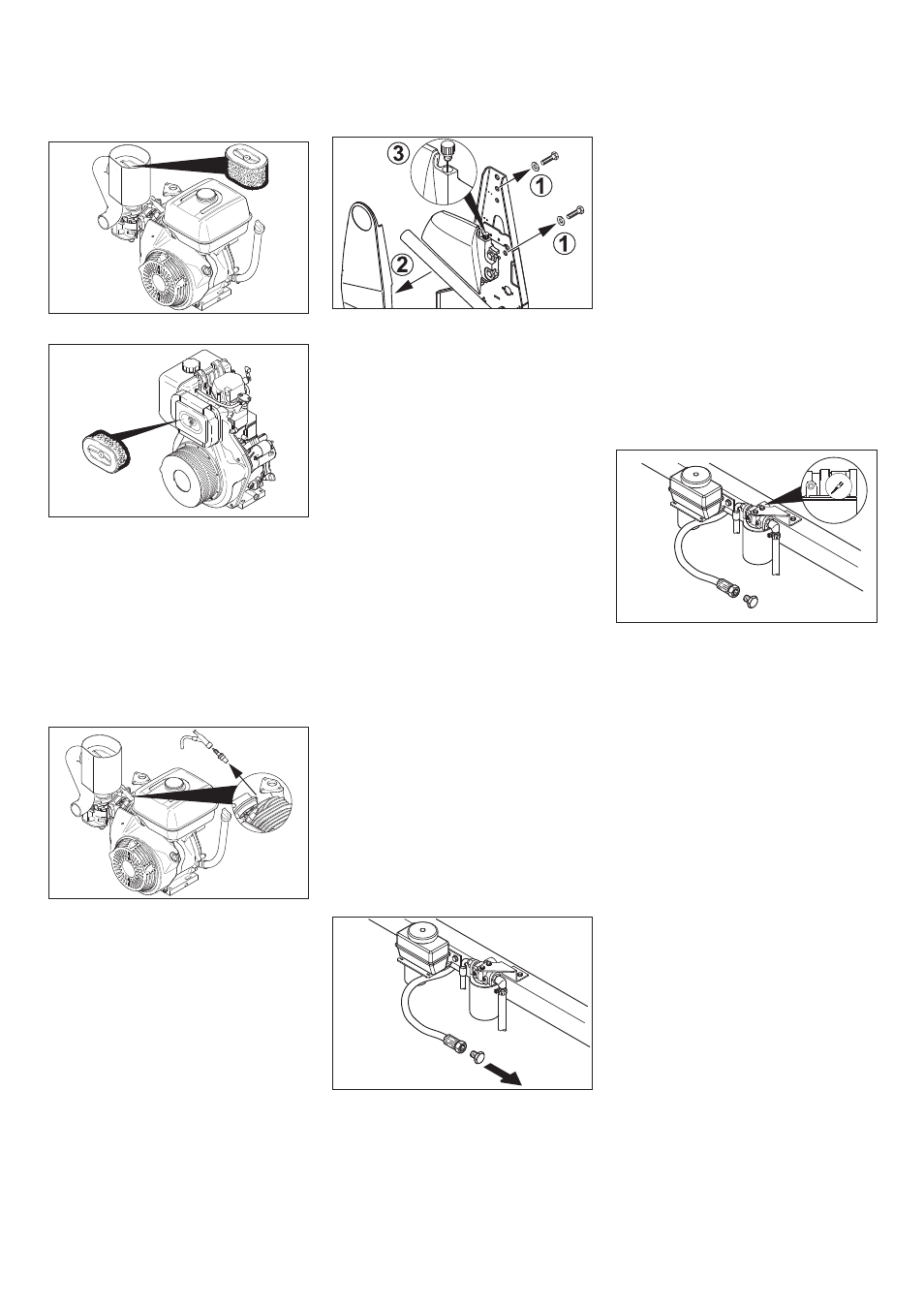

KM 120/150 R G и R LPG:
KM 120/150 R D:
Вывинтить барашковую гайку.
Вытащить фильтровальный эле-
мент, проверить его и прочистить.
Вставить во всасывающий резерву-
ар очищенную или новую фильтро-
вальную вставку.
Прочно затянуть барашковую гайку.
Открыть и зафиксировать крышку
прибора (Рис.3).
Вытащить наконечник провода к све-
че зажигания.
Вывинтить и прочистить свечу зажи-
гания.
Завинтить очищенную или новую
свечу зажигания.
Подсоединить наконечник провода к
свече зажигания.
Указание
Подметающая машина оснащена 2 кон-
турами гидравлической системы.
Указание
Для проверки/контроля уровня запол-
нения следует возвратить на место
резервуар для сбора мусора.
Крышка с указателем уровня масла на-
ходится на запасном баке над правым
задним колесом.
Открыть и зафиксировать крышку
прибора (Рис.3).
Ослабить винты (1).
Удалить панель (2).
Открыть крышку с указателем уровня
масла (3).
Проверить уровень заполнения с по-
мощью указателя уровня масла.
Указание
Уровень масла должен находиться
между отметками "MIN" и "MAX".
При необходимости залить гидрав-
лическое масло.
Закрыть бак.
Привинтить панель.
Вид масла: см. "Технические дан-
ные".
Указание
Подметающая машина оснащена 2 кон-
турами гидравлической системы.
(1) Проверка уровня масла
Приподнять резервуар для сбора му-
сора.
Вставить и закрепить в поршневом
штоке цилиндра фиксирующую опо-
ру.
Контроль уровня масла в компенса-
ционном баке.
Указание
Уровень масла должен находиться
между отметкой "MAX" и расстоянием
2 см над дном.
ṇ
Предупреждение
Данная проверка должна осуществ-
ляться только при холодном двигате-
ле.
(2) Корректировка уровня масла
Приподнять резервуар для сбора му-
сора.
Вставить и закрепить в поршневом
штоке цилиндра фиксирующую опо-
ру.
Снять крышку бака.
При необходимости осторожно до-
лить масло.
Закрыть бак.
Вид масла: см. "Технические дан-
ные".
(3) Замена масла
Приподнять резервуар для сбора му-
сора.
Вставить и закрепить в поршневом
штоке цилиндра фиксирующую опо-
ру.
Вывинтить резьбовую пробку.
Снять крышку бака.
Слить масло.
Ввинтить резьбовую пробку.
Залить масло.
Закрыть бак.
Если показания манометра находят-
ся в красной области, масляный
фильтр нужно очистить или заме-
нить.
Поставить подметающую машину на
ровной поверхности.
Переставить переключатель про-
грамм на ступень 1 (движение). Боко-
вые щетки приподнимаются.
Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
Проверить боковые щетки.
Указание
Благодаря плавающему креплению бо-
ковой щетки уровень плоскости подме-
тания корректируется
автоматически по мере износа щети-
ны. При слишком сильном износе боко-
вую щетку следует заменить.
Поставить подметающую машину на
ровной поверхности.
Переставить переключатель про-
грамм на ступень 1 (движение). Боко-
вые щетки приподнимаются.
Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
Ослабить крепежные гайки (3 шт.) на
нижней стороне.
Надеть боковую щетку на захватное
устройство и крепко затянуть.
Проверка и замена воздушного филь-
тра
Очистка и замена свечи зажигания
(Только для KM 120/150 R G и R LPG)
Проверка и корректировка уровня ма-
сла в гидравлической системе - кон-
тур гидравлической системы
подметающего механизма
Проверка и корректировка уровня ма-
сла, а также замена масла в гидравли-
ческой системе - контур привода оси
Проверить фильтр
Проверка боковых щеток
Замена боковых щеток
256
RU
