Karcher KM 120-150 R D User Manual
Page 208
-
5

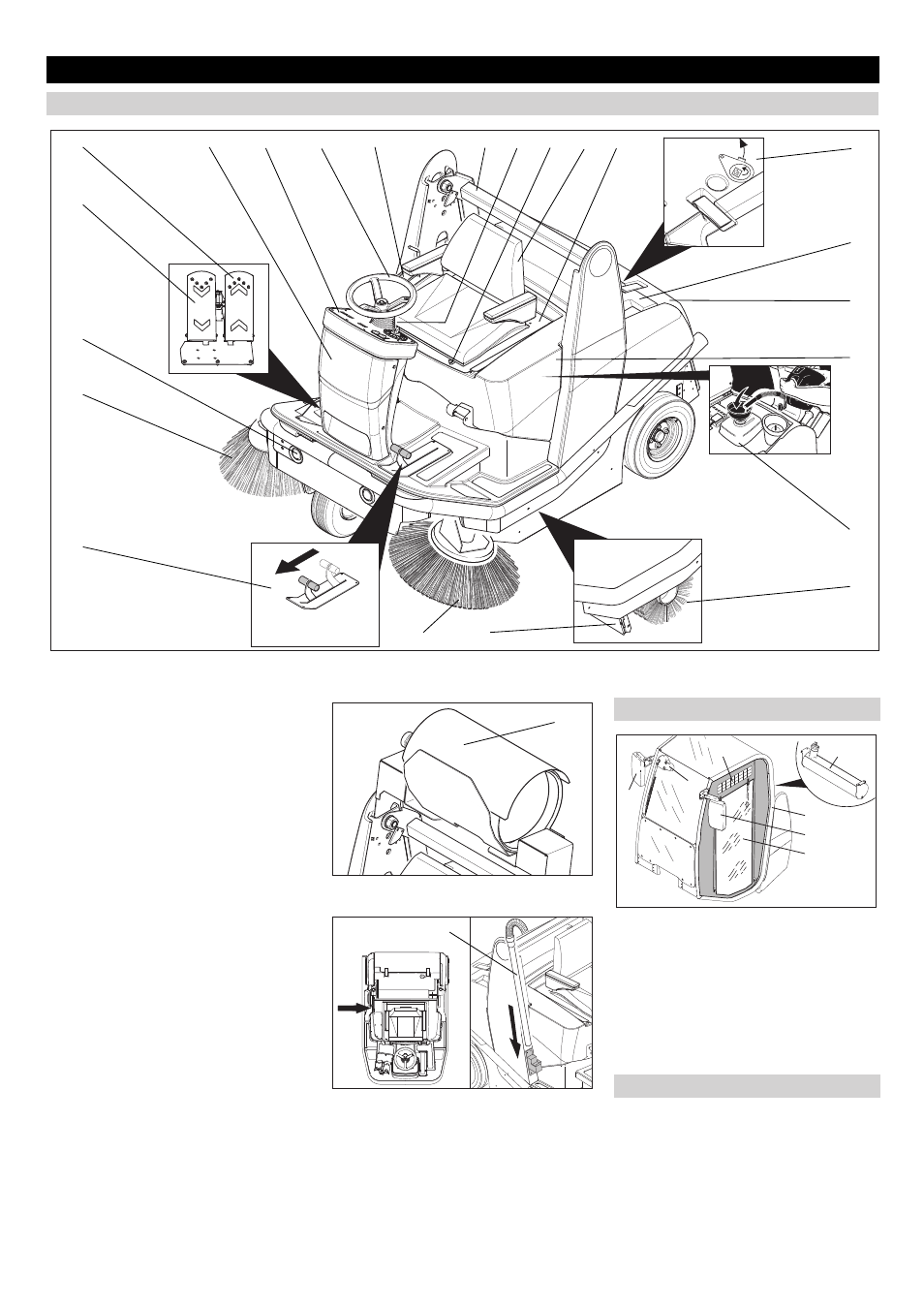

Εικόνα 2α
1 Μονάδα χειρισμού, δοχείο απορριμμά-
των και φρένο ακινητοποίησης
2 Τιμόνι
3 Κονσόλα χειρισμού
4 Ασφάλειες (πίσω από τη μετωπική
επένδυση)
5 Πεντάλ κίνησης προς τα εμπρός
6 Πεντάλ κίνησης προς τα πισω
7 Φωτισμός
8 Δεξιά πλευρική βούρτσα
9 Αριστερή πλευρική βούρτσα
10 Κλαπέτο απορριμμάτων
11 Ανύψωση/βύθιση πεντάλ κλαπέτου
απορριμμάτων
12 Ταχεία εκκένωση
13 Μοχλός ρύθμισης τιμονιού
14 Μοχλός ρύθμισης καθίσματος
15 Κάθισμα (με διακόπτη επαφής καθί-
σματος)
16 Κονσόλα καθίσματος
17 Κλαπέτο υγρού/ξηρού σκουπίσματος
18 Κιβώτιο φίλτρου
19 Δοχείο απορριμμάτων
20 Κάλυμμα μηχανής
21 Δοχείο
22 Κυλινδρική βούρτσα
23 Φυάλη αερίου (Μόνο για τα μοντέλα KM
120/150 R LPG)
24 Πρόσθετος εύκαμπτος σωλήνας αναρ-
ρόφησης(προαιρετικός)
Εικόνα 2β
Εικόνα 2γ
Εικόνα 2δ
1 Καμπίνα οδηγού (προαιρετική)
2 Δοχείο
3 Ενεργοποίηση/απενεργοποίηση υαλο-
καθαριστήρα
4 Δεξιός εξωτερικός καθρέφτης
5 Αριστερός εξωτερικός καθρέφτης
6 Θύρες πλαστικών φύλλων
7 Σχισμή εξαερισμού
Τα χειριστήρια για τη διαδικασία καθα-
ρισμού είναι κίτρινα.
Τα χειριστήρια για τη συντήρηση και το
σέρβις είναι ανοικτά γκρίζα.
Στοιχεία χειρισμού και λειτουργίας
Μηχανές χωρίς καμπίνα οδηγού
5
6
7
8
11
17
18
19
20
21
22
4
3
2
1
12 13 14 15 16
9
10
23
24
Μηχανές με καμπίνα οδηγού
Αναγνωριστικό χρώματος
1
5
6
4
3
7
2
208
EL
