Page 227
-
4

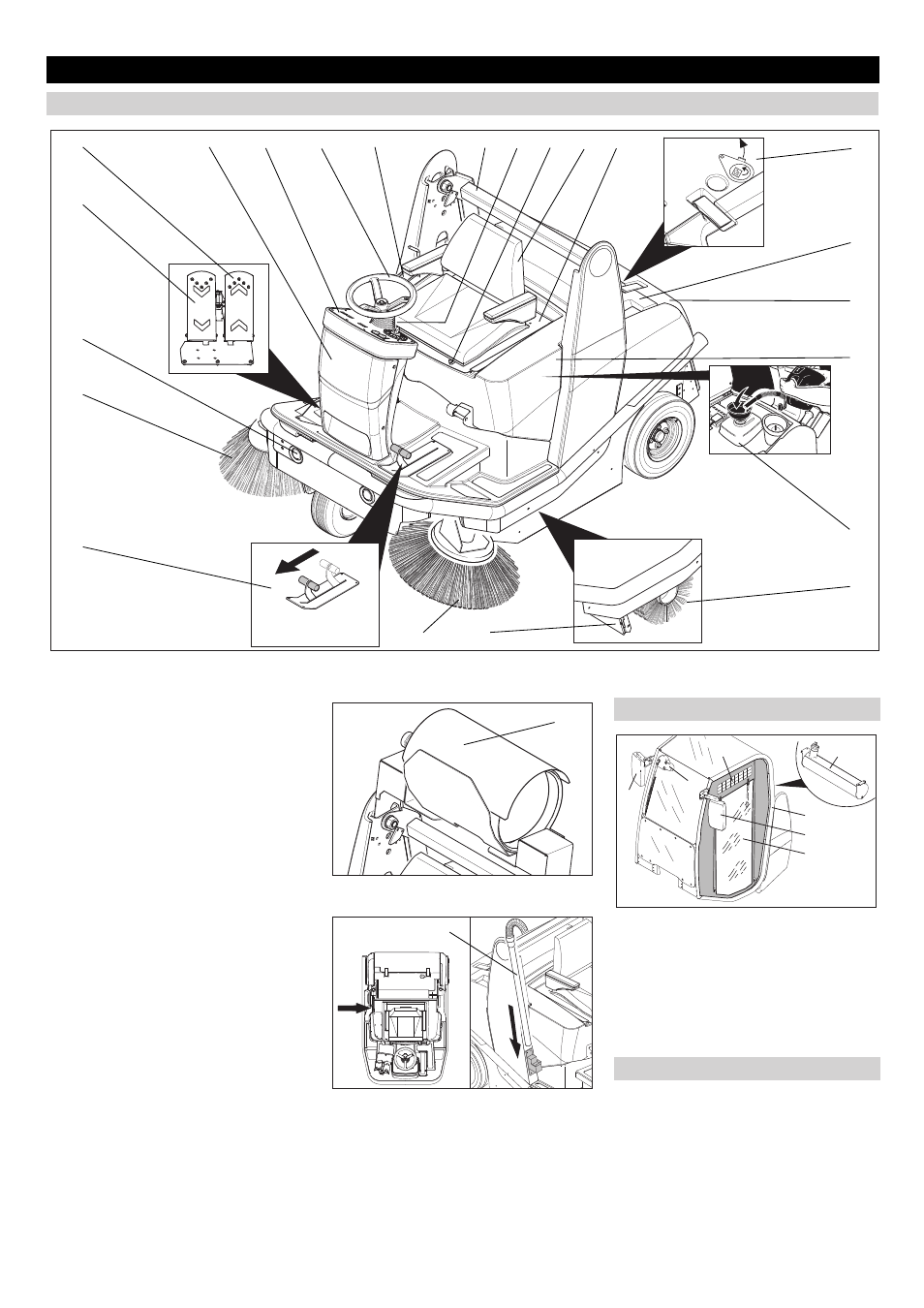

Resim 2a
1 Süpürge haznesinin ve park frenin ku-
manda ünitesi
2 Direksiyon simidi
3 Kumanda paneli
4 Sigortalar (ön kaplamanın arkasında)
5 Gaz pedalı, ileri
6 Gaz pedalı, geri
7 Aydınlatma
8 Sağ yan süpürge
9 Sol yan süpürge
10 Kaba kir kapakçığı
11 Kaba kir kapakçığı pedalını indirin/kal-
dırın
12 Yüksek boşaltma
13 Direksiyon konumlandırma kolu
14 Koltuk ayarlama kolu
15 Koltuk (koltuk temas döşemesi)
16 Koltuk konsolu
17 Islak/kuru kapakçık
18 Filtre kutusu
19 Süpürme haznesi
20 Cihaz kapağı
21 Tank
22 Döner silindir
23 Gaz tüpü (sadece KM 120/150 R LPG)
24 Emme hortumu montaj seti (opsiyon)
Resim 2b
Resim 2c
Resim 2d
1 Sürücü kabini (opsiyon)
2 Tank
3 Cam sileceğinin açılması/kapatılması
4 Sağ dış ayna
5 Sol dış ayna
6 Folyolu kapılar
7 Havalandırma kızağı
Temizlik prosesinin kullanım elemanları
sarıdır.
Bakım ve servis kullanım elemanları
açık gridir.
Kullanım ve çalışma elemanları
Sürücü kabinsiz cihazlar
5
6
7
8
11
17
18
19
20
21
22
4
3
2
1
12 13 14 15 16
9
10
23
24
Sürücü kabinli cihazlar
Renk kodu
1
5
6
4
3
7
2
227
TR
