- 14
 A készüléket ékkel biztosítsa elgurulás
ellen.
 Rögzítőfék rögzítése.
 Távolítsa el a szalagokat vagy zsinege-
ket a seprőhengerről.
A cserére akkor van szükség, ha a sörték
kopása következtében a seprés hatásfoka
láthatóan lecsökken.

A seprőgépet sík területen állítsa le.
 A programkapcsolót 1 állásra (Menet)
állítani. A seprőfehenger felemelkedik.
 Gyújtáskulcsot a "0" állásba forgatni és
a kulcsot kihúzni.
 A készüléket ékkel biztosítsa elgurulás
ellen.
 Rögzítőfék rögzítése.
 Oldja ki a jobb oldalburkolat gyorscsat-
lakozóit.
 Oldalburkolatot levenni.
 Csavarja ki a seprőhenger himba csa-
varját.
 Húzza le a seprőhenger himbát.
 Emelő rudazatot a tengelycsapról le-
venni.
 A gyorscsatlakozókat kioldani és a borí-
tást levenni.
 Seprőhengert kivenni.
A seprőhenger beépítése menetiránynak
megfelelően

Az új seprőhengert a seprőhenger
szekrényébe betolni és a hajtótengely
csapjára ráhúzni.
Megjegyzés
Az új seprőhenger behelyezésekor ügyel-
jen a sörtesor helyzetére.

Seprőhenger borítóját ráhelyezni.
 Emelő rudazatot a tengelycsapra rá-
húzni.
 Seprőhenger foglalatát a tengelycsapra
ráhúzni.
 Csavart a seprőhenger foglalatán ismét
teljesen meghúzni.
 A seprőhenger borítójának rögzítő csa-
varjait bedugni és meghúzni.
 Oldalburkolatot rácsavarozni.
Megjegyzés
Az új seprőhenger behelyezésekor a sep-
réstükröt újra be kell állítani.
Megjegyzés
A készüléknek ehhez alap üzemmódban
kell lennie. A Power gomb jelzőlámpájának
nem szabad világítania.

A programkapcsolót 1 állásra (Menet)
állítani. A seprőhengert és az oldalkefé-
ket felemeli.
 Seprőgéppel sík és sima talajra állni,
amelyet szemmel láthatóan por vagy
kréta fed be.
 Seprőhengert leengedni és rövid ideig
forogni hagyni.
 Seprőhengert felemelni.
 A durva szemét csapófedelének meg-
emeléséhez a pedált megnyomni és
megnyomva tartani.
 A készülékkel hátramenetben elállni.
A sepréstükör alakja egyenletes négyszö-
get képez, amelynek szélessége 20 - 30
mm közé esik.
Megjegyzés
A sepréstükörnek nem szabad trapéz for-
májúnak lenni. Ebben az esetben értesítse
a szerviz szolgálatot.
Megjegyzés
Alap üzemmódban a sepréstükröt egy tár-
csa segítségével lehet beállítani.

A készülék burkolatát kinyitni és biztosí-
tani (3. ábra).
 A szárnyasanyát kioldani.
Sepréstükör nagyítása:

A beállító csavart az órajárással ellen-
kező irányban (+) elforgatni.
Sepréstükör kicsinyítése:

Beállító csavart az órajárás irányában (-
) elforgatni.
 A szárnyasanyát meghúzni.
Megjegyzés
Power üzemmódban a sepréstükör auto-
matikusan utánáll. Ezt az oldalkefe önbeál-
ló csapágyazásán keresztül éri el a kefék
elhasználódása esetén. Túl erős elhasz-
nálódás esetén ki kell cserélni a seprőhen-
gert.
 A seprőgépet sík területen állítsa le.
 A programkapcsolót 1 állásra (Menet)
állítani. A seprőfehenger felemelkedik.
 Gyújtáskulcsot a "0" állásba forgatni és
a kulcsot kihúzni.
 A készüléket ékkel biztosítsa elgurulás
ellen.
 Rögzítőfék rögzítése.
 Az oldalburkolat gyorscsatlakozásait
mindkét oldalon kioldani.
 Oldalburkolatot levenni.
 Elülső tömítőléc
 Az elülső tömítőléc felerősítő anyáit (1)
némileg meglazítani, a cseréhez lecsa-
varni.
 Új tömítőlécet rácsavarozni és anyákat
még lazán hagyni.
 Tömítőlécet kiigazítani.
 A tömítőléc fenéktávolságát úgy beállí-
tani, hogy az 35 - 40 mm-es utánfutás-
sal hátrafelé állítódjon.
 Anyákat meghúzni.
 Hátsó tömítőléc
 A tömítőléc fenéktávolságát úgy beállí-
tani, hogy az 5 -10 mm-es utánfutással
hátrafele állítódjon.

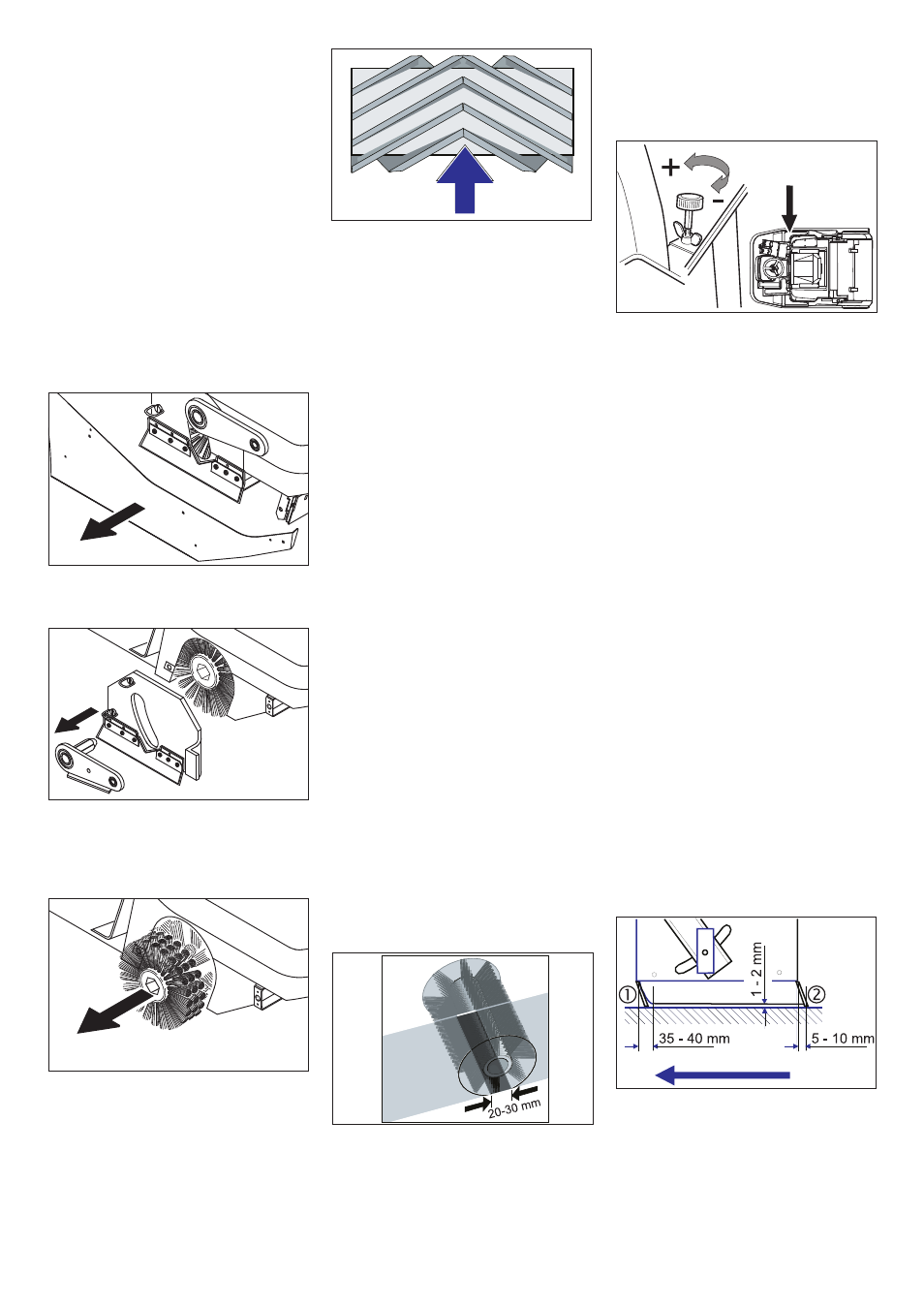

Seprőhenger cseréje
Ellenőrizze és állítsa be a seprőhenger
sepréstükrét
Tömítőlécek beállítása és cserélése
