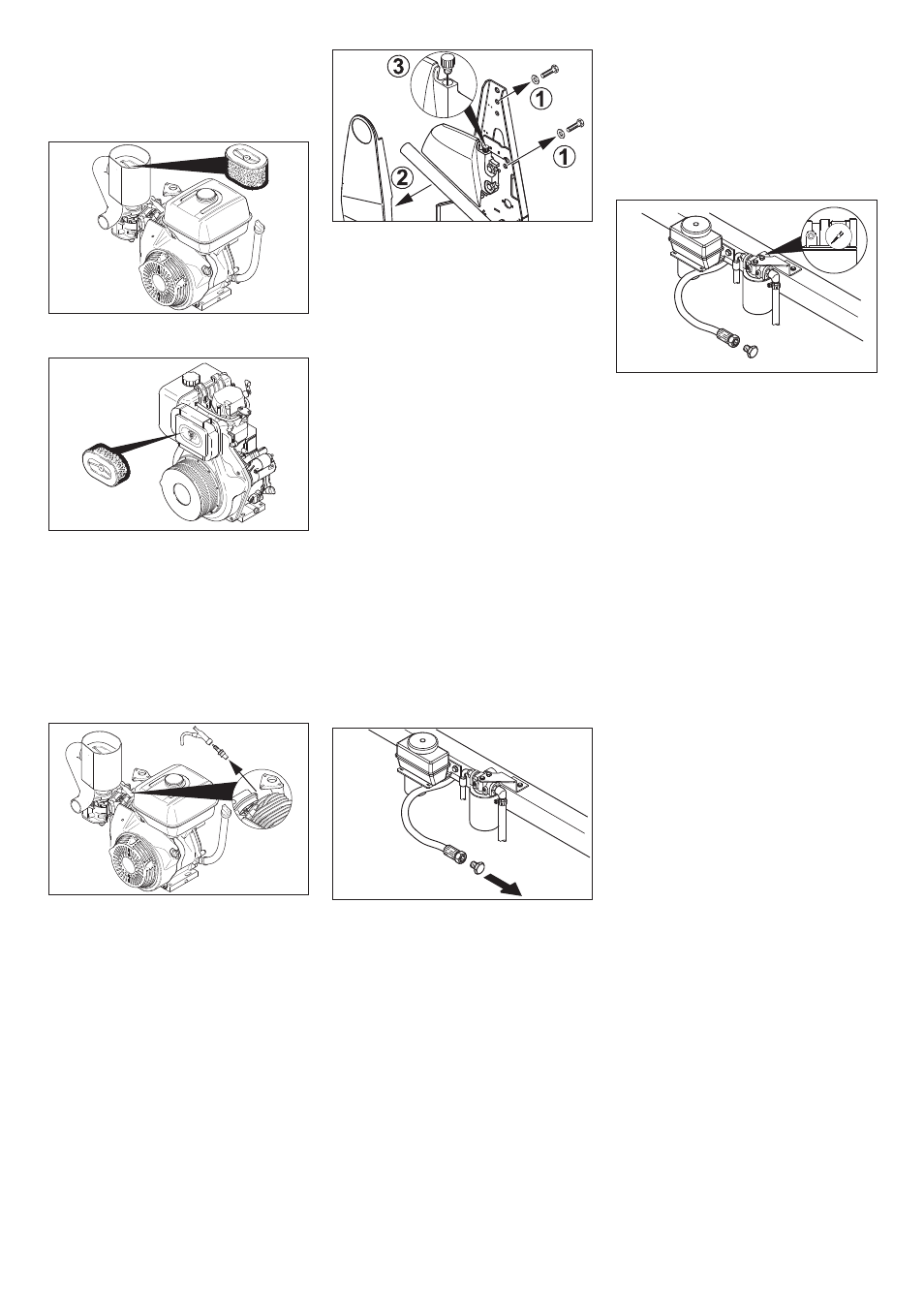

- 13
 Åbn skærmen og sørg for at sikre den
(fig. 3).
KM 120/150 R G og R LPG:
KM 120/150 R D:
 Skru fløjmøtrikken ud.
 Tag filterindsatsen ud. Kontroller og
rens den.
 Sæt den rensede eller en ny filterind-
sats ind i indsugningsbeholderen.
 Skru fløjmøtrikken fast.
 Åbn skærmen og sørg for at sikre den
(fig. 3).
 Træk tændrørshætten af.
 Skru tændrøret ud og rens det.
 Skru det rengjorte eller et nyt tændrør i.
 Sæt tændrørshætten på.
OBS
Fejemaskinen er udstyret med 2 hydraulik-
kredsløb.
OBS
For at kunne kontrollere påfyldningsniveau-
et skal smudsbeholderen være kørt ind.
Lås med oliemåler sidder på beholderen
overfor det venstre baghjul.

Åbn skærmen og sørg for at sikre den
(fig. 3).
 Løsn skruerne (1).
 Tag beklædningen af (2).
 Åbn lås med oliemåler (3).
 Kontroller oliestanden på oliemåleren.
OBS
Oliestanden skal ligge mellem "MIN" og
"MAX" mærket.

Påfyld evt. hydraulikolie.
 Luk beholderen.
 Skru beklædningen på.
Olietype: se de tekniske data
OBS
Fejemaskinen er udstyret med 2 hydraulik-
kredsløb.

(1) Kontrol af påfyldningsniveauet
 Løft smudsbeholderen op.
 Sæt sikringsstøtten ind i løftecylinde-
rens stempelstang og sørg for at sikre
den.
 Kontroller påfyldningsniveauet i udlig-
ningsbeholderen.
OBS
Oliestanden skal ligge mellem “MAX“-mær-
ket og en afstand på 2 cm over bunden.
ṇ
Advarsel
Denne kontrol må kun udføres ved kold
motor.

(2) Korrektion af påfyldningsniveau-
et
 Løft smudsbeholderen op.
 Sæt sikringsstøtten ind i løftecylinde-
rens stempelstang og sørg for at sikre
den.
 Tag dækslet af beholderen.
 Fyld forsigtigt olie på, såfremt det er
nødvendigt.
 Luk beholderen.
Olietype: se de tekniske data

(3) Udskiftning af olie
 Løft smudsbeholderen op.
 Sæt sikringsstøtten ind i løftecylinde-
rens stempelstang og sørg for at sikre
den.
 Skru olieaftapningsskruen ud.
 Tag dækslet af beholderen.
 Aftap olien.
 Skru olieaftapningsskruen i.
 Fyld olie på.
 Luk beholderen.
 Hvis manometerets indikator er i det
røde område, skal oliefilteret renses el-
ler udskiftes.
 Stil fejemaskinen på et plant underlag.
 Sæt programvælgeren på trin 1 (kør-
sel). Sidebørsterne løftes op.
 Drej tændingsnøglen om på "0" og træk
nøglen ud.
 Kontroller sidebørsterne.
OBS
Da sidebørsterne er flydende ophængt, ef-
terjusteres fejebanen automatisk ved slita-
ge. Ved for kraftig slitage skal
sidebørsterne skiftes ud.
 Stil fejemaskinen på et plant underlag.
 Sæt programvælgeren på trin 1 (kør-
sel). Sidebørsterne løftes op.
 Drej tændingsnøglen om på "0" og træk
nøglen ud.
 Løsn fastgørelsesmøtrikkerne (3 stk.)
på undersiden.
 Sæt sidebørsten på medbringeren og
skru den fast.
 Stil fejemaskinen på et plant underlag.
 Sæt programvælgeren på trin 1 (kør-
sel). Fejevalsen løftes op.
 Drej tændingsnøglen om på "0" og træk
nøglen ud.
 Sørg for at sikre maskinen med kiler, så
den ikke kan rulle væk.
 Aktiver stopbremsen.
 Fjern bånd og snore fra fejevalsen.
Udskiftningen er nødvendig, hvis fejeresul-
tatet på grund af slitage på børsterne bliver
synligt dårligere.

Stil fejemaskinen på et plant underlag.
 Sæt programvælgeren på trin 1 (kør-
sel). Fejevalsen løftes op.
 Drej tændingsnøglen om på "0" og træk
nøglen ud.
 Sørg for at sikre maskinen med kiler, så
den ikke kan rulle væk.
 Aktiver stopbremsen.
Kontrol og udskiftning af luftfilteret
Rens og skift tændrøret (kun KM 120/150
R G og R LPG)
Kontrol og korrektion af hydraulikolie-
standen - fejehydraulikkredsløb
Kontrol og korrektion af hydraulikolie-
standen og udskiftning af olie - trans-
missionskredsløbet
Kontroller oliefilteret / kontroller retur-
løbstrykket
Kontrol af sidebørsterne
Udskiftning af sidebørste
Kontrol af fejevalsen
Udskiftning af fejevalsen
144 DA
