- 13
 Oldja ki a bal oldalburkolat gyorscsatla-
kozóit.
 Oldalburkolatot levenni.
 Vegye ki az olajleeresztő csövet a tartó-
ból.
 Az olaj leeresztőcsapját csavarja ki.
 Olajszintmérő pálcát kihúzni.
 Olajat leereszteni.
 Csavarja be az olaj leengedési csavart.
 Helyezze be az olajleeresztő csövet a
tartóba.
 A készülék burkolatát kinyitni és biztosí-
tani (3. ábra).
KM 120/150 R G és R LPG:
KM 120/150 R D:
 Szárnyas anyát kicsavarni.
 Szűrőbetétet kivenni, ellenőrizni és
megtisztítani.
 Megtisztított vagy új szűrőbetétet a szí-
vótartályba betenni.
 Szárnyas anyát meghúzni.
 A készülék burkolatát kinyitni és biztosí-
tani (3. ábra).
 Gyújtógyertya dugós csatlakozóját le-
húzni.
 Gyújtógyertyát kicsavarni és megtisztí-
tani.
 Megtisztított vagy új gyújtógyertyát be-
csavarni.
 Gyújtógyertya dugós csatlakozóját rá-
húzni.
Megjegyzés
A seprőgép kétkörös hidraulikával rendel-
kezik.
Megjegyzés
A töltési szint ellenőrzéséhez/helyesbíté-
séhez, a szeméttartályt be kell húzni.
Az olajszint mérőpálca zárja a készlettartá-
lyon található a jobb hátsó kerék felett.

A készülék burkolatát kinyitni és biztosí-
tani (3. ábra).
 Csavarokat kioldani (1).
 Burkolatot levenni (2).
 A zárat az olajszintmérő pálcával kinyit-
ni (3).
 Az olajszintet az olajszintmérő pálcával
ellenőrizni.
Megjegyzés
Az olajszintnek a "MIN" és "MAX" jelölés
között kell állnia.

Szükség esetén töltsön utána hidrauli-
ka olajat.
 Tartályt bezárni.
 A burkolatot felcsavarni.
Olaj fajta: lásd a műszaki adatokat
Megjegyzés
A seprőgép kétkörös hidraulikával rendel-
kezik.

(1) Feltöltési szint ellenőrzése
 Szeméttartályt felemelni.
 A biztonsági támasztékot az emelőhen-
ger dugattyúrúdjába behelyezni és biz-
tosítani.
 A feltöltési szint állásának ellenőrzése
a kiegyenlítő tartályban.
Megjegyzés
Az olajszintnek a “MAX“-jelölés és a tartály
aljától 2 cm között kell lenni.
ṇ
Figyelmeztetés
A vizsgálat csak hideg motornál történhet.
 (2) Feltöltési szint kiigazítása
 Szeméttartályt felemelni.
 A biztonsági támasztékot az emelőhen-
ger dugattyúrúdjába behelyezni és biz-
tosítani.
 A tartály fedelét levenni.
 Ha szükséges, óvatosan olajat utántöl-
teni.
 Tartályt bezárni.
Olaj fajta: lásd a műszaki adatokat

(3) Olajat cserélni
 Szeméttartályt felemelni.
 A biztonsági támasztékot az emelőhen-
ger dugattyúrúdjába behelyezni és biz-
tosítani.
 Az olaj leeresztőcsapját csavarja ki.
 A tartály fedelét levenni.
 Olajat leereszteni.
 Csavarja be az olaj leengedési csavart.
 Töltsön utána olajat.
 Tartályt bezárni.
 Ha a manométer kijelzője a piros tarto-
mányban van, akkor az olajszűrőt meg
kell tisztítani vagy ki kell cserélni.
 A seprőgépet sík területen állítsa le.
 A programkapcsolót 1 állásra (Menet)
állítani. Az oldalkefék felemelkednek.
 Gyújtáskulcsot a "0" állásba forgatni és
a kulcsot kihúzni.
 Oldalkefét megvizsgálni.
Megjegyzés
Az oldalkefe önbeálló csapágyazása miatt
a sepréstükör a kefék elhasználódása ese-
tén automatikusan utána áll. Túl erős el-
használódás esetén ki kell cserélni az
oldalkefét.
 A seprőgépet sík területen állítsa le.
 A programkapcsolót 1 állásra (Menet)
állítani. Az oldalkefék felemelkednek.
 Gyújtáskulcsot a "0" állásba forgatni és
a kulcsot kihúzni.
 Felerősítő csavarokat (3 darab) az alsó
részen meglazítani.
 Oldalkefét a menesztőre ráhúzni és
szorosan lecsavarozni.
 A seprőgépet sík területen állítsa le.
 A programkapcsolót 1 állásra (Menet)
állítani. A seprőfehenger felemelkedik.
 Gyújtáskulcsot a "0" állásba forgatni és
a kulcsot kihúzni.

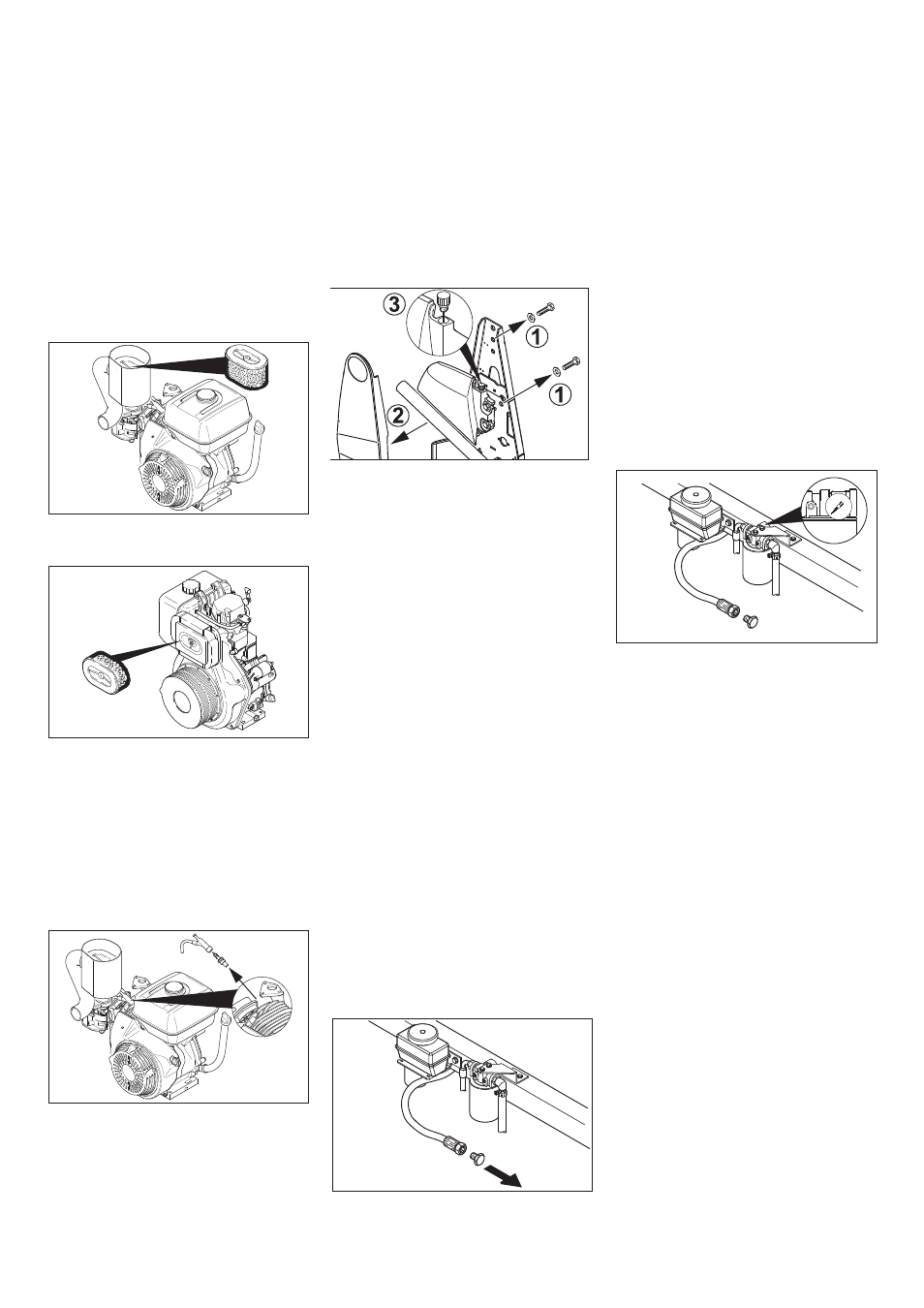

Légszűrő ellenőrzése és cseréje
Gyújtógyertya tisztítása és cseréje (csak
KM 120/150 R G és R LPG)
A hidraulika olaj szintjének állását meg-
vizsgálni és helyesbíteni - seprőhidrauli-
ka rendszer
Hidraulikaolaj állását ellenőrizni, kiigazí-
tani és olajat cserélni - Tengelyhajtás
köre
Az olajszűrőt ellenőrizni/visszafolyó
nyomást ellenőrizni
Oldalkefék ellenőrzése
Oldalseprő cseréje
Seprőhengert ellenőrizni
274 HU
