4

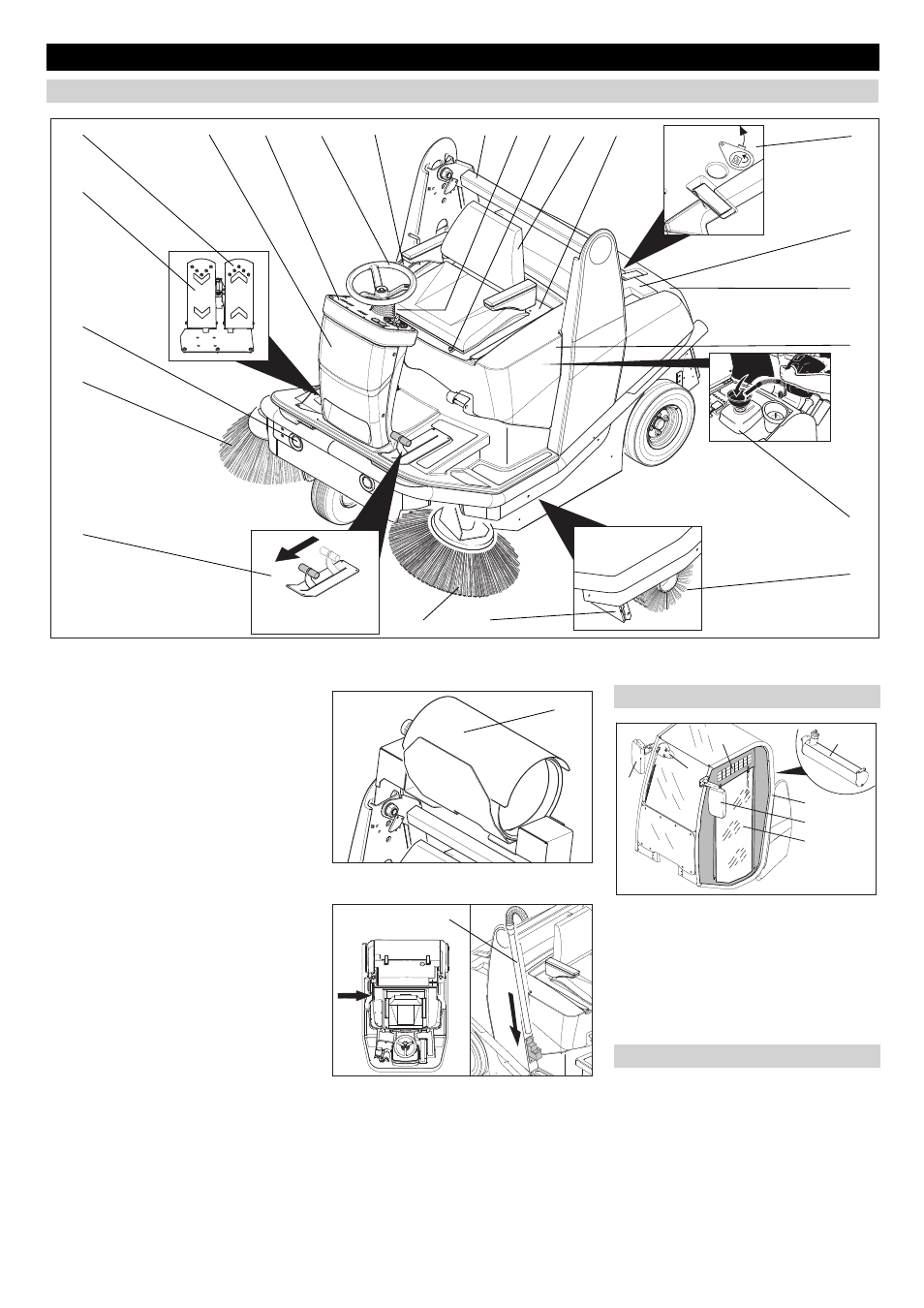

2a. ábra
1 A szennytartály és a rögzítőfék kezelő-
egysége
2 Kormány
3 Kezelőpult
4 Biztosítékok (az elülső burkolat mögött)
5 Előremenet pedál
6 Hátramenet pedál
7 Világítás
8 Jobb oldalkefe
9 Bal oldalkefe
10 Durva szemét csapófedele
11 Durva szemét csapófedelének emelé-
se/leengedése pedál
12 Magas ürítés
13 Kormány beállítás karja
14 Ülésbeállítás karja
15 Ülés (ülés kontaktus lemezzel)
16 Ülés konzol
17 Nedves-/száraz fedél
18 Szűrőszekrény
19 Felsepert anyagok tartálya
20 Készülék fedél
21 Tartály
22 Seprőhenger
23 Gázpalack (csak KM 120/150 R LPG)
24 Szívótömlő rászerelési készlet (opcio-
nális)
2b. ábra
2c. ábra
2d. ábra
1 Vezetőkabin (opcionális)
2 Tartály
3 Ablaktörlő be- /kikapcsolása
4 Jobb külső tükör
5 Bal külső tükör
6 Fólia ajtó
7 Szellőzőnyílás
A tisztítási folyamat kezelő elemei sár-
gák.
A karbantartás és szerviz kezelő elemei
világos szürkék.
Kezelési- és funkciós elemek
Vezetőfülke nélküli készülékek
5
6
7
8
11
17
18
19
20
21
22
4
3
2
1
12 13 14 15 16
9
10
23
24
Készülékek vezetőfülkével
Szín megjelölés
1
5
6
4
3
7
2
