- 5
Bild 3
ƽ
Gefahr
Verletzungsgefahr! Die Gerätehaube muss
in geöffneter Stellung von der Haltestange
abgestützt werden.

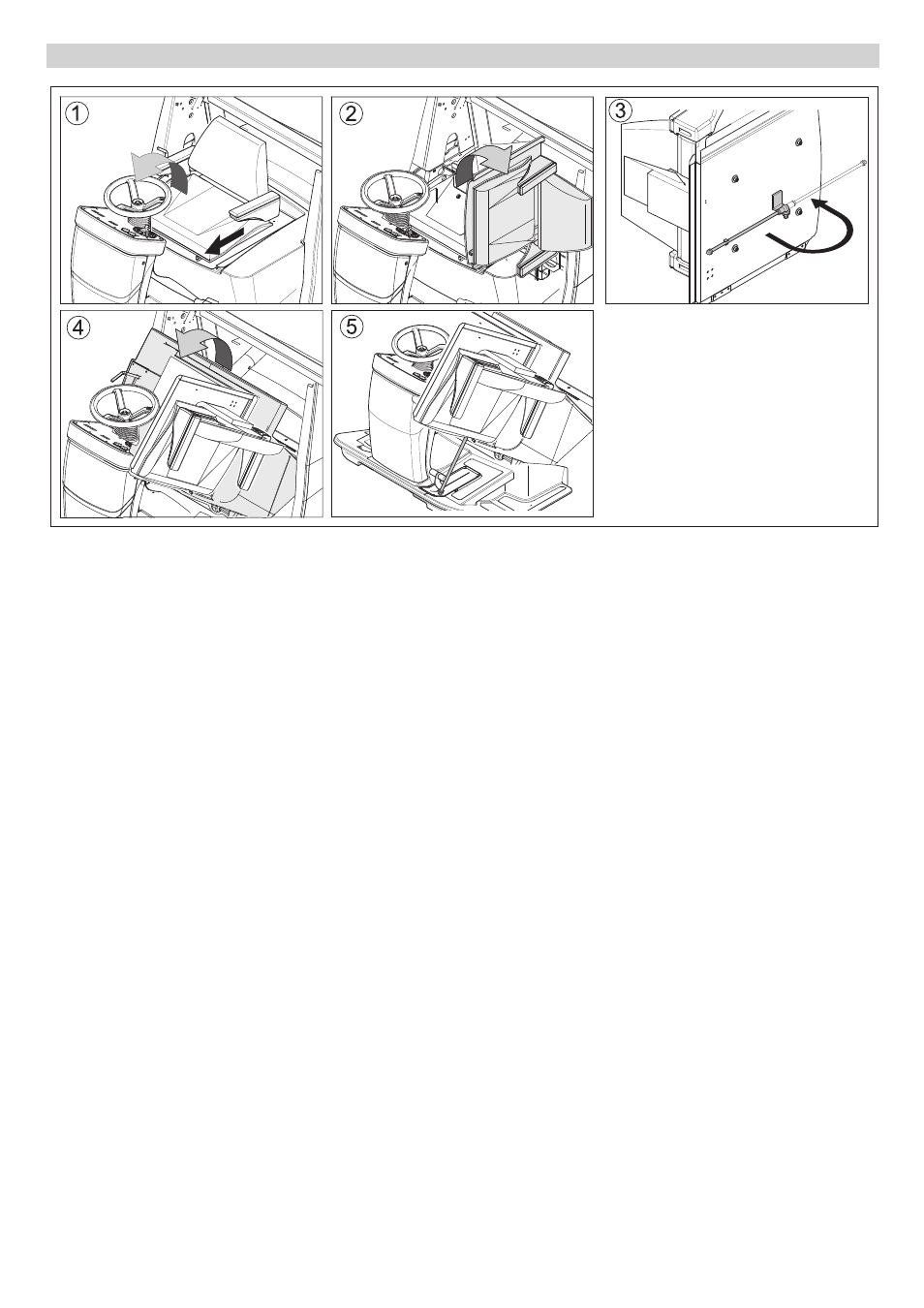

Abbildung 1

Hebel Lenkradverstellung betätigen
und Lenkrad nach vorne klappen.
 Hebel Sitzverstellung betätigen und
Sitz nach vorne schieben.
Abbildung 2

Sitzkonsole zur Seite klappen.
Abbildung 3

Haltestange herausklappen.
(Nur KM 120/150 ohne Fahrerkabine)
Abbildung 4

Gerätehaube nach vorne klappen.
Abbildung 5

Haltestange neben dem Pedal Grob-
schmutzklappe in die Vertiefung einste-
cken.
(Nur KM 120/150 ohne Fahrerkabine)
Schließen der Gerätehaube in umgekehr-
ter Reihenfolge.
Gerätehaube öffnen/schließen und sichern
7 DE
