INSTALLATION GUIDE 5 ©2009 HID Global Corporation. All rights reserved.
6307-901 B.1 RKL55, RKLB57
iCLASS
RWKL550, RWKLB575, bio500
ТАБЛИЦА РАСКЛЮЧЕнИЯ ПРОВОДОВ

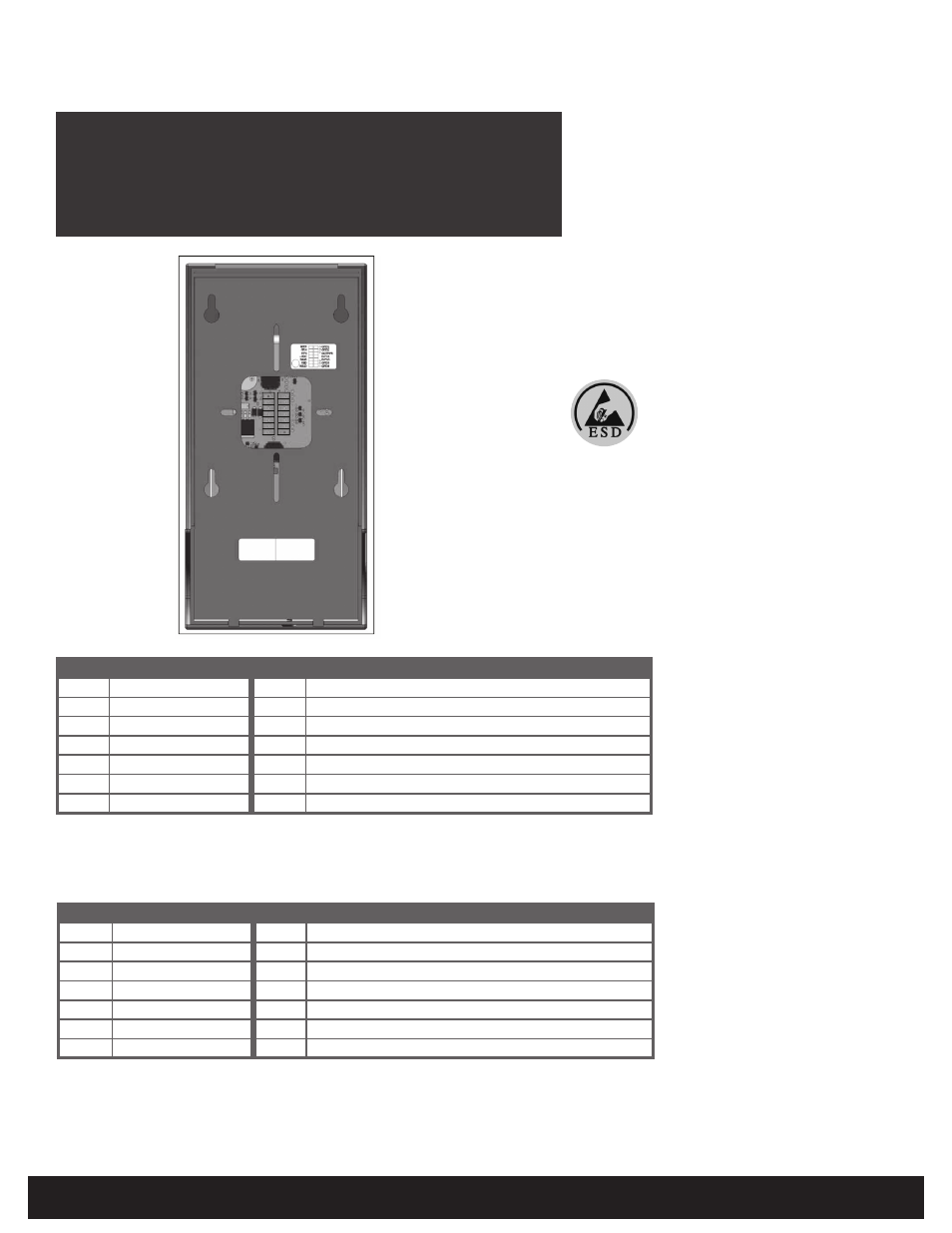

Wiring
c
ableado
c
âblage
f
iação
V
erdrahtung
c
ablaggio
配線
布线
배선
3
Beep
Green LED
Ground
+VDC
Shield
Red LED
Hold
GPIO1
GPIO2
Open Collector
Wiegand Data 1
Wiegand Data 0
GPIO3
GPIO4
P1 P2
* Drain wire can be “data return” line when a separate power supply is used.
** Requires Expansion Module [ RS232, RS485, USB, UART to UART ].
GPIO signifies a General Purpose Input/Output.
*** Tamper Output. When activated, output syncs to ground (default).
**** Dependent upon reader configuration.
See HTOG Wiegand and Clock-and-Data configurations for more information.
Terminal Description Terminal Description
P1-1 Beeper Input P2-7 ** GPIO1 (RS232-T / RS485-A / HADP-OSDP-A / USB-5V / UART-T)
P1-2 Green (GRN) LED Input P2-6 ** GPIO2 (RS232-R / RS485-B / HADP-OSDP-B / USB-D+ / UART-R)
P1-3 Ground (RTN) P2-5 *** Open Collector Output
P1-4 +VDC P2-4 **** Wiegand Data 1 / Clock
P1-5 * Shield (SHLD) P2-3 **** Wiegand Data 0 / Data
P1-6 Red LED Input P2-2 ** GPIO3 (RS485-Z/USB-D-)
P1-7 Hold Input P2-1 ** GPIO4 (RS485-Y)
* El cable de drenaje puede ser una línea de “retorno de datos” cuando se usa una fuente de alimentación separada.
** Requiere módulo de expansión [RS232, RS485, USB, UART a UART].
GPIO es la sigla en inglés correspondiente a Entrada/Salida de Uso General.
*** Salida de sabotaje. Al activarse, la salida se sincroniza con tierra (predeterminado).
**** Depende de la configuración del lector.
Consulte las configuraciones de HTOG Wiegand y Reloj y datos para obtener más información.
Borne Descripción Borne Descripción
P1-1 Entrada de bíper P2-7 ** GPIO1 (RS232-T / RS485-A/ HADP-OSDP-A / USB-5V / UART-T)
P1-2 Entrada de LED Verde (GRN) P2-6 ** GPIO2 (RS232-R / RS485-B / HADP-OSDP-B / USB-D+ / UART-R)
P1-3 Tierra (RTN) P2-5 *** Salida de colector abierto
P1-4 +VCC P2-4 **** Datos Wiegand 1 / Reloj
P1-5 * Blindaje (SHLD) P2-3 **** Datos Wiegand 0 / Datos
P1-6 Entrada de LED rojo P2-2 ** GPIO3 (RS485-Z/USB-D-)
P1-7 Entrada de retención P2-1 ** GPIO4 (RS485-Y)
ATTENTION
Observe precautions for handling
ELECTROSTATIC SENSITIVE DEVICES
