Seite 13 MNVCDTRX301_0850
6.9.3 Gemischte Konfigurationen (Punkt-zu- Punkt / Mehrpunkt)
Es handelt sich um eine Kombination der zuvor beschriebenen Verbindungsarten; je nach gewählter
Kombination können die Vorteile der zwei Verbindungstypen genutzt werden, wobei eventuelle
Betriebsstörungen erheblich reduziert werden können.

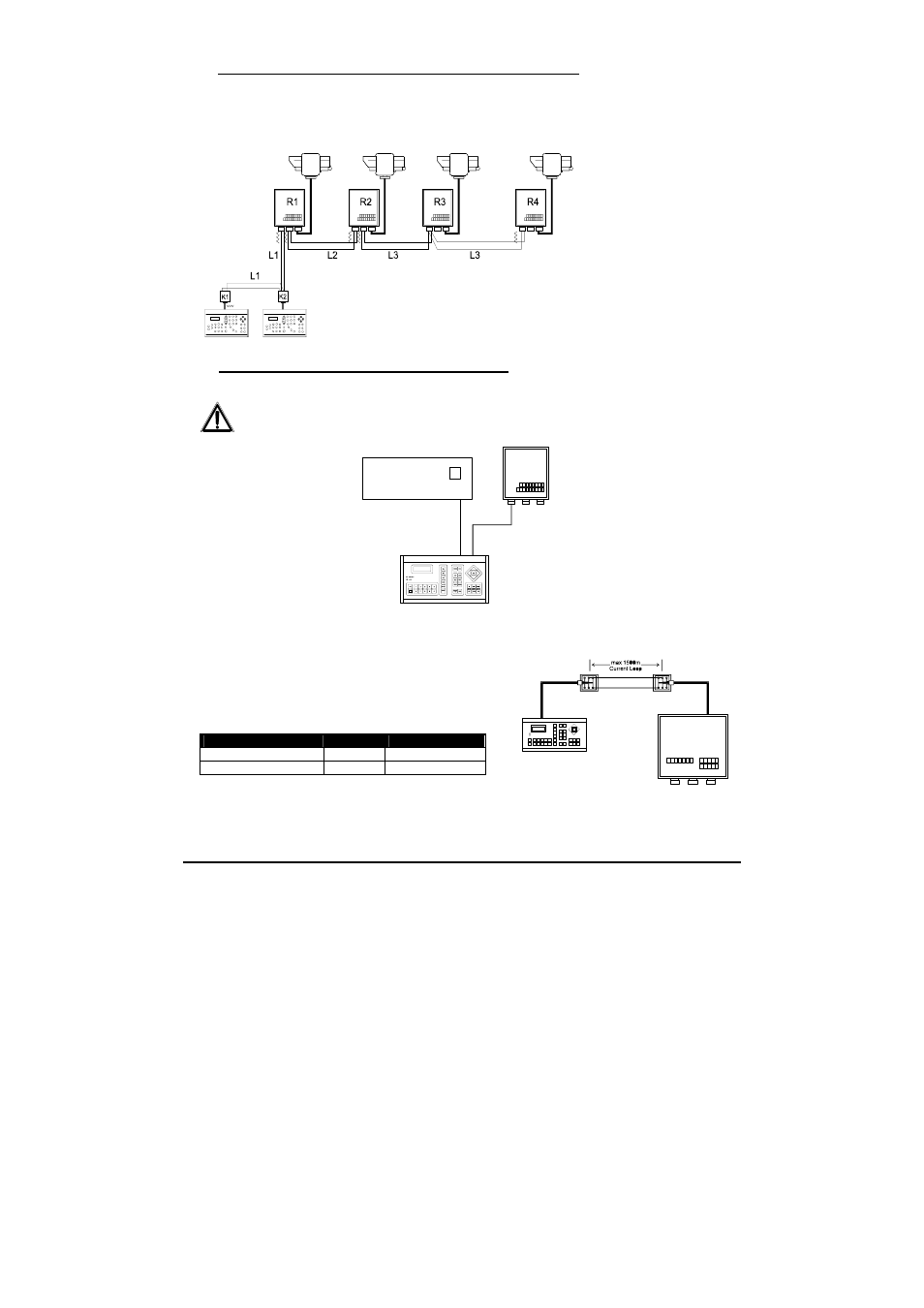

Beispiel einer gemischten Verbindung:
In diesem Beispiel löst eine
eventuelle Blockierung des
Empfängers R3
(Mehrpunktverbindung auf der
Linie L3) keine Betriebsstörung
des Empfängers R4 aus.
R3 befindet sich nicht an den
Enden der Linie L3 und muß
daher nicht geladen werden.
Sollte sich der Empfänger R2 ,
d.h. der “Erzeuger” der Linie L3
blockieren, werden alle
anderen Empfänger, mit denen
eine Kaskadenverbindung
besteht (R3 und R4), keine
Befehle erhalten.
6.10 Verbindung mit der Current- Loop- Linie
Die verschiedenen Vorrichtungen (Tastatur DCS2, Videomatrix SM328B und Empfänger DTRX3) können direkt
durch das herstellerseitig gelieferte Telefonkabel angeschlossen werden:
Verbindung DCS2 - Empfänger DTRX3
Für die normalen Verbindungen muss man sich auf die Anschlüsse beziehen, die durch die herstellerseitig
gelieferten Abzweigdosen RJ durchgeführt werden. Hierbei folgende Bezugstabellen berücksichtigen:
Kommunikationsmodalität Current Loop:
Maximalentfernung 1500 Meter von DTRX3;
jumper JP2 und JP3 in Position CL.
DCS2 / DCMT8 DTRX3
TX CL Gelb ------- Klemme RX CL
GND CL Rot ------- Klemme AGND
