Pag. 11 MNVCDTRX301_0850

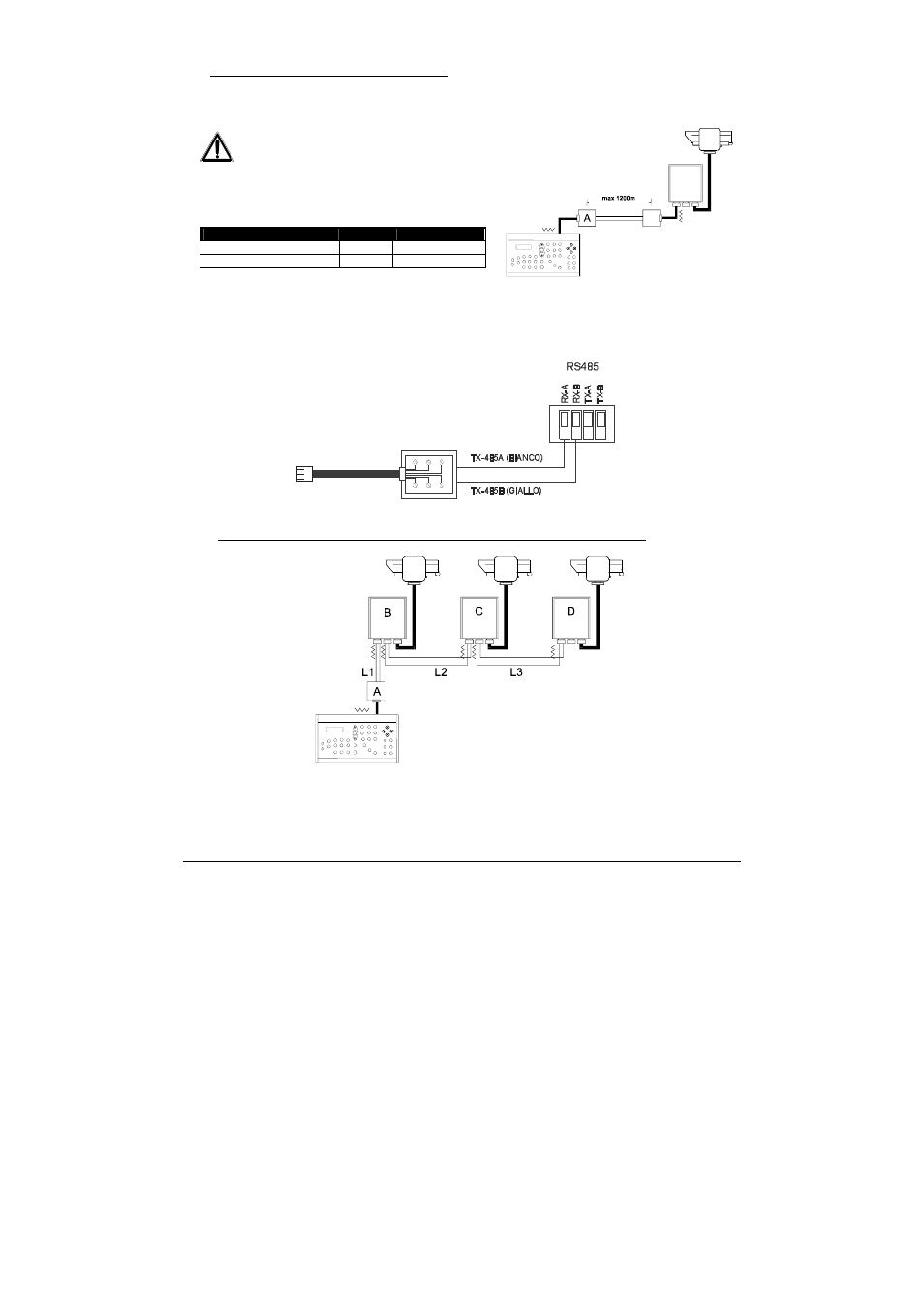

6.9 Collegamento con la linea RS485
Le tastiere DCS3, DCJ, DCT e DCTEL e il ricevitore DTRX3 possono essere collegati direttamente tramite il
cavo telefonico fornito dal fabbricante utilizzando il connettore RJ11 (J1 nella figura a pag. 7) presente nel
circuito, secondo la tabella di riferimento riportata di seguito.
Collegamento tastiera - ricevitore DTRX3
Modalità di comunicazione RS485: distanza max 1200
metri
Tastiera (RJ11 A o B) DTRX3
TX-485A Bianco ------- Blu RX-485A
TX-485B Giallo ------- Nero RX-485B
Nota: Il ricevitore DTRX3 ha il carico inserito in ricezione ed è collegato alla linea A o B della tastiera con il
carico inserito.
Dal lato ricevitore è possibile anche collegarsi più semplicemente ai morsetti RX-485A e RX-485B secondo lo
schema seguente:
6.9.1 Collegamento di più ricevitori in cascata (collegamento punto-punto)
I ricevitori DTRX3 possono rigenerare internamente il segnale ricevuto e rispedirlo su di una nuova linea di
comunicazione verso il ricevitore successivo. Ognuno dei tre tratti di linea (L1, L2, L3) è considerato
indipendente, e collega punto-punto solo due dispositivi, entrambi con carico inserito, per una lunghezza
massima di 1200 metri. La distanza tra tastiera e ricevitore D può quindi raggiungere i 3600 m (1200 m tra la
tastiera ed il ricevitore B, 1200 m tra il ricevitore B ed il ricevitore C, e altri 1200 m tra il ricevitore C ed il
ricevitore D, per un totale di 3600 m).
