Pag. 12 MNVCDTRX301_0850
Tastiera Cavo telefonico RJ-JACK DTRX3
RS485A connettori bianco ------------------------ RX-485A
RS485B RJ11 ‘A’ o ‘B’ giallo ------------------------ RX-485B

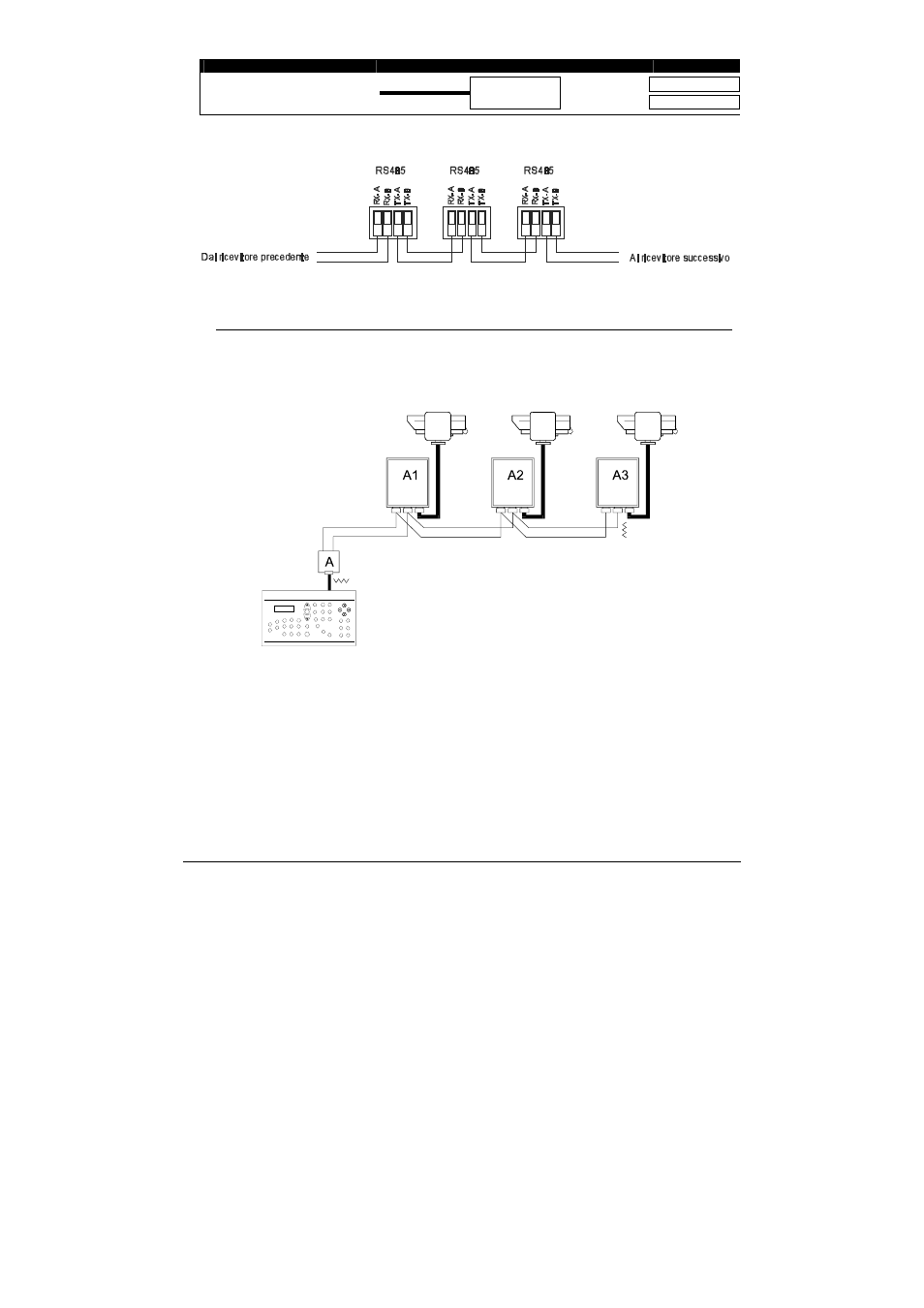

Nota: I morsetti RX-485A e RX-485B che presentano il carico inserito, devono essere collegati,
rispettivamente, ai morsetti TX-485A e TX-485B dell’unità precedente, anch’essi con il carico inserito:
NB: Nel caso del collegamento in questione (punto-punto), il malfunzionamento di uno dei ricevitori comporta
l’interruzione dei dispositivi in cascata.
6.9.2 Più ricevitori per linea, collegamento con doppino twistato (collegamento multipunto)
Tutti i ricevitori collegati ad una stessa linea devono usare il medesimo protocollo di comunicazione RS485.
Per ciascuna delle linee valgono le seguenti considerazioni:
• solo una delle tastiere (quella posta ad un capo della linea) presenta il carico inserito
• solo uno dei ricevitori (posto all’altro capo della linea) presenta il carico inserito
• la lunghezza complessiva della linea non deve superare i 1200 m
È stata utilizzata la linea A della tastiera DCS3 per la comunicazione verso la telemetria. Gli estremi (Tastiera -
Ricevitore A3) devono avere la resistenza di terminazione inserita. I ricevitori A1, A2 non devono avere la
resistenza di terminazione inserita. La lunghezza massima della linea, da capo a capo (dalla tastiera al
ricevitore A3), è di 1200 metri.
NB: Nel caso del collegamento in questione (multipunto), il malfunzionamento di uno dei dispositivi non
influenza gli altri ricevitori.
