Page 12 MNVCDTRX301_0850
Pupitre câble téléph. RJ-Jack DTRX3
RS485A connecteurs blanc ------------------------- RX-485A
RS485B RJ11 ‘A’ ou ‘B’ jaune ------------------------- RX-485B
Note: les bornes RX-485A et RX-485B qui présentent leur charge enclenchée, doivent être reliées,
respectivement, aux bornes TX-485A et TX-485B de l’unité précédente ayant elle aussi sa charge enclenchée:
NB: Dans le cas du branchement en question (point-point), le dysfonctionnement d’un des récepteurs comporte
l’interruption des dispositifs en cascade.
6.9.2 Plusieurs récepteurs par ligne, branchement avec câble bifilaire torsadé
(branchement multipoint)
Tous les récepteurs branchés à une même ligne doivent utiliser le même protocole de communication RS485.
Les considérations suivantes sont valables pour chacune des lignes:
• seulement un des pupitres (celui qui est placé à un bout de la ligne) présente sa charge enclenchée
• seulement un des récepteurs (placé à l’autre bout de la ligne) présente sa charge enclenchée
• la longueur totale de la ligne ne doit pas dépasser 1200 m

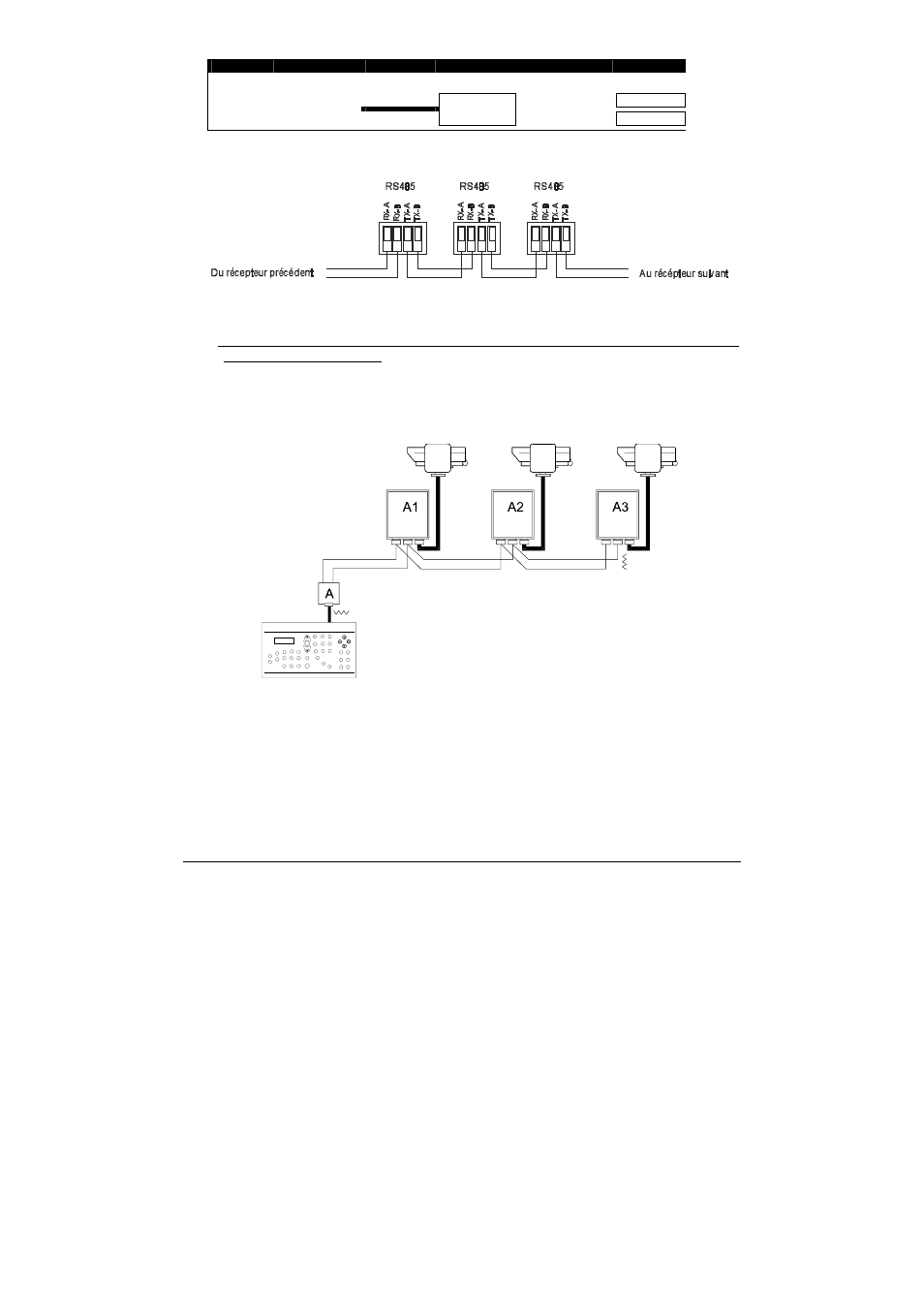

On a utilisé la ligne A du pupitre DCS3 pour la communication vers la télémétrie. Les extrêmes (Pupitre -
Récepteur A3) doivent avoir leur résistance de terminaison enclenchée. Les récepteurs A1, A2 ne doivent pas
avoir leur résistance de terminaison enclenchée. La longueur maximale de la ligne, d’un bout à l’autre (du
pupitre au récepteur A3), est de 1200 mètres.
NB: Dans le cas du branchement en question (multipoint), le dysfonctionnement d’un des dispositifs n’influence
pas les autres récepteurs.
