Seite 12 MNVCDTRX301_0850
m betragen (1200 m zwischen Tastatur und Empfänger B, 1200 m zwischen Empfänger B und Empfänger C
und 1200 m zwischen Empfänger C und Empfänger D, d.h. insgesamt 3600 m).
Tastatur Telef.kabel RJ-Jack DTRX3
RS485A Verbinder Weiß ------------------------ RX-485A
RS485B RJ11 ‘A’ oder ‘B’ Gelb ------------------------ RX-485B
Zur Beachtung: Die Klemmen RX-485A und RX-485B mit eingeschalteter Last müssen jeweils an die
Klemmen TX-485A und TX-485B (ebenfalls mit eingeschalteter Last) der vorangehenden Einheit
angeschlossen werden.
NB: Bei dem o.g. Verbindungstyp (Punkt-zu- Punkt) löst die Betriebsstörung eines der Empfänger die
Unterbrechung der Kaskadenvorrichtungen aus.
6.9.2 Mehrere Empfänger pro Linie, Verbindung mit Doppelschnur (Mehrpunkt-
Verbindung)
Alle an die gleiche Linie angeschlossenen Empfänger müssen das gleiche Kommunikationsprotokoll RS485
verwenden.
Für alle Linien gilt folgendes:
• nur eine der Tastaturen (Tastatur am Linienende) weist eine eingeschaltete Last auf
• nur einer der Empfänger (am anderen Linienende) weist eine eingeschaltete Last auf
• die Gesamtlänge der Linie darf maximal 1200 m betragen

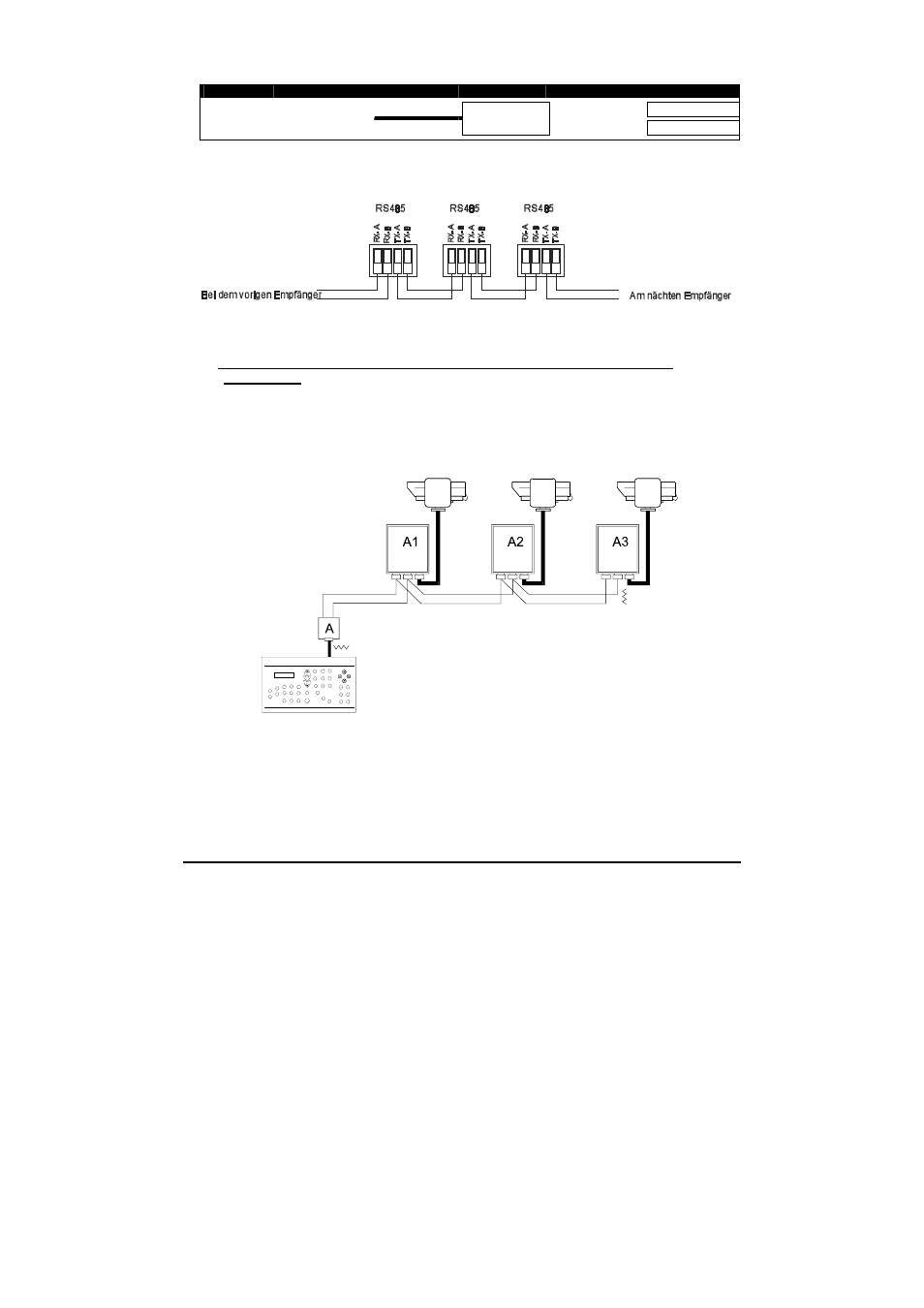

Für die Kommunikation zur Telemetrie ist die Linie A der Tastatur DCS3 verwendet worden. Die
Abschlußwiderstände an den Endpunkten Tastatur - Empfänger A3) müssen eingeschaltet sein. Die
Abschlußwiderstände der Empfänger A1, A2 dürfen nicht eingeschaltet sein. Die Maximallänge von einem zum
anderen Linienende (von der Tastatur zum Empfänger A3), beträgt 1200 Meter.
NB: Bei dieser Verbindungsart (Mehrpunkt) beeinträchtigt die Betriebsstörung einer der Vorrichtungen die
anderen Empfänger nicht.
