Panel overview – GW Instek GDS-200 Series Quick start guide User Manual
Page 8

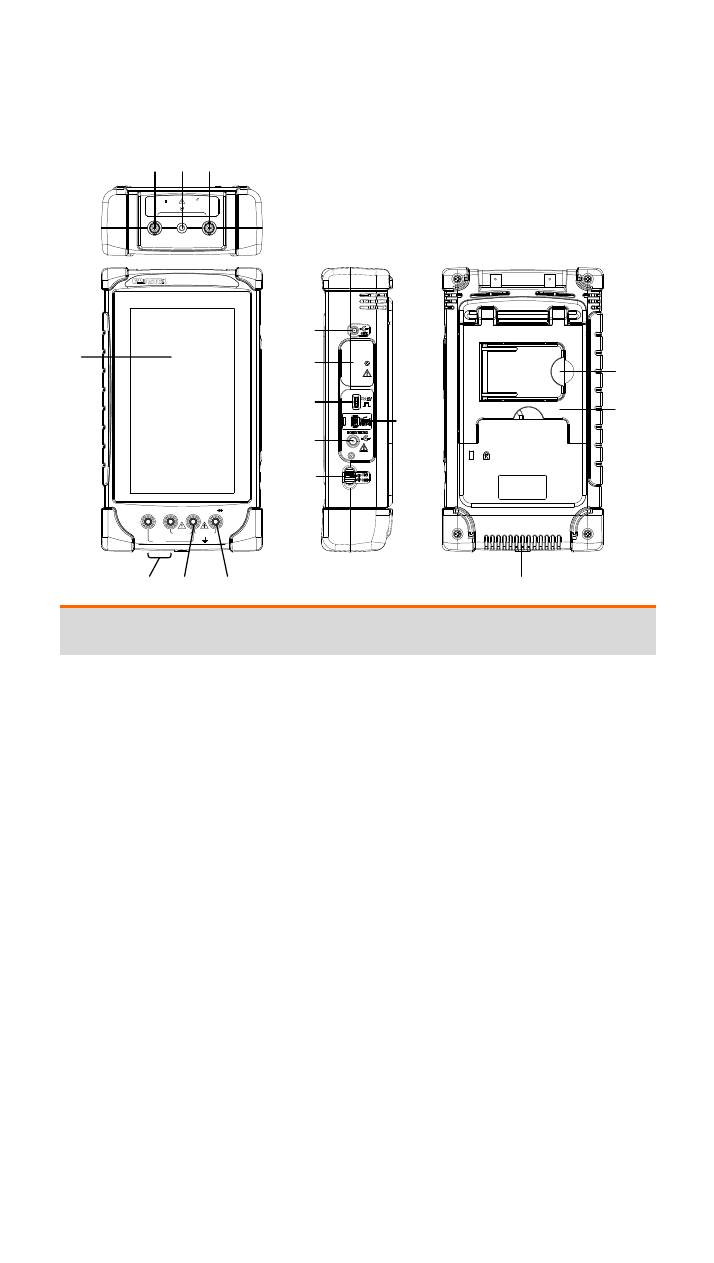

Panel Overview
V
W
COM
A
mA
GDS-220
Digital Storage Oscilloscope
200 MHz 1GSa/s
FUSED
10A MAX
FUSED
CAT II
600mA MAX
600V
CAT III
300V
4
5
1
12
6
8
M
W
16.5pF
300Vrms MAX.
1
1
2
CAT
300V
3 2
7
9
10
11
13
14
15
16
Description
1.
Channel 1 BNC input 2.
Channel 2 BNC input
3.
Tapped hole for
options
4.
800 x 480 TFT screen,
cap. touch panel
5.
A and mA range
DMM ports
6.
Com port
7.
Voltage, resistance
and diode port
8.
External power port
for optional extras
9.
Internal Use Port.
Restricted use
10. Calibration port:
2Vpp, 1kHz, square
wave
11. 12V DC input
12. Power switch
13. Mini-B USB device
port
14. Horizontal stand
15. Vertical stand
