Edwards Signaling Genesis WG4 Speaker User Manual
Page 2

2 / 4
P/N 3101852 • REV 2.0 • ISS 21MAR11

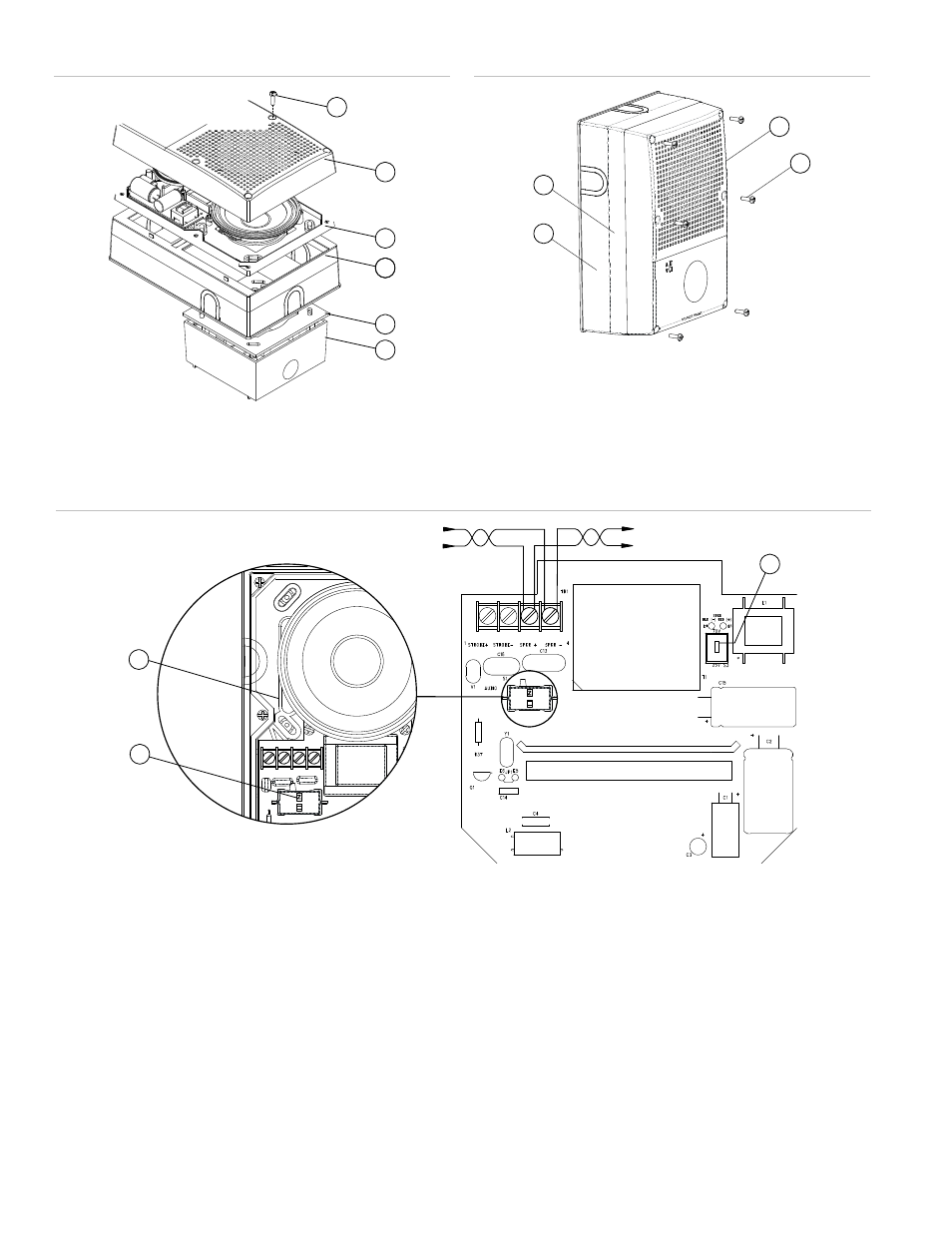

Figure 1: Exploded view of assembly
2
3
5
6
4
1
1.
Cover screws (6X)
2. Front
cover
3. Backplate
4. Optional
skirt
5. Gasket
6. Electrical
box
Figure 3: Assembled
1
2
3
4
1. Optional
skirt
2. Backplate
3. Front
cover
4.
Cover screws (6X)
Figure 2: Wiring and switch locations
2
1
3
DETAIL A
SPKR +
SPKR +
SPKR -
SPKR -
1.
S1 wattage-setting switch (see Table 3.)
2. Wire
slot
Note: Polarity shown in alarm condition.
3.
S3 speaker voltage-setting switch. UP position is 70 V (default);
DOWN position is 25 V.
