Page 8

1600A-N4X
1600A-N4X Instruction Manual
Rev. 0.2
Page 4 of 38
3.0 Installation
1. Securely mount the Model 1600A-N4X enclosure.
ALARM RESET
Model 1600A-N4X
Muiti-Channel Gas Detection Control System
17.85"
16.75"
12"
16"
8.75"

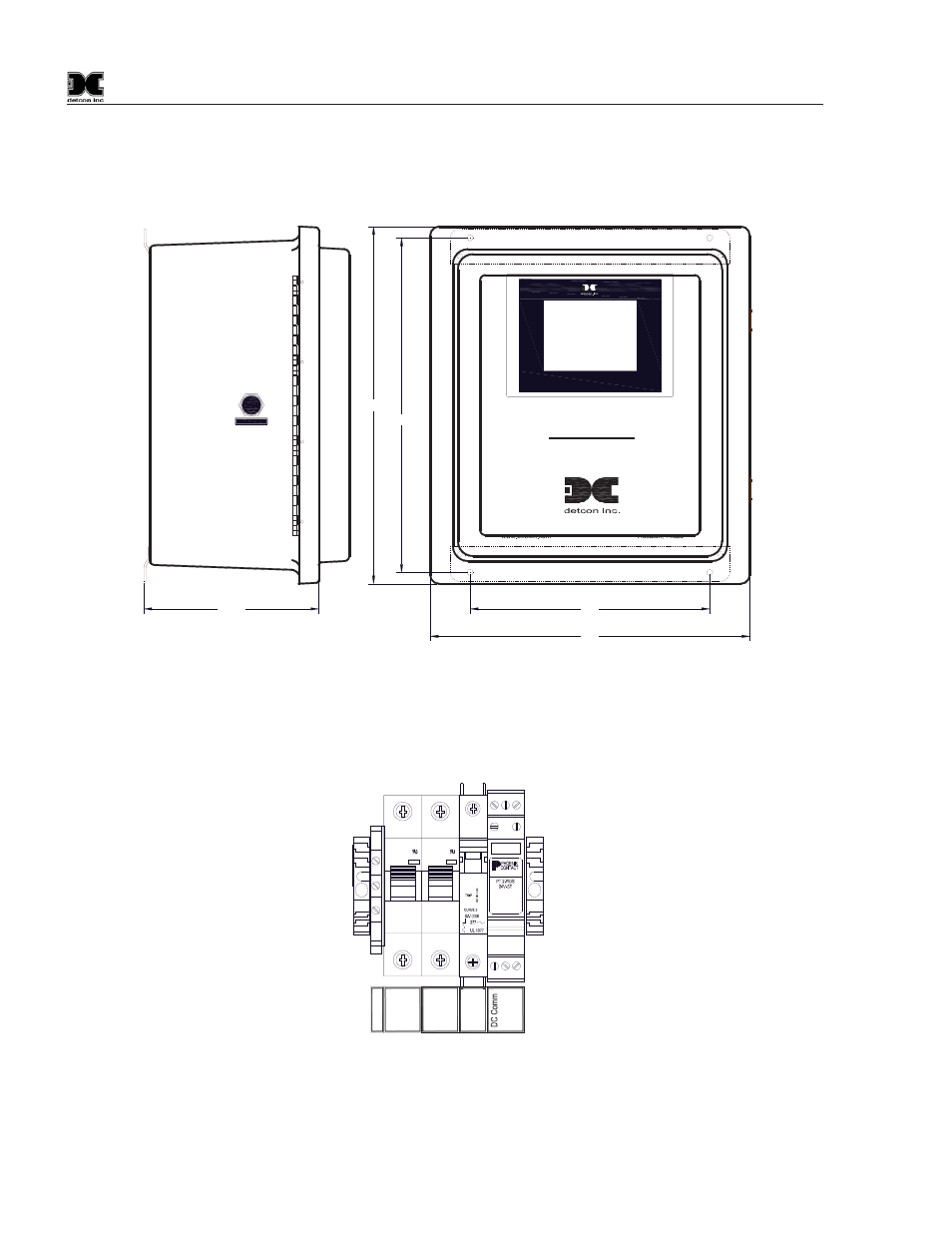

Figure 3 Unit Mounting and Dimensional
2. Connect 110/220VAC input wiring to the terminals labeled “ACV (L1)”, “Neutral (L2)”, and “Ground”
(Figure 4). The Power Supply is capable of handling AC inputs from 100-240VAC 50-60Hz without
degradation.
PLUGTRUB
O
I
5A
24
V
D
C
GR
O
U
ND
VA
C (
L
1
)
NEU
(L2)
I ON
C3
WMS1C03
240V-
10000
I ON
C3
WMS1C03
240V-
10000
Figure 4 AC/DC Inputs
3. If applicable, connect 24 VDC to the terminals labeled “24VDC” and “DC Comm”. This input can be
used for primary power or back-up power in the event of AC power failure. The 24VDC Input voltage
should be capable of delivering at least 5Amps of current to the load (120Watt @ 24VDC).
