8
CONNECT TO A SYSTEM GROUND-
ING WIRE. SEE THE UNITED STATES
NATIONAL ELECTRICAL CODE
AND/OR LOCAL CODES FOR OTHER
DETAILS AND MEANS FOR PROPER
GROUNDING.
CONNECT TO HOT WIRES
OF A THREE-WIRE, SINGLE
PHASE SYSTEM OR TO ONE
PHASE OF A TWO OR THREE
PHASE SYSTEM.
}

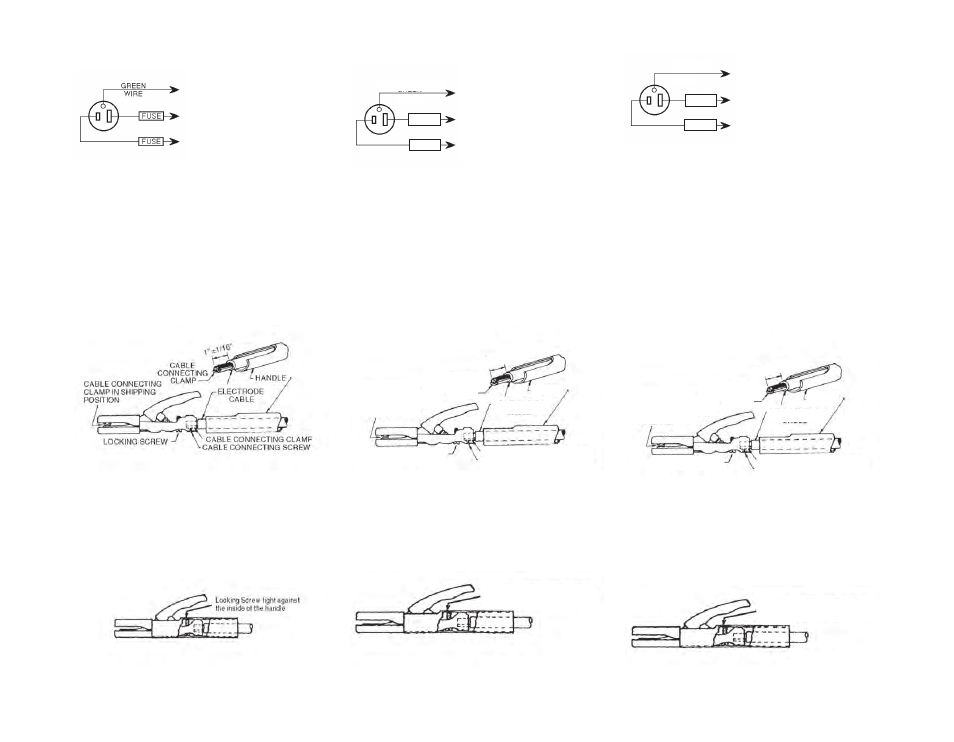

Attaching Electrode Cable to Holder
1. Loosen locking screw and slide handle off holder.
Place handle over electrode cable.
2. Remove insulation from electrode cable 1” ± 1/16”
(25.4mm ± 1.6mm) from end.
3. Back out cable connecting screw until end is flush
with inside surface of jaw body.
4. Remove cable connecting clamp from holder jaws.
Place clamp over bare end of electrode cable and insert
into holder with clamp centered against connecting
screw.
5. Tighten cable connecting screw securely against clamp.
6. Slide handle into position and secure with locking screw.
When installing, turn the locking screw in until it is tight.
The threaded end of the screw will then press against the
inside of the handle and the head of the secreww will be
completely inside the handle.
CONÉCTELO A UN CABLE A TIERRA DEL
SISTEMA. CONSULTE EL CODIGO ELEC-
TRICO NACIONAL DE LOS ESTADOS
UNIDOSY/O LOS CODIGOS LOCALESAFIN
DE OBTENER MAS DETALLES Y CONOCER
OTROS MEDIOS PARA HACER UNA
CONEXION A TIERRAADECUADA.
CONÉCTELOS A LOS CABLES
ENERGIZADOS DE UN SISTEMA
MONOFÁSICO DE TRES ALAM-
BRES O A UNA FASE DE UN SIS-
TEMA DE DOS O TRES FASES.
}
Conexión del cable del electrodo al portaelectrodo
1. Quite el tornillo de seguridad y deslice el mango del
portaelectrodo hacia afuera. Coloque el cable del
electrodo dentro del mango.
2. Quite el aislante del cable del electrodo de 25.4 mm ±
1.6 mm (1" + 1/16") del extremo.
3. Saque un poco el tornillo de conexión de cable hasta
que el extremo se alinee con la superficie interna del
cuerpo de la pinza.
4. Retire la abrazadera de conexión de las quijadas de la
pinza. Coloque la abrazadera en el extremo sin aislante
del cable del electrodo e insértelo en el portaelectrodo,
asegurándolo con el tornillo de conexión.
5. Apriete el tornillo de conexión del cable en forma
segura contra la abrazadera.
6. Deslice el mango a su posición y asegúrelo con el
tornillo hasta que esté fijo. El extremo roscado del
tornillo pasará por el interior del mango y la cabeza del
tornillo entrará completamente en el mango.
Connexion du câble d'électrode au porte-électrode
1. Desserrer la vis de blocage et écarter la poignée du
porte-électrode en la faisant glisser sur le câble.
2. Dénuder l'extrémité du câble d'électrode sur 1 po ± 1/16
po (25,4 mm ± 1,6 mm).
3. Desserrer la vis de connexion du câble jusqu'à ce que
l'extrémité du câble vienne toucher la surface
intérieure du corps de la pince.
4. Enlever la pièce de connexion du câble des mors du
porte-électrode. Placer la pièce de connexion sur
l'extrémité dénudée du câble d'électrode et l'enfoncer
dans le porte-électrode de façon qu'elle soit centrée sur
la vis de connexion.
5. Serrer fermement la vis de connexion du câble sur la
pièce de connexion.
6. Faire coulisser la poignée pour la remettre en position et
la fixer avec la vis de blocage. L'extrémité filetée de
la vis doit alors être serrée fermement contre l'intérieur
de la poignée, la tête complètement enfoncée dans la
poignée.
Alambre Verde
Fusible
Fusible
Posición en la que
se envia la
abrazadera de
conexión del cable
Abrazadera de
conexion del cable
25.4 mm
± 1.6 mm
Cable del Electrodo
Mango
Abrazadera de conexión del cable
Tornillo de conexión del cable
Tornillo de seguridad
Ajuste bien el tornillo en la
parte interna de la manija
Connecter À un FIL DE MISE À
LA terre DES RÉSEAUX confor-
mÉment aux exigences du code
d'ÉlectricitÉ local.
Connecter aux fils sous ten-
sion d'un circuit À trois fils
monophasÉ ou À une phase
d'un circuit diphasÉ ou
triphasÉ.
}
Fil vert
Fusible
Fusible
Pièce de connexion
du câble en position
de transport
Pièce de
connexion du câble
1 po ±
1/16 po
Câble d'électrode
Poignée
Pièce de connexion du câble
Vis de connexion de la pièce
Vis de blocage
Vis de blocage serrée contre
l'intérieur de la poignée
