The electric arc is made between the work and the tip end
of a small metal wire, the electrode, which is clamped in a
holder and the holder is held by the welder. A gap is made
in the welding circuit (see Figure 1) by holding the tip of the
electrode 1/16-1/8”(1.6 mm - 3.2 mm) away from the work
or base metal being welded. The electric arc is established
in this gap and is held and moved along the joint to be weld-
ed, melting the metal as it is moved.
Arc welding is a manual skill requiring a steady hand, good
physical condition, and good eyesight. The operator con-
trols the welding arc and, therefore, the quality of the weld
made .
What Happens in the Arc?
Figure 2 illustrates the action that takes place in the electric
arc. It closely resembles what is actually seen during weld-
ing.
The “arc stream’’ is seen in the middle of the picture. This
is the electric arc created by the electric current flowing
through the space between the end of the electrode and the
work. The temperature of this arc is about 6000°F.
(3315°C), which is more than enough to melt metal. The arc
is very bright, as well as hot, and cannot be looked at with
the naked eye without risking painful injury. The very dark
lens, specifically designed for arc welding, must be used
with the hand or face shield whenever viewing the arc.
The arc melts the base metal and actually digs into it, much
as the water through a nozzle on a garden hose digs into the
earth. The molten metal forms a molten pool or crater and
tends to flow away from the arc. As it moves away from the
arc, it cools and solidifies. A slag forms on top of the weld
to protect it during cooling.
WARNING
ELECTRIC SHOCK can kill.
Carefully review the ARC WELDING SAFETY
PRECAUTIONS at the beginning of this manual.
--------------------------------------------------------------------------------
El arco eléctrico se crea entre el trabajo y la punta de un
alambre de metal pequeño, el electrodo, el cual se inserta en
un portaelectrodo y éste a su vez es sostenido por la
soldadora. Se crea un espacio en el circuito de soldadura
(véase la figura 1) sosteniendo la punta del electrodo a 1.6
mm - 3.2 mm (1/16" - 1/8") del trabajo o metal base que se
está soldando. El arco eléctrico se establece en este
espacio, se mantiene y desliza a lo largo de la unión que se
va a soldar, derritiendo el metal a medida que se mueve.
La soldadura por arco es una habilidad manual que requiere
pulso estable, óptima condición física y buena vista. El
operador controla el arco de soldadura y, por lo tanto, es
responsable de la calidad del trabajo de la misma.
¿Qué sucede en el arco?
La Figura 2 ilustra la acción que tiene lugar en el arco
eléctrico. Se asemeja mucho a lo que se ve en realidad
durante la soldadura.
El "flujo del arco" se puede ver en el centro de la figura.
Este es el arco eléctrico creado por la corriente eléctrica que
fluye a través del espacio que existe entre la punta del
electrodo y el trabajo. La temperatura de este arco es de
aproximadamente 3315°C (6000°F), lo que es más que
suficiente para derretir el metal. El arco es muy brillante y
de una temperatura muy alta por lo que no se debe ver sin
protección en los ojos, ya que podría causar lesiones muy
dolorosas. Los lentes obscuros, específicamente diseñados
para la soldadura por arco, deben utilizarse manualmente o
integrados en la careta siempre que vea el arco.
El arco derrite el metal base y lo que realmente hace es
excavar en él, de la misma forma en que el agua que pasa a
través de la boquilla de una manguera excava en la tierra
cuando cae. El metal derretido forma un charco de
soldadura o cráter que tiende a fluir alejándose del arco. A
medida que fluye del arco se enfría y solidifica. En la parte
superior de la soldadura se forma una escoria para proteger
la soldadura mientras se enfría.
L'arc électrique est établi entre la pièce et l'extrémité d'un petit fil
métallique, l'électrode, que l'on fixe dans un porte-électrode et
celui-ci est tenu par le soudeur. On obtient un écartement dans le
circuit de soudage (voir la figure 1) en tenant l'extrémité de
l'électrode entre 1/16 et 1/8 po (1,6-3,2 mm) de la pièce ou du métal
de base soudé. L'arc électrique est établi dans cet écartement et on
l'y maintient et on le déplace le long du joint à souder, en faisant
fondre le métal au fur et à mesure qu'on le déplace.
Le soudage à l'arc est un travail manuel qui nécessite une main
stable, une bonne condition physique et une bonne vue.
L'opérateur commande l'arc de soudage et par conséquent la qualité
de la soudure obtenue.
Que se passe-t-il dans l'arc?
La figure 2 illustre ce qui se passe dans l'arc électrique.
C'est plus ou moins ce que l'on voit vraiment pendant le
soudage.
On voit la colonne d'arc au milieu du schéma. C'est l'arc
électrique créé par le courant électrique qui s'écoule dans
l'espace entre l'extrémité de l'électrode et la pièce. La
température de cet arc est d'environ 6 000 °F (3 315 °C) et
elle est donc plus que suffisante pour faire fondre le métal.
L'arc est très brillant et très chaud et on ne peut pas le
regarder à l'oeil nu sans risquer de subir des lésions
douloureuses. On doit utiliser un oculaire très sombre
spécialement conçu pour le soudage à l'arc avec le masque
à serre-tête ou le masque à main chaque fois que l'on
regarde l'arc.
L'arc fait fondre le métal de base et en fait le creuse, tout
comme le jet d'eau d'un tuyau d'arrosage creuse la terre. Le
métal fondu forme un bain de fusion ou un cratère et tend à
s'éloigner de l'arc. En s'éloignant de l'arc, il se refroidit et
se solidifie. Le laitier se forme sur la soudure pour la
protéger lors du refroidissement.
ADVERTENCIA
UNA DESCARGA ELECTRICA puede ser
mortal.
Revise cuidadosamente las precauciones
de seguridad de la soldadura de arco al
principio de este manual.
--------------------------------------------------------------------------------

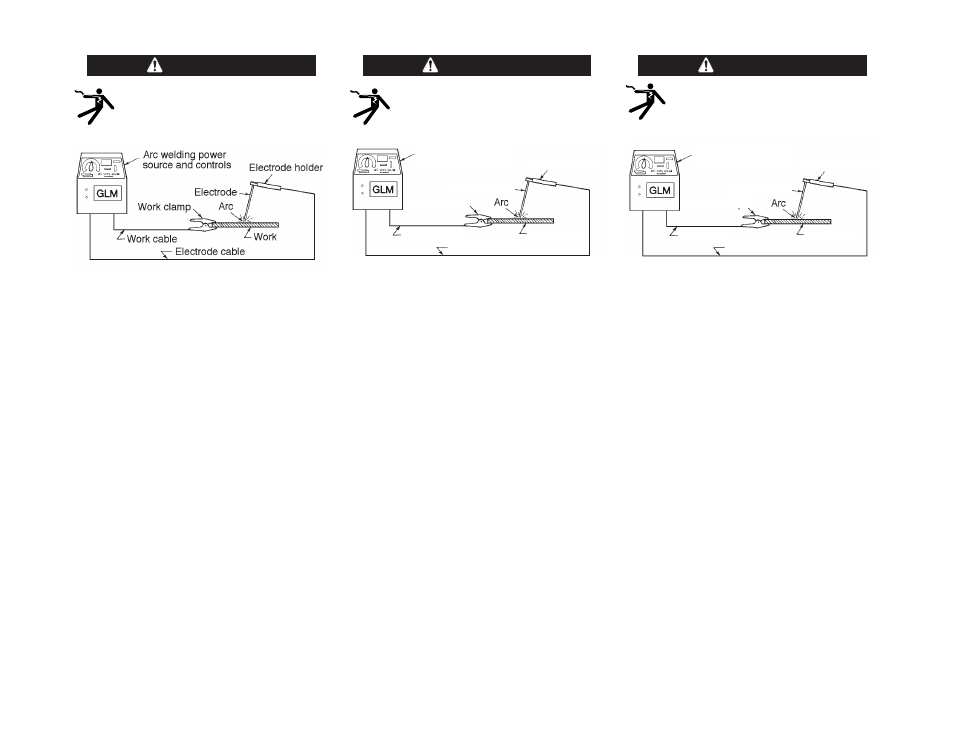

FIGURE 1—The welding circuit for shielded metal arc
welding.
FIGURA 1 - Circuito para la soldadura de arco con
electrodo revestido
FIGURE 1 - Circuit de soudage pour le procédé SMAW
Pieza de trabajo
Electrodo
Portaelectrodo
Pinza de trabajo
Cable del electrodo
Cable de trabajo
Fuente de energía y controles
de la soldadura por arco
AVERTISSEMENT
LES CHOCS É LECTRIQUES peuvent être mortels.
Étudier attentivement les MESURES DE SÉCURITÉ
POUR LE SOUDAGE À L'ARC au début de ce
manuel.
--------------------------------------------------------------------------------
Connecteur de pièce
Électrode
Porte-électrode
Pièce
Câble d'électrode
Câble de retour
Source de courant de soudage
à l'arc et commandes
