Lincoln Electric IMT545 AC-225 GLM - Manual (Page 26)

Utilizacion de La Antorcha de Arco de
Carbono
… Soldadura de aluminio y de aleaciones de cobre
…Soldadura con bronce y estaño
…Calentar, doblar y enderezar
Equipo Requerido
1. Una antorcha de arco de carbono L-2645 de Lincoln su
capacidad nominal es de 100 amperes.
2. Carbonos de 6.4, 7.9 o 9.5 mm (1/4, 5/16 o 3/8"): utilice
únicamente electrodos de carbono revestidos de cobre y
con núcleo tubular para evitar sobrecalentar el
portaelectrodo y lograr un quemado uniforme de los
electrodos de carbono.
3. Cualquier soldadora de AC o CD: los electrodos de
carbono se queman mucho más rápido con CD que con
AC. Asimismo, el electrodo de carbono conectado a la
salida positiva de CD debe ser más grande que el
electrodo de carbono conectado a la salida negativa de
CD, para que ambos electrodos de carbono se quemen a
la misma velocidad.
Conexiones de la antorcha
Inserte el casquillo recto que se encuentra en el extremo de
un cable de la antorcha de arco dentro del porta electrodo
estándar. Conecte la abrazadora de resorte que se encuentra
en el extremo del otro cable a la pinza de trabajo o a la mesa
de soldadura en donde el cable de trabajo está conectado.
Si está conectado a la mesa, aísle el trabajo de la mesa.
Véase la siguiente figura.

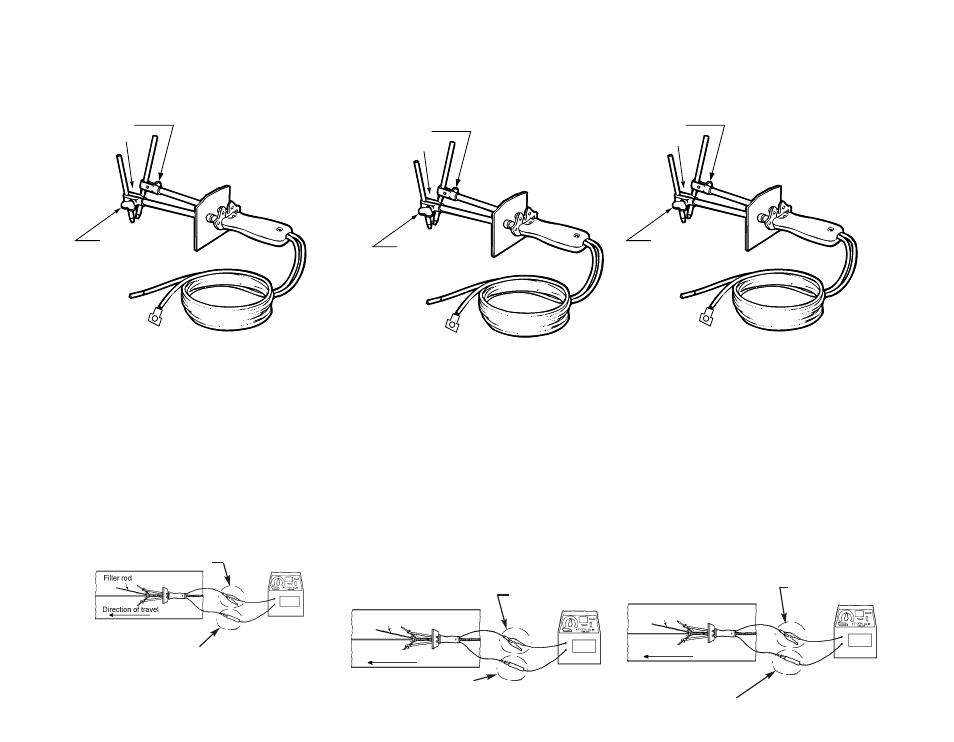

Jaw Assembly
T9984
(2 Required)
Complete Arc Torch Assemb
K1876-1
Thumb Screw
T9078
(Part of T9984)
Ensamble de las pinzas
(se requieren 2)
Antorcha de arco completa
Tornillo mariposa
(Parte del T9984)
Using The Carbon Arc Torch
. . . Welding Aluminum and Copper Alloys
. . . Brazing and Soldering
. . . Heating, Bending and Straightening
Required Equipment
1. A Lincoln Carbon Arc Torch L-2645; Its rating is 100 amperes.
2. 1/4, 5/16 or 3/8” (6.4, 7.9, or 9.5mm) carbons: Use only copper
coated and cored carbons to avoid overheating the holder and
provide even burning of the carbons.
3. Any AC or DC welder: Carbons burn much faster on DC than
they do on AC. Also the carbon connected to the positive DC
output should be larger than the carbon connected to the nega-
tive DC output so both carbons burnoff at about the same rate.
Torch Connections
Insert the straight ferrule on the end of one arc torch lead into the
standard electrode holder. Attach the spring clip on the end of the
other lead to either the work clamp or the welding table where the
work lead is clamped. If connected to the table, insulate the work
from the table. See drawing below.
26
Jaw Assembly
T9984
(2 Required)
Complete Arc Torch Assembly
K1876-1
Thumb Screw
T9078
(Part of T9984)
Utilisation de la torche à arc au carbone
...soudage de l'aluminium et des alliages de cuivre
...brasage fort et brasage tendre
...chauffage, pliage et redressage
Matériel nécessaire
1. Torche à arc au carbone Lincoln L-2645. Son intensité
nominale est de 100 A.
2. Électrodes de carbone de _, 5/16 ou 3/8 po (6,5, 7,9 ou
9,5 mm). N'utiliser que des électrodes à revêtement
cuivré et pleines pour éviter que le porte-électrode ne
surchauffe et pour permettre que les électrodes se con-
sument de façon régulière.
3. Source de courant c.a. ou c.c. Les électrodes de carbone
se consument bien plus rapidement en c.c. qu'en c.a. De
plus, l'électrode raccordée à la sortie c.c. positive doit
être plus grosse que l'électrode connectée à la sortie c.c.
négative pour que les deux électrodes se consument à
peu près à la même vitesse.
Raccordements de la torche
Enfoncer l'embout droit à l'extrémité d'un câble de la torche
à arc dans le porte-électrode standard. Fixer la pince à
ressort à l'extrémité de l'autre câble au connecteur de pièce
ou à la table de soudage où le câble de retour est fixé. Si le
câble est connecté à la table, isoler la pièce de la table. Voir
le schéma ci-après.
Jaw Assembly
T9984
(2 Required)
Complete Arc Torch Assembly
K1876-1
Thumb Screw
T9078
(Part of T9984)
Dirección de avance
Mâchoires
(2 nécessaires)
Torche à arc complète
Vis à oreilles
(n˚ de réf. T9984)
Completely insulate electrode
lead in this area.
Aísle totalmente el plomo del
electrodo en esta área.
Completely insulate work
lead in this area.
Aísle totalmente el plomo
del trabajo en esta área.
Isolez complètement le fil
de travail dans ce secteur.
Isolez complètement le fil
d'électrode dans ce secteur.
Sens du soudage
Varilla de relleno
Baguette d’apport
