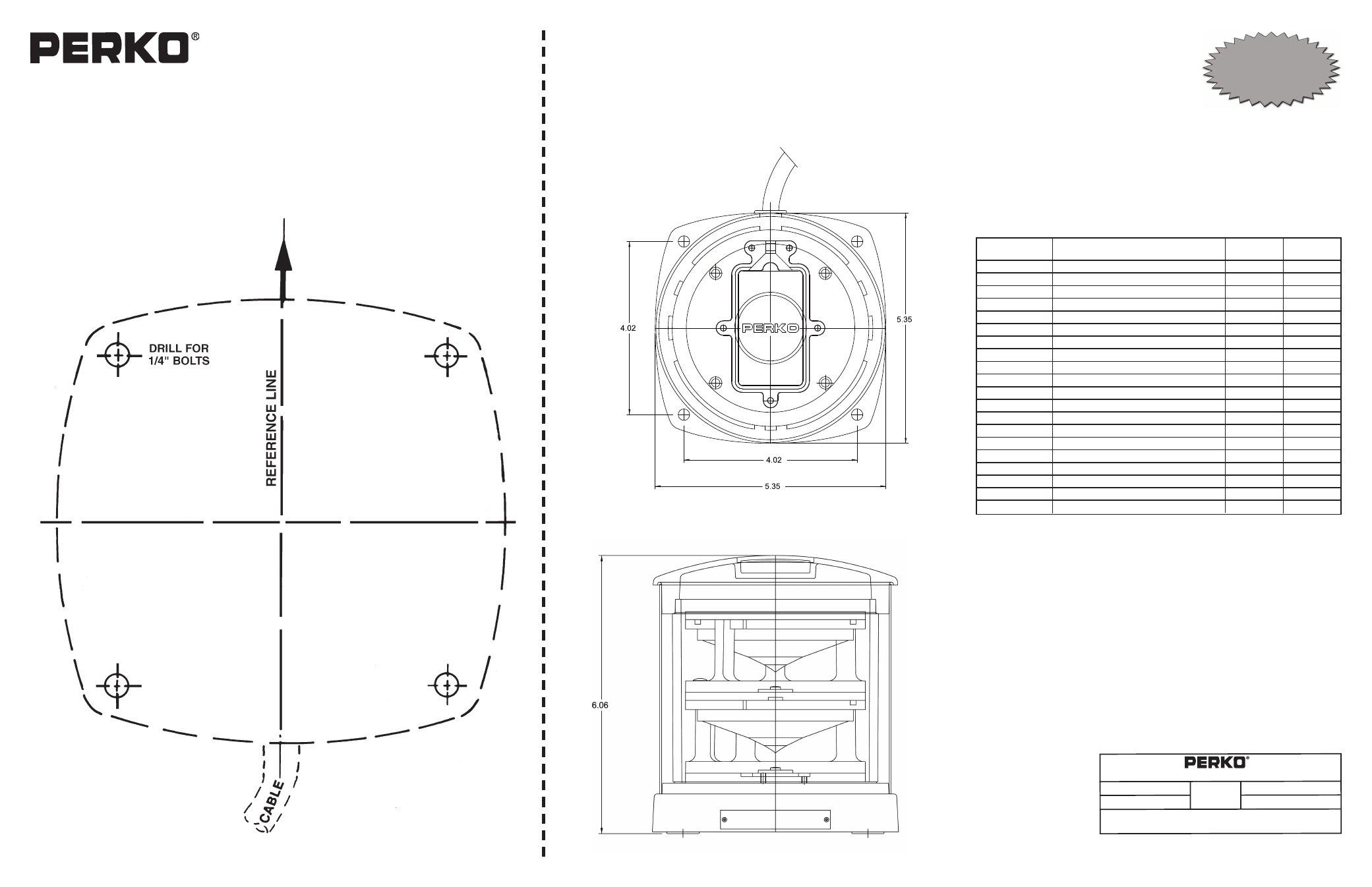

MOUNTING TEMPLATE FOR CAT. NOS. 1377-1380 SERIES

CUT HERE T

O

REMOVE MOUNTING TEMPLA

TE

REFERENCE LINE SHALL BE PARALLEL TO

CENTERLINE OF THE VESSEL AND POINTING:

AHEAD FOR:

SIDE AND MASTHEAD LIGHTS

ASTERN FOR:

STERN AND TOWING LIGHTS

ANY DIRECTION FOR:

ALL ROUND LIGHTS:

BLACK OR WHITE

L.E.D. DESCRIPTION

PRESCRIBED

VISIBILITY

PLASTIC CAT. NO.

ARC

N. MILES

1377R00BLK/WHT

RED SIDE LIGHT - 120 VAC

112-1/2°

2

1377G00BLK/WHT

GREEN SIDE LIGHT - 120 VAC

112-1/2°

2

1377R01BLK/WHT

RED SIDE LIGHT - 12/24 VDC

112-1/2°

2

1377G01BLK/WHT

GREEN SIDE LIGHT - 12/24 VDC

112-1/2°

2

1378000BLK/WHT

WHITE MASTHEAD LIGHT - 120 VAC

225°

5

1378001BLK/WHT

WHITE MASTHEAD LIGHT - 12/24 VDC

225°

5

1379000BLK/WHT

WHITE STERN LIGHT - 120 VAC

135°

2

1379001BLK/WHT

WHITE STERN LIGHT - 12/24 VDC

135°

2

1379M00BLK/WHT

YELLOW TOWING LIGHT - 120 VAC

135°

2

1379M01BLK/WHT

YELLOW TOWING LIGHT - 12/24 VDC

135°

2

1380000BLK/WHT

WHITE ALL-ROUND LIGHT - 120 VAC

360°

2

1380001BLK/WHT

WHITE ALL-ROUND LIGHT - 12/24 VDC

360°

2

1380H00BLK/WHT*

WHITE ALL-ROUND LIGHT - 120 VAC

360°

5

1380H01BLK/WHT*

WHITE ALL-ROUND LIGHT - 12/24 VDC

360°

5

1380R00BLK/WHT

RED ALL-ROUND LIGHT - 120 VAC

360°

2

1380R01BLK/WHT

RED ALL-ROUND LIGHT - 12/24 VDC

360°

2

1380G00BLK/WHT

GREEN ALL-ROUND LIGHT - 120 VAC

360°

2

1380G01BLK/WHT

GREEN ALL-ROUND LIGHT - 12/24 VDC

360°

2

1380M00BLK/WHT

YELLOW ALL-ROUND LIGHT - 120 VAC

360°

2

1380M01BLK/WHT

YELLOW ALL-ROUND LIGHT - 12/24 VDC

360°

2

VISIBILITY SPECIFICATIONS FOR VESSELS

20 METERS (65.6 FT.) TO 50 METERS (164.0 FT.) IN LENGTH

* THIS 5 MILE WHITE ALL-ROUND LIGHT IS OPTIONAL FOR GREAT LAKES USAGE IN
ACCORDANCE WITH THE U.S. INLAND NAVIGATION RULES ACT OF 1980.

Top View

LED Navigation Light Dimension Drawings

Fig. 1377 Red & Green Side Lights

Fig. 1378 Masthead

Figs. 1379 Stern & Towing Lights

Figs. 1380 All-Round Lights

16490 N.W. 13th Avenue

Miami, FL 33169-5707

Scale: None

Date: 4/2/13

Revised: 4/2/13

Drawn By: H. Ahmed

CAT. NOS. 1377-1380 SERIES LED

NAVIGATION LIGHTS DIMENSIONAL DRAWING

Meets

1972 COLREGS

1377INS1

Side View
