8032 1
DE
UT
SCH
DE
UT
SCH
4
5
3
1 2
0 VDC
V+
(12-30 VDC)

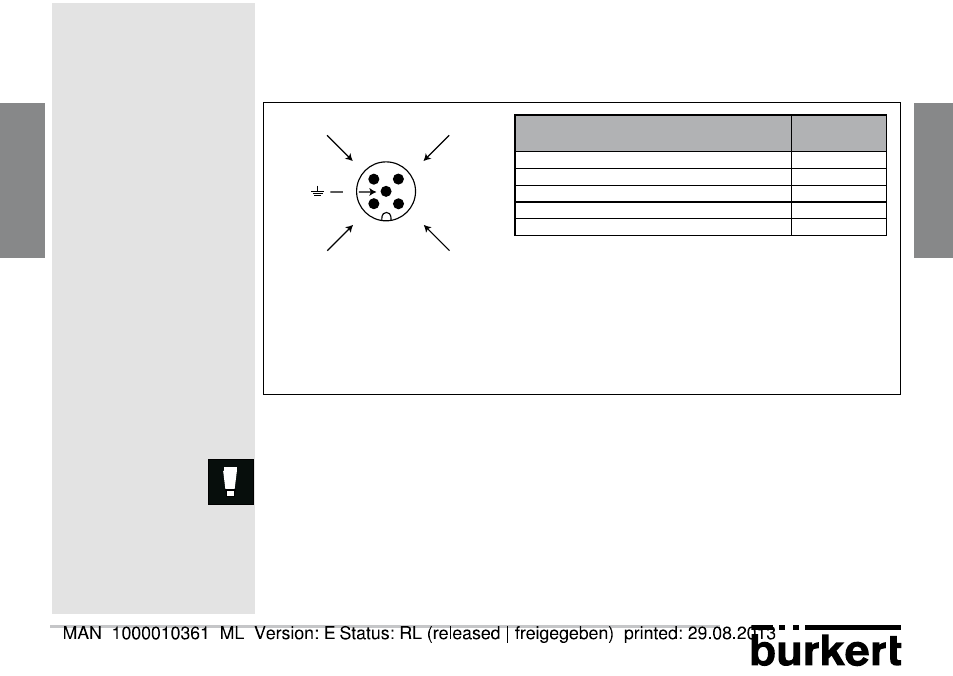

NPN / PNP-Verkabelung des 5-
Pin M12-Gerätesteckers
PNP-Transistor-Ausgang
NPN-Transistor-
Ausgang
Pin-Nummer des als Option verfügbaren 5-
Pin M12-Kabels (Bestell-Nummer 438680)
Farbe der
Adern
1 braun
2 weiß
3 blau
4 schwarz
5 grau
Der 5-Pin M12-Gerätestecker ist verstellbar:
Gegenmutter aufschrauben. Gerätestecker bis zur
gewünschten Position drehen, aber maximal um
360°, um die Kabel innerhalb des Gerätes nicht zu
verdrehen. Gerätestecker in gewünschten Position
festhalten und Gegenmutter mittels eines geeigneten
Schlüssels festschrauben.
(*) Funktionnelle Erde
sicherer Betrieb
Sind die Stecker nicht immer eingesteckt und festgeschraubt besteht
Gefahr für Menschen durch einen Stromschlag.
Zum sicheren Betrieb alle Steckverbinder vor Einschalten der Spannung
daraufhin überprüfen.
