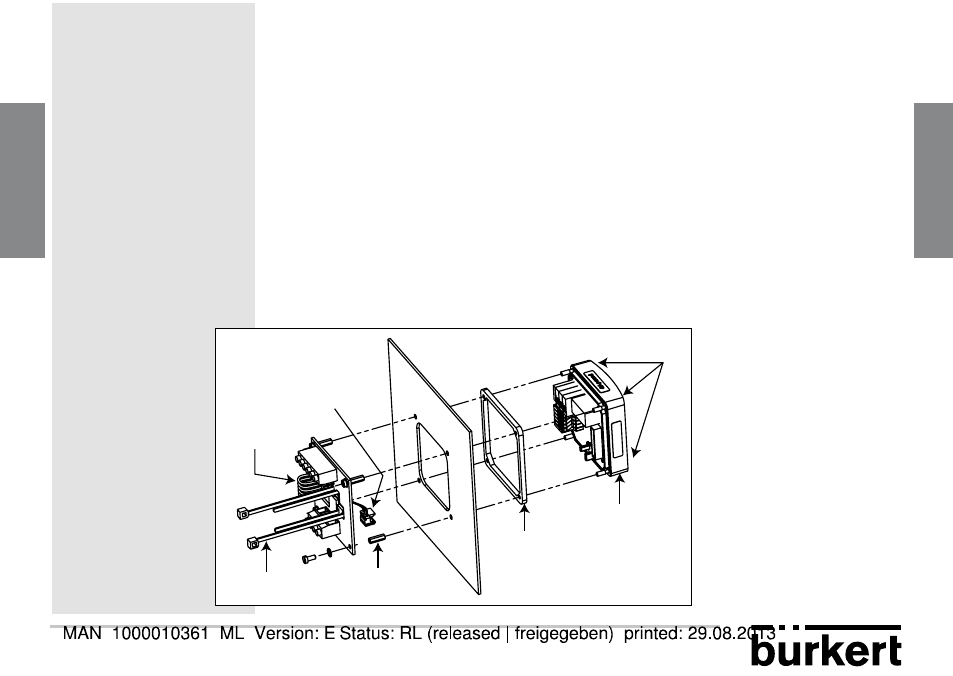

5. Auf der Rückseite des Geräts Flachkabel [2] zurückstecken, während Sie die Frontplatte und
die Dichtung auf die Aussparung festhalten. Dann Anschlussplatine durch Einsetzen der 4
Abstandstücke [6] auf die 4 Schrauben der Frontplatte an die Aussparung anbringen.
6. Schrauben Sie die 4 Schrauben [3] der Frontplatte in die Abstandstücke [6] der Anschluss-
platine überkreuz ein.
7. Klemmen Sie die 5 Drahte [1] durch Drücken auf die orangefarbigen Hebel mittels eines
Schraubendrehers wieder ein.
8. Verkabeln Sie dann das Gerät gemäß Paragr. 4.4.3 und Vorschriften des Paragr. 4.4.
9. Kabel mittels gelieferten Kabelschellen [7] festhalten.
1
min. 1 mm
max. 3 mm
2
3
4
5
6 7
