Consommation max. 750 mA + consommation de l’élément de mesure, si la sortie PNP est branchée
max. 50 mA + consommation de l’élément de mesure, si la sortie PNP n’est pas branchée
Entrée impulsions plage de fréquence : 2 à 400 Hz ; Impédance d’entrée : 10 k W
à raccorder sur une sortie transistor NPN ou une sortie push-pull
U2
U1
T1 t
T
Protection contre
l‘inversion de polarité
oui
Sortie transistor NPN et PNP, 700 mA max.
sortie NPN : 30 VDC max.
sortie PNP : tension d’alimentation du contrôleur
Protection contre les
courts-circuits
oui, pour sortie transistor
Type de câble recommandé
Alimentation
Version murale : blindé, section comprise entre 0,14 et 0,5 mm 2
Version encastrable : blindé, section max. 2,5 mm 2 pour des fils monobrins ou
max. 1,5 mm 2 pour des fils multibrins avec embout de fil
Elément de mesure distance max. : 10 m, section max. 0,5 mm 2
Raccordement électrique
Version murale Connecteur femelle M12, 5 broches et connecteur mâle, 4 broches (non fournis)
Version encastrable Borniers
Entrée impulsion

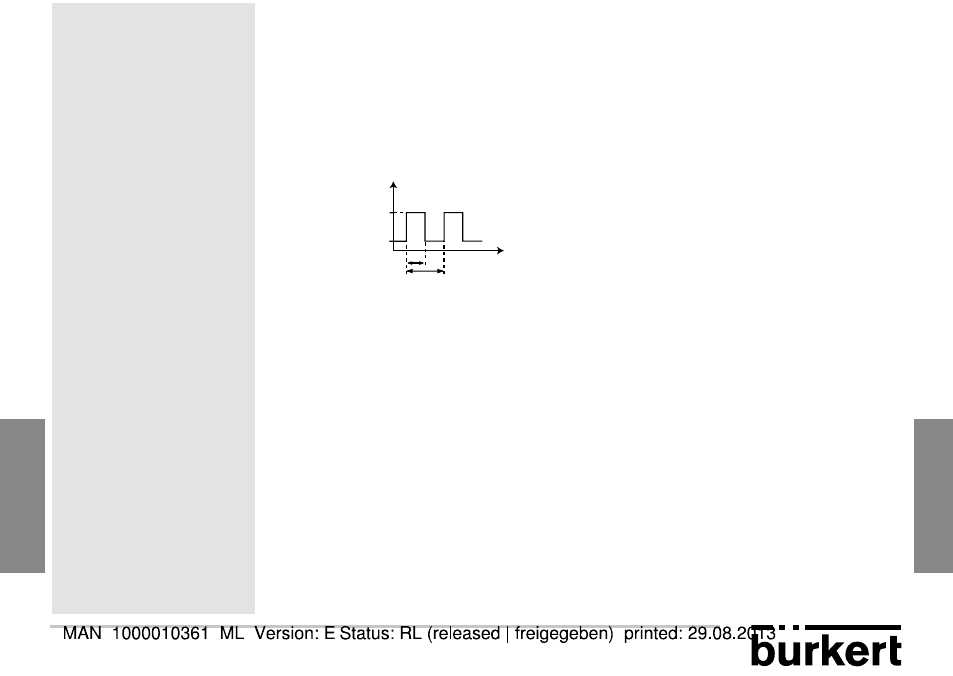

4,5 V < U1 < 5 V
0 V < U2 < 0,5 V
