Getrennter durchfluss-Kontroller 8032
2.1 Aufbau
Der getrennte Durchfluss-Kontroller 8032 ist ein als Wandmontage- oder
Schaltschrankmontage-Ausführung verfügbares Elektronikmodul. Er
wurde dafür ausgelegt, ein Magnetventil zu schalten, ein Alarm auszulösen
oder eine Regelschleife zu errichten.
Der Schaltpunkt wird mittels drei Folientasten unter dem Display einge-
stellt.
Er muss an ein getrenntes Messelement angeschlossen werden.
Wandmontage-Ausführung
Die Wandmontage-Ausführung besteht aus einem Elektronikmodul, das
mittels einer Armatur an eine Wand montiert werden kann.
Der elektrische Anschluss erfolgt über einen verstellbaren 5-Pin M12-Ge-
rätestecker und einer 4-Pin M12-Gerätesteckdose.
schaltschrank-Ausführung
Die Schaltschrank-Ausführung besteht aus einem Elektronikmodul und
einer Schutzplatte.
Der elektrische Anschluss erfolgt über die Anschlussklemmen der Schutz-
platte.
2 BeschreIBunG

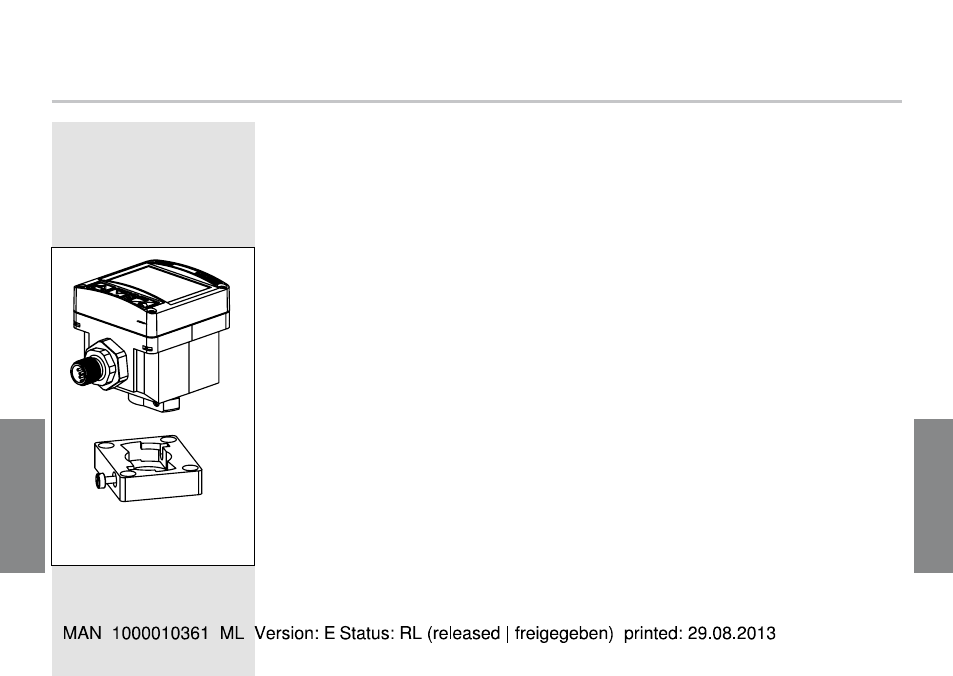

8032, Wandmontage-
Ausführung
