Installation und Inbetriebnahme

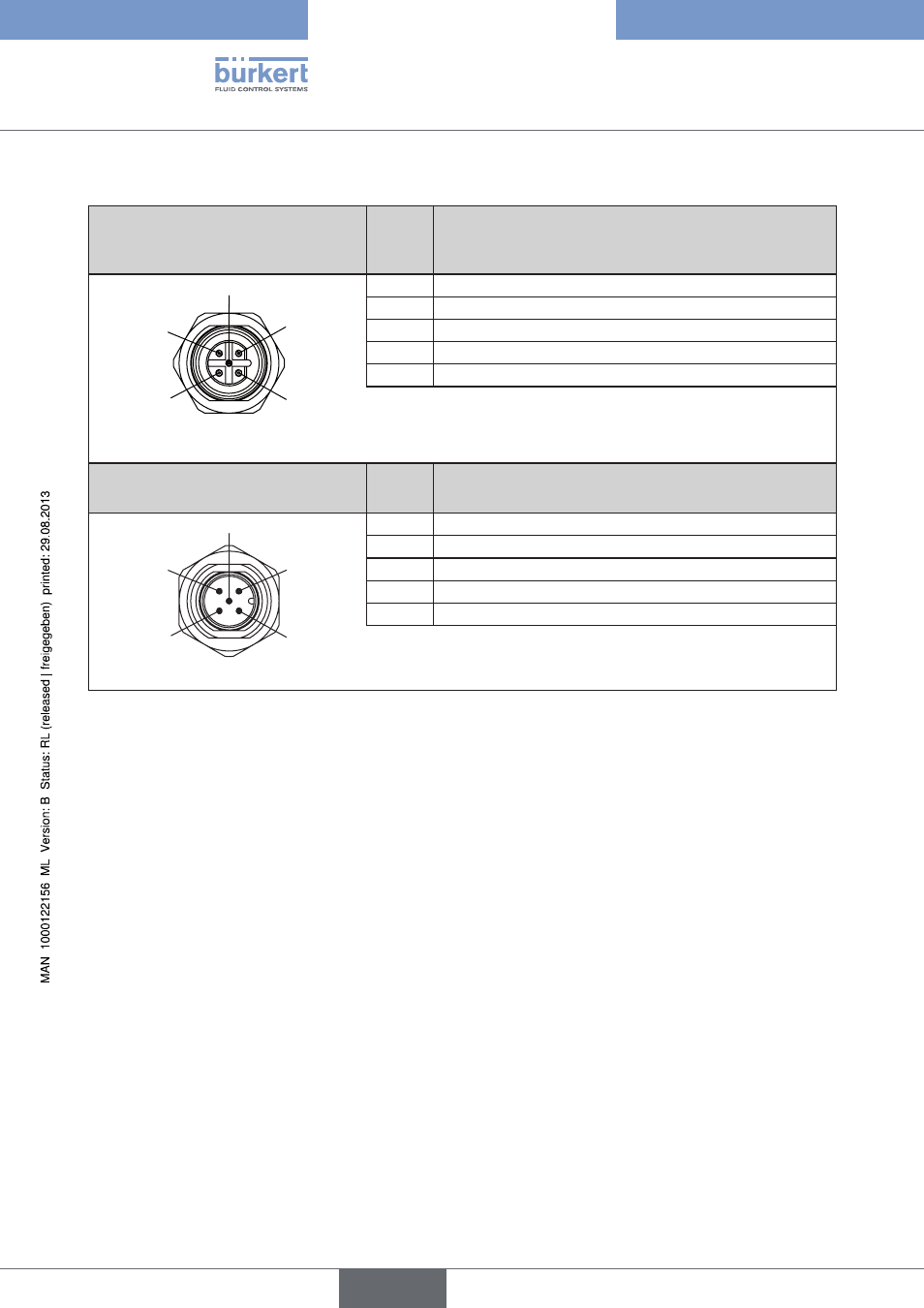

anschlussbelegung feldbus lfc-typen 8718, 8719 und lfM-typen 8708, 8709
prOfiBus dp
Buchse M12, B-codiert
(dp v1 max. 12 MBaud) pin Belegung
4
2 3
5
1
1 VDD
2 R x D / T x D – N (A-Leitung)
3 DGND
4 R x D / T x D – N (B-Leitung)
5 nicht belegt
devicenet oder canopen
stecker M12 pin Belegung
4
2 3
5
1
1 Schirm
2 nicht belegt
3 DGND
4 CAN_H
5 CAN_L
