83
Installation und Inbetriebnahme

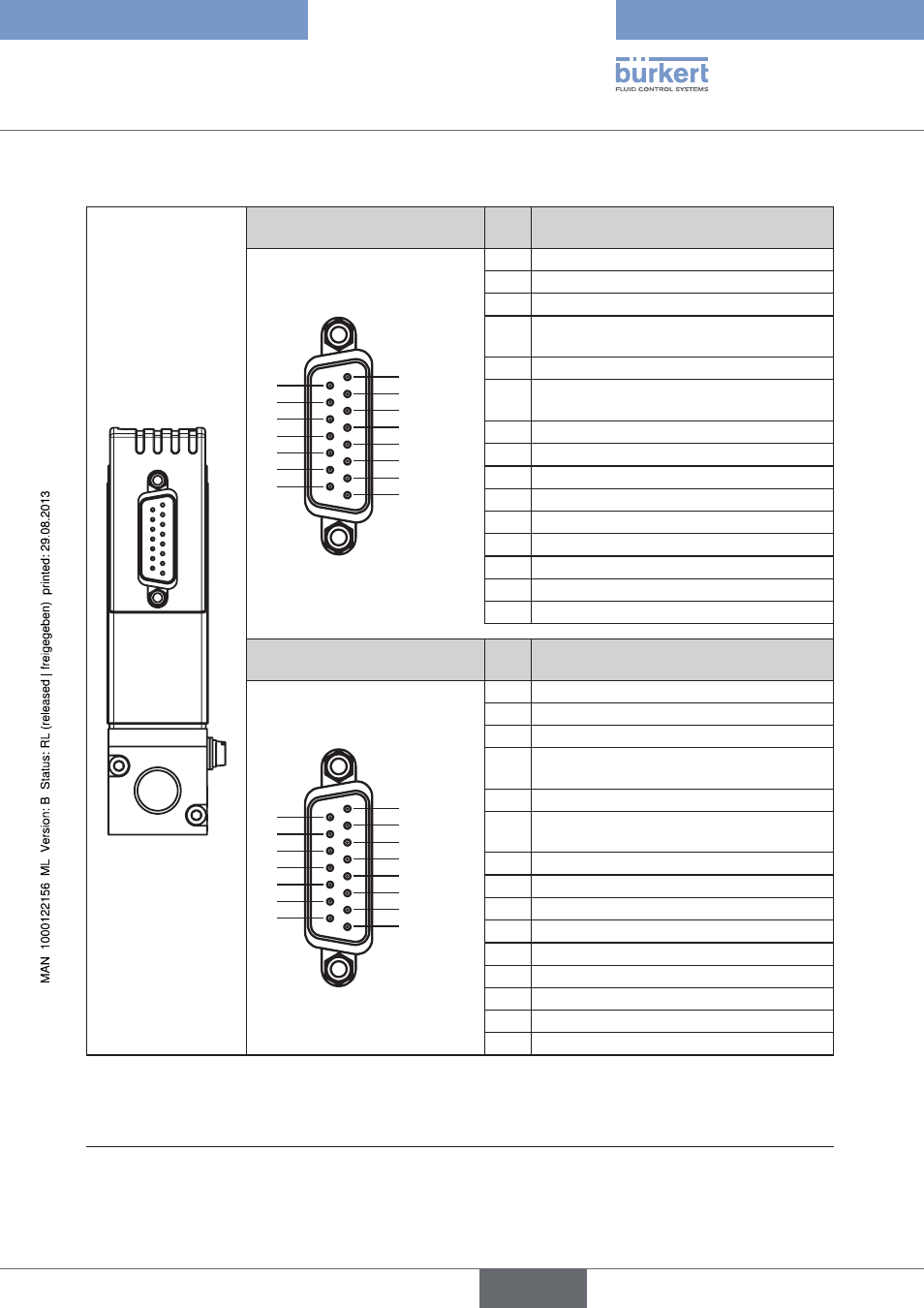

anschlussbelegung lfc-typ 8718 und lfM-typ 8708
lfc-typ 8718:
stecker suB-d 15-polig
pin
Belegung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
Relais – Öffner
2
Relais – Schließer
3
Relais – Mittelkontakt
4
GND für 24 V - Versorgung und
Binäreingänge
5
24 V - Versorgung +
6
8 V - Ausgang (nur werksinterne
Verwendung)
7
2)
Sollwerteingang GND
8
2)
Sollwerteingang +
9
2)
Istwertausgang GND
10
2)
Istwertausgang +
11
DGND (für RS232)
12
Binäreingang 1
13
Binäreingang 2
14
RS232 R x D (ohne Treiber)
15
RS232 T x D (ohne Treiber)
lfM-typ 8708:
stecker sub-d 15-polig
pin
Belegung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
Relais – Öffner
2
Relais – Schließer
3
Relais – Mittelkontakt
4
GND für 24 V - Versorgung und
Binäreingänge
5
24 V - Versorgung +
6
8 V - Ausgang (nur werksinterne
Verwendung)
7
nicht belegt
8
nicht belegt
9
2)
Istwertausgang GND
10
2)
Istwertausgang +
11
DGND (für RS232)
12
Binäreingang 1
13
Binäreingang 2
14
RS232 R x D (ohne Treiber)
15
RS232 T x D (ohne Treiber)
Anschlussbelegung LFC-Typ 8718 / LFM-Typ 8708
Tabelle 2:
2)
Bei der Feldbusversion sind die Anschlüsse 7 - 10 nicht belegt.
