Installation et mise en service
affectation de broches 7.5.3.

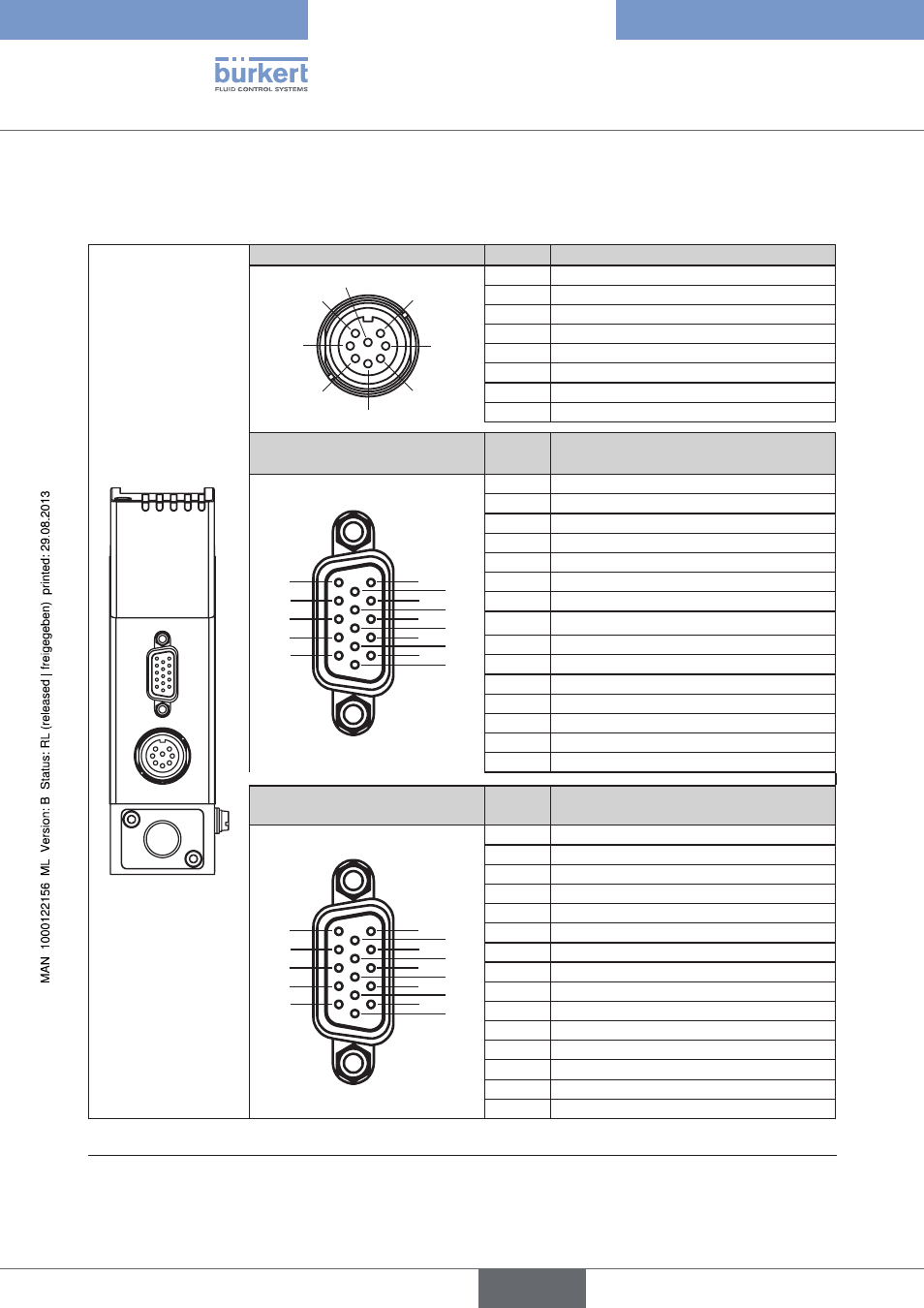

affectation des broches pour lfc type 8719 et lfM type 8709
prise ronde 8 pôles Broche affectation
1
4
2
3
5
6
7
8 1 24 V – alimentation +
2 Relais 1 – contact central
3 Relais 2 – contact central
4 Relais 1 – contact de repos
5 Relais 1 – contact de travail
6 24 V – alimentation GND
7 Relais 2 – contact de travail
8 Relais 2 – contact de repos
lfc type 8719 :
prise suB-hd 15 pôles Broche affectation
10
9
8
7
6
1
4
3
2
5 15
14
13
12
11
1 1) Entrée valeur de consigne +
2 1) Entrée valeur de consigne GND
3 1) Sortie valeur effective +
4 Entrée binaire 2
5 12 V – sortie (utilisation interne uniquement)
6 RS232 T x D (raccordement direct au PC)
7 Entrée binaire 1
8 DGND (pour entrées binaires)
9 Utilisation interne uniquement (ne pas affecter !)
10 12 V – sortie (utilisation interne uniquement)
11 12 V – sortie (utilisation interne uniquement)
12 Entrée binaire 3
13 1) Sortie valeur effective GND
14 RS232 R x D (raccordement direct au PC)
15 DGND (pour interface RS232)
type lfM 8709 :
prise sub-hd 15 pôles Broche affectation
10
9
8
7
6
1
4
3
2
5 15
14
13
12
11
1 non affecté
2 non affecté
3 1) Sortie valeur effective +
4 Entrée binaire 2
5 12 V – sortie (utilisation interne uniquement)
6 RS232 T x D (raccordement direct au PC)
7 Entrée binaire 1
8 DGND (pour entrées binaires)
9 Utilisation interne uniquement (ne pas affecter !)
10 12 V – sortie (utilisation interne uniquement)
11 12 V – sortie (utilisation interne uniquement)
12 Entrée binaire 3
13 1) Sortie valeur effective GND
14 RS232 R x D (raccordement direct au PC)
15 DGND (pour interface RS232)
Affectation des broches pour LFC type 8719 / LFM type 8709 Table 1 :
1) Sur la version bus de terrain, les broches 1, 2, 3 et 13 ne sont pas affectés
