0258 - 55
français
ORGANES DE COMMANDE ET D'AFFICHAGE

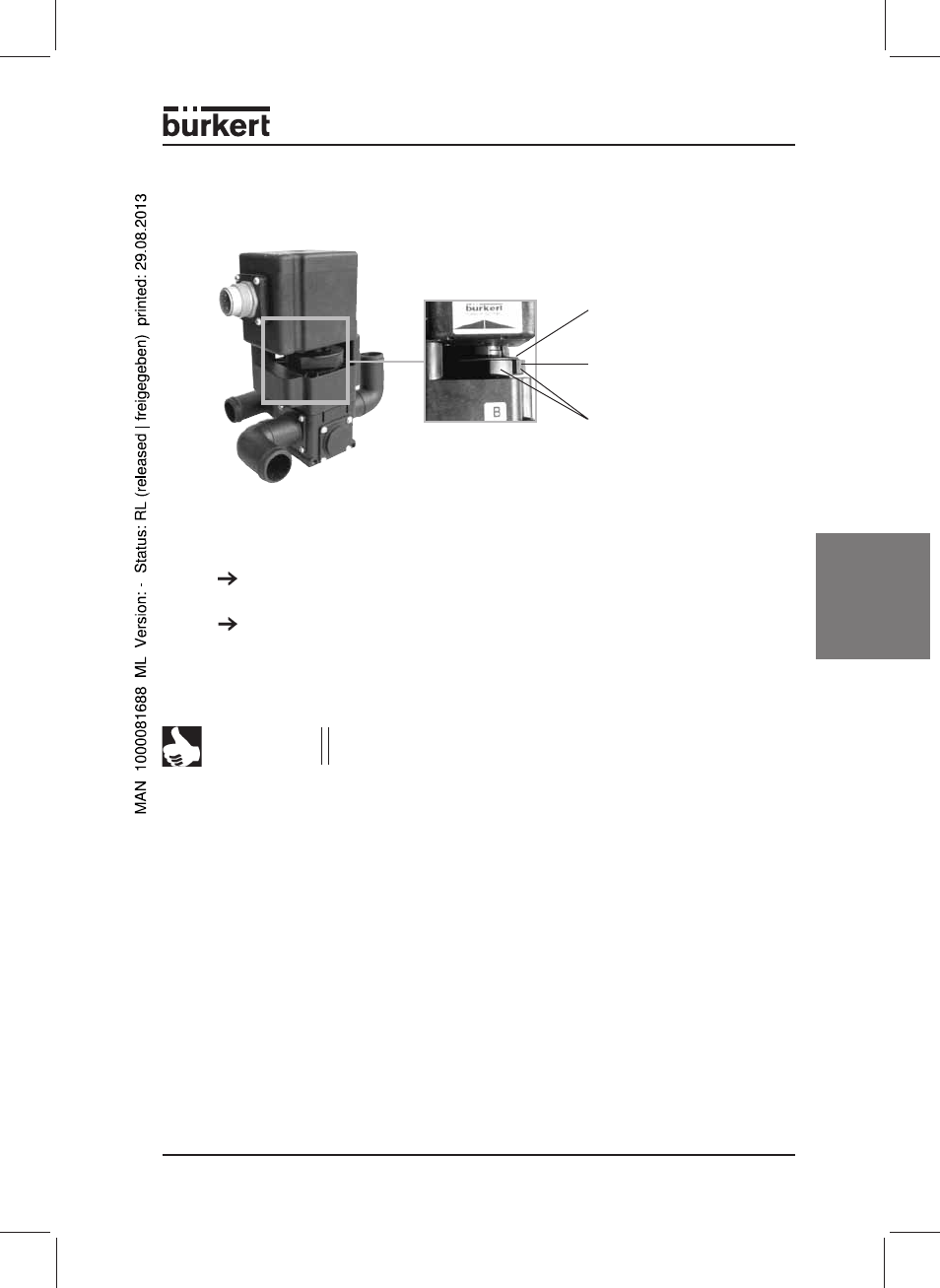

Commande de secours manuelle
Cloche d' embrayage,
solidement raccordée à
l'entraînement
Touche sépare
vanne
Commande de
secours manuelle
réglable, liée à la
vanne tournante
A l'aide de la commande de secours manuelle, la vanne s'ajuste
indépendamment de la position de l'entraînement.
Enfoncer la touche (voir illustration) pour séparer l'entraînement de la
vanne.
Tourner la commande de secours manuelle avec la touche enfoncée dans
la position souhaitée.
Si l'entraînement est déplacé sur toute la plage de réglage, la commande de
seccours manuelle s'encliquète de nouveau en position neutre.
Affichage de position optique
L'affichage optique de position résulte de la situation de la commande de
secours manuelle.
Tournez la commande de secours à droite, la sortie A se ferme et la sortie B
s'ouvre en même temps.
Tournez la commande de secours manuelle à gauche, la sortie B se ferme et
la sortie A s'ouvre.
La transition est coulissante.
REMARQUE L'interrogation de position a lieu généralement par le biais de
la position de l'entraînement et non de celle de la vanne.
