48 - 0258
français
Potentiomètre
2)
[%]
1 )
uniquement entraînement Mod
2 )
référencé à la course totale du potentiomètre = 100 %
Valeur Kv [m
3
/h]

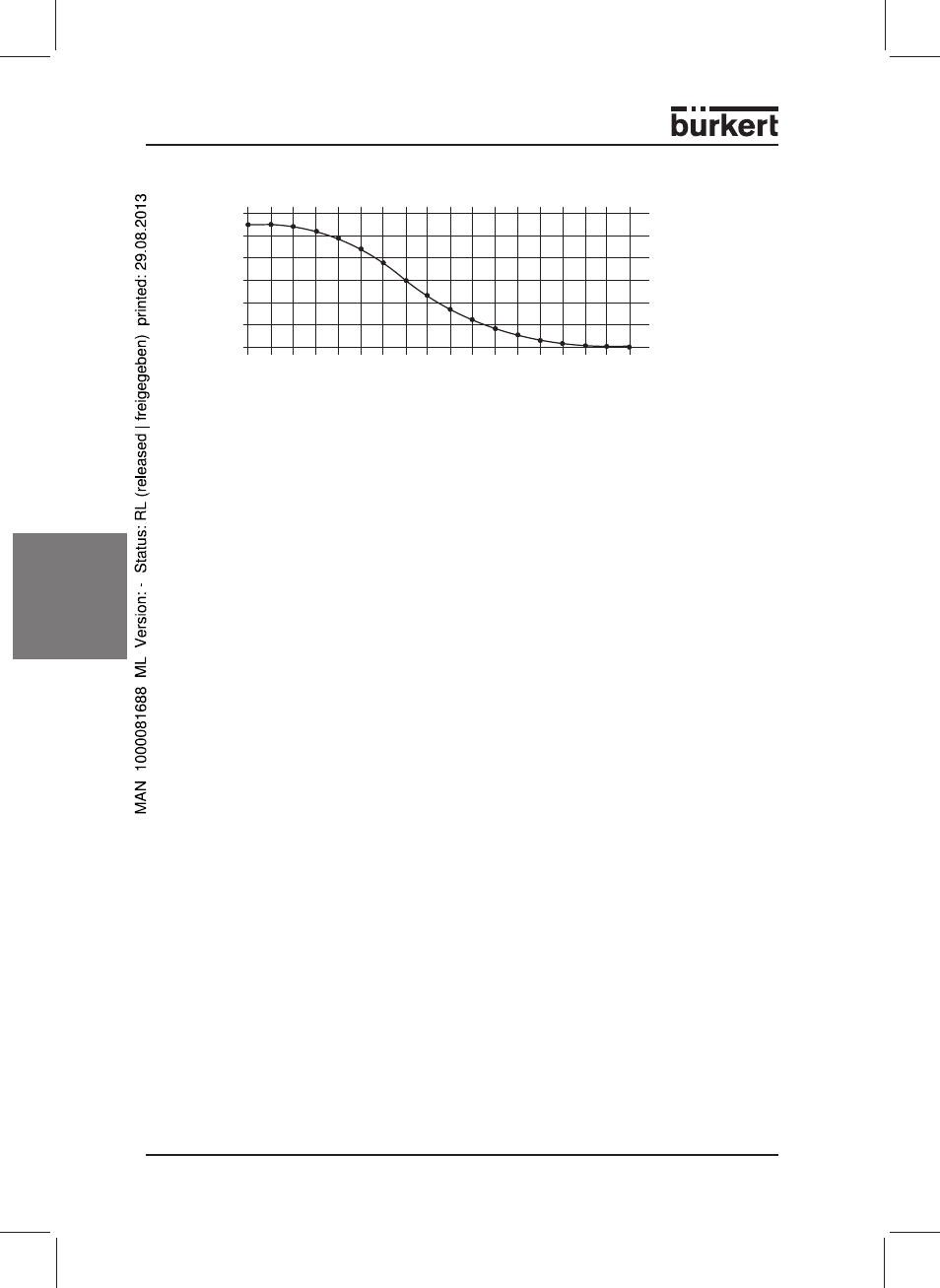

Courbe caractéristique de débit
1)
de la valeur de consigne Kv = 6 m
3
0
9
33
45
57
70
82
94
21
0
1
2
3
4
5
6
0
9
33
45
57
70
82
94
21
0
1
2
3
4
5
6
Marquage
La vanne de régulation motorisée est marquée par deux plaques
signalétiques.
La plaque signalétique pour l'appareil complet (bloc de vannes) se trouve en
bas du côté gauche. Elle désigne sur la ligne suérieure la clé de l'appareil
"SYST-0258", sur la ligne inférieure le numéro d'identification de même que la
date de construction codée.
Chaque entraînement dispose, en outre, d'une propre plaque signalétique
comportant ce qui suit:
•
Clé de l'appareil / n° de dessin p. ex.: 0258-G665-205-00,
•
Tension et type de tension: 24 V DC,
•
Puissance consommée: p. ex. 3 W,
•
Ecart angulaire, p. ex.: 28 s / 180°,
•
Pression nominale, p. ex.: 0 ... 2,5 bars,
•
Numéro d'identification et date de construction codée.
