28 - 0258
deutsch
Potentiometer 2) [%]
1 ) nur Antriebsart Mod
2 ) relativiert auf den Gesamthub des Potentiometers = 100 %
Kv-Wert [m
3
/h]

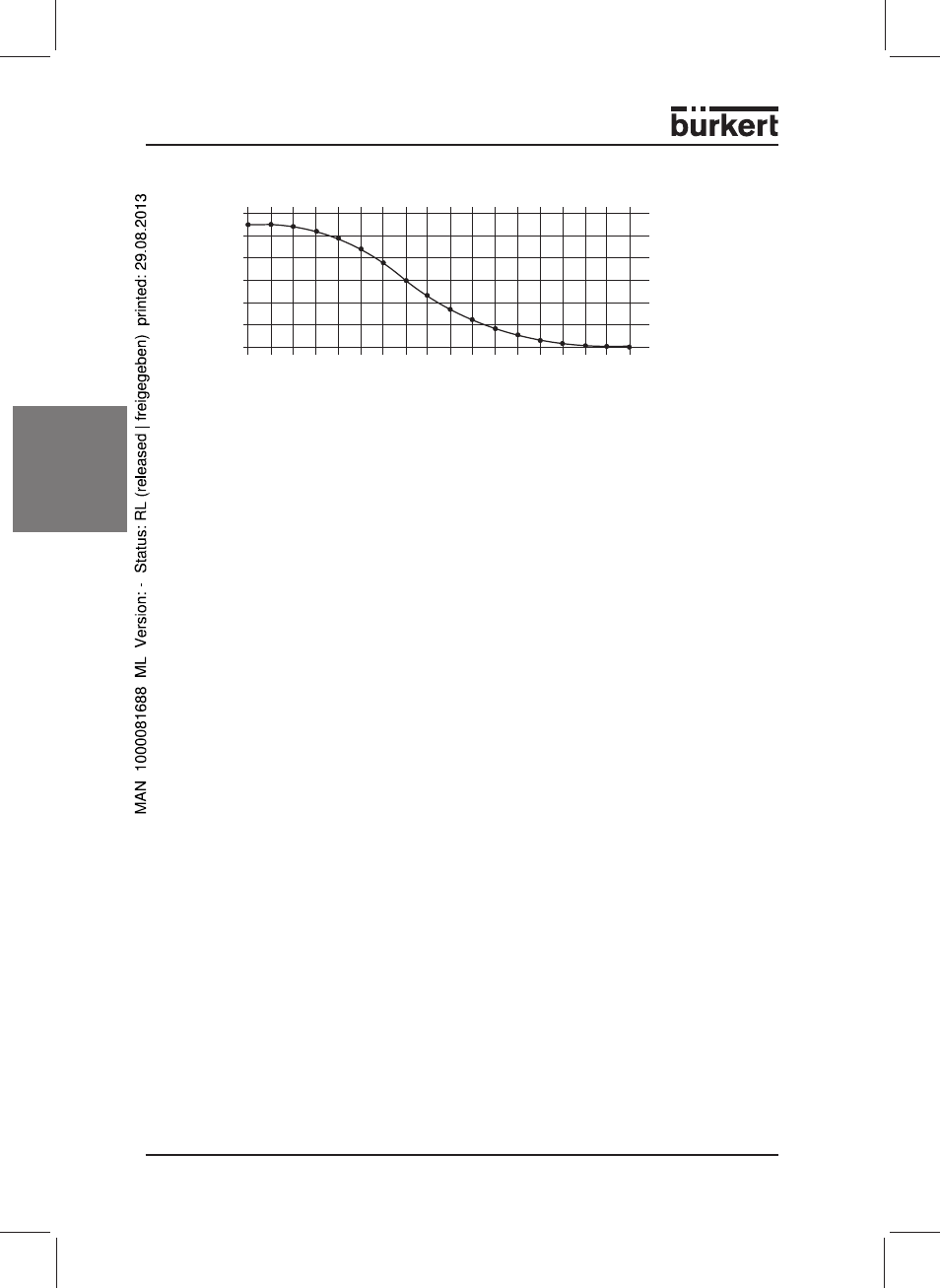

Durchflusskennlinie 1) Kv-Sollwert = 6 m 3
0 9 33 45 57 70 82 94 21
0
1
2
3
4
5
6
0 9 33 45 57 70 82 94 21
0
1
2
3
4
5
6
Kennzeichnung
Das Motorregelventil ist durch zwei Typenschilder gekennzeichnet.
Das Typenschild für das Komplettgerät (Ventilblock) befindet sich unten auf
der linken Seite. Es bezeichnet in der oberen Zeile den Geräteschlüssel
"SYST-0258", in der unteren Zeile die Identnummer sowie das verschlüsselte
Baudatum.
Jeder Antrieb verfügt außerdem über ein eigenes Typenschild mit folgendem
Inhalt:
• Geräteschlüssel/ZeichNr. z. B.: 0258-G665-205-00,
• Spannung und Spannungsart: 24 V DC,
• Aufnahmeleistung: z. B. 3 W,
• Drehwinkel: z. B.: 28 s / 180°,
• Nenndruck: z. B.: 0 ... 2,5 bar,
• Identnummer und verschlüsseltes Baudatum.
