0258 - 27
deutsch

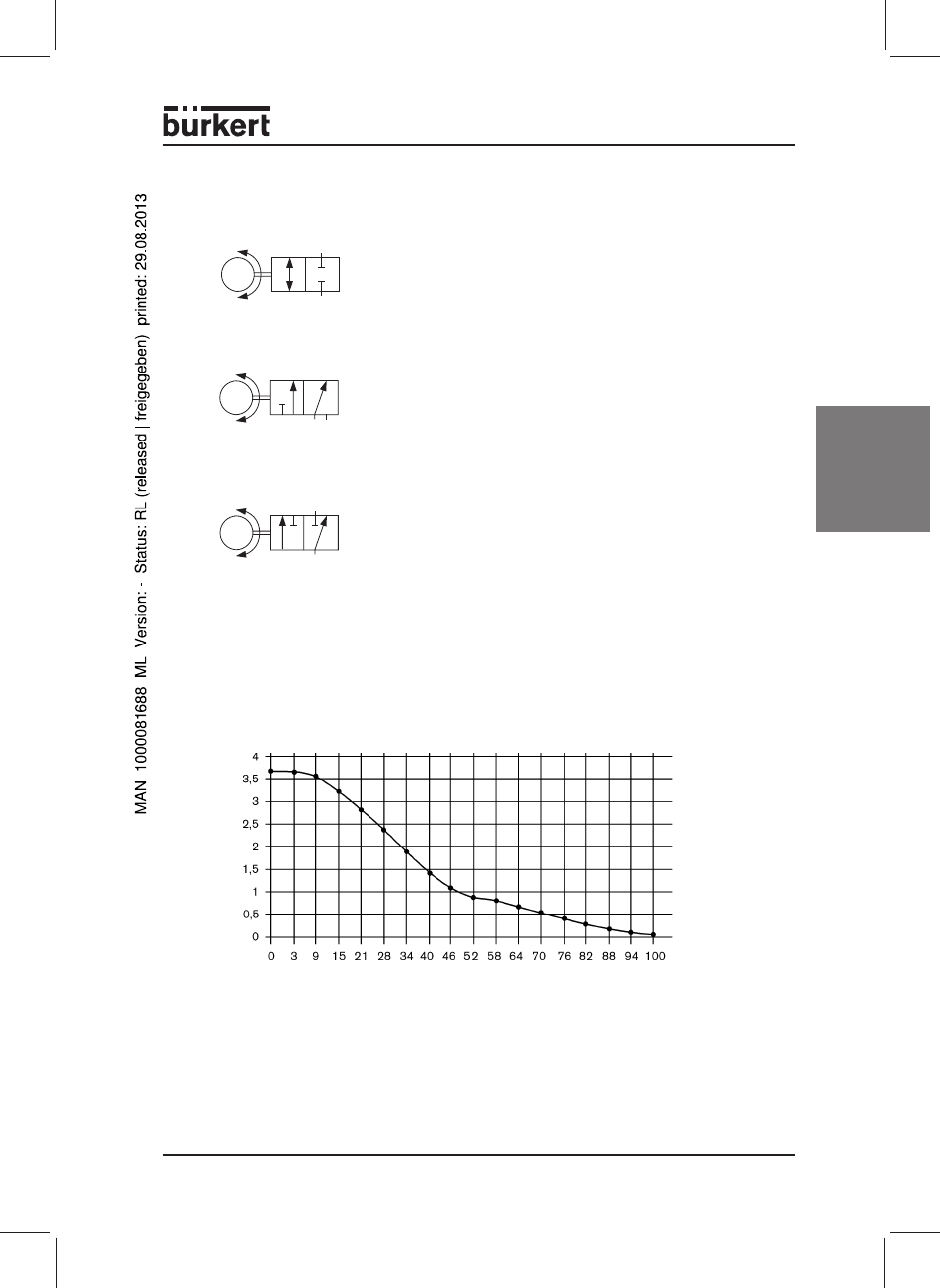

Wirkungsweisen des Ventils
Wirkungsweise E
3-Wege-Ventil zur stetigen Mischung der Zuströme A und B
auf den Anschluss P,
motorgetrieben, stromlos verharrend
2-Wege-Ventil zur stetigen Steuerung des Durchflusses
im Ausgang A,
motorgetrieben, stromlos verharrend
Wirkungsweise I
Wirkungsweise F
3-Wege-Ventil zur stetigen Verteilung des Zustromes P
auf die Ausgänge A und B,
motorgetrieben, stromlos verharrend
M
P
A
M
P
A B
M
B
P
A
Durchfluss-Kennlinien
Die Durchfluss 1) -Kennlinien für die Kv-Sollwerte von 3 m 3 und 6 m 3 sind in
den folgenden Diagrammen dargestellt. Der Kv-Sollwert von 1 m 3 ist in Vorbe-
reitung.
Potentiometer 3) [%]
1 ) Durchfluss: Kv-Wert Wasser [m³/h], Messung bei +20 °C, 1 bar 4 ) Druck am Ventileingang und freiem
Ausgang.
2) nur Antriebsart Mod
3 ) relativiert auf den Gesamthub des Potentiometers = 100 %
4 ) Druckangabe in [bar]: Überdruck zum Atmosphärendruck
Kv-Wert [m
3
/h]
Durchflusskennlinie 2) Kv-Sollwert = 3 m 3
