PASO 1: Ajuste del soporte extremo al travesaño
A. Libere completamente las mordazas de bloqueo en cada
soporte extremo antes del ensamble (fig. 1b). El mecanismo
de bloqueo resistirá el giro cuando las mordazas de bloqueo
estén completamente liberadas. NO GIRE EN EXCESO.
B. Inserte los soportes extremo dentro del travesaño (Fig 1c).
Nota: Con el fin de permitir el movimiento del soporte
extremo mientras está en el travesaño la mordaza de bloqueo
debe empujarse al interior (Fig 1b. Recuadro).
C. Ajuste la tapa de bloqueo del travesaño en el travesaño y gire
el mecanismo de bloqueo en la cara frontal de la tapa extremo
para sujetar (Fig 1c). Comprima la correa de
amortiguamiento hacia el interior a lo largo del travesaño al
mismo tiempo que reemplaza la tapa extremo.
D. Para ajustar los travesaños a los largueros laterales del
vehículo, rote la mordaza de bloqueo de cada soporte hacia el
interior de manera que permita que el ensamble del
travesaño encaje sobre los largueros laterales del vehículo (Fig
1c. Recuadro).
PASO 2: Colocación de los travesaños
en los largueros laterales del vehículo
A. Ajuste los soportes extremo al ancho apropiado de los
largueros laterales del vehículo. Ahora, los travesaños se
pueden bajar sobre los largueros laterales del vehículo.
B. Empuje los soportes extremo contra los largueros
laterales del vehículo (Recuadro Fig 2b y 2b) verificando
que el travesaño tenga un saliente igual más allá de los
soportes extremo (mida la distancia del extremo del
travesaño hasta el soporte extremo en cualquier lado del
vehículo y ajuste hasta que queden iguales (Fig 2c.)
INSTRUCCIONES DE AJUSTE:
Barra larguero universal
(RBU)
Número de parte:
Capacidad máxima de carga: 75 kgs/ 165 lbs
(consulte el manual del propietario para las especificaciones
de carga en el techo)
59897-8-9N Pg 5 de 6

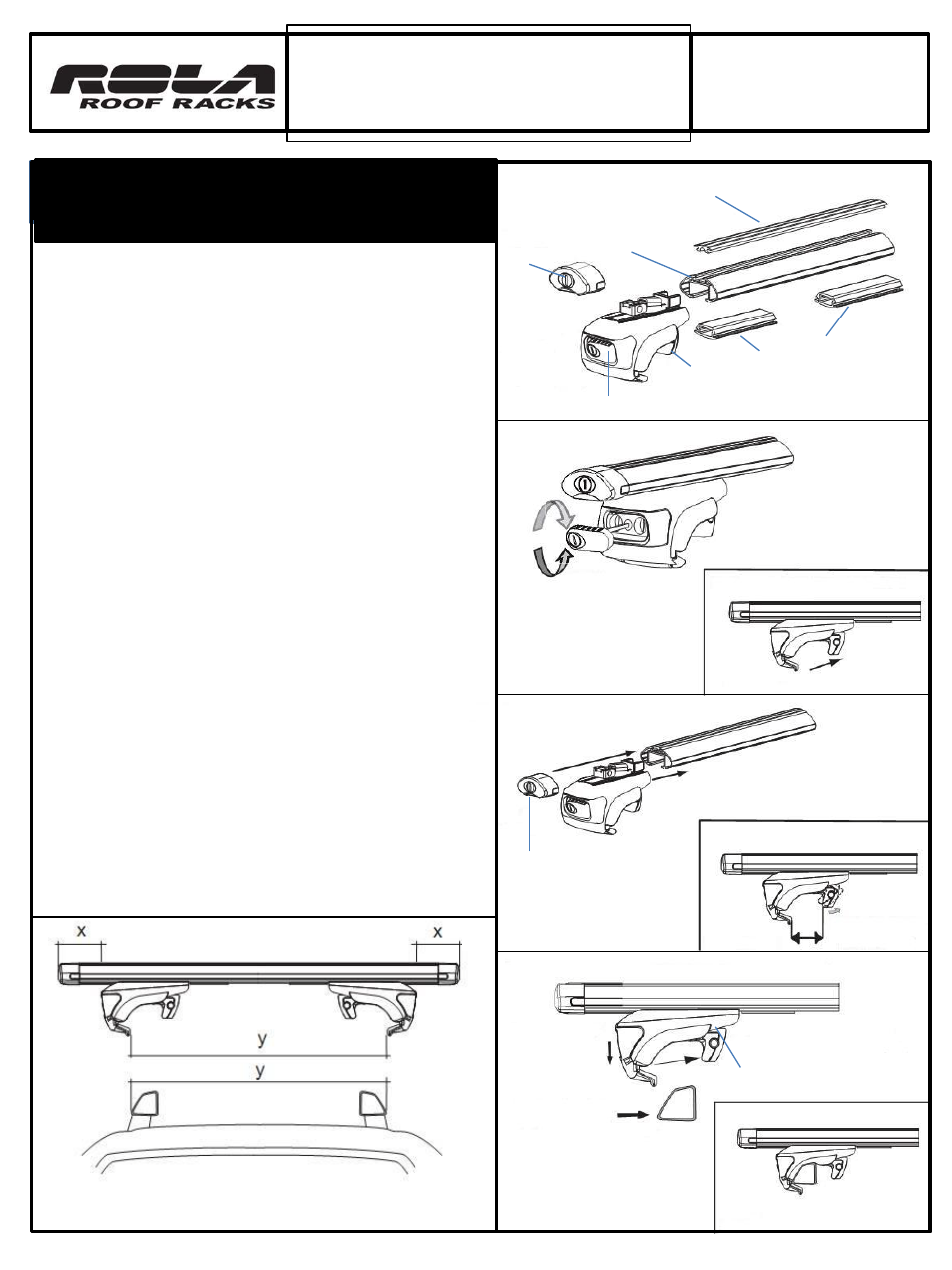

Fig 1a.
Tapa extremo
Travesaño
Cubiertas
inferiores
Fig. 2b. Fig 2a.
FIG. 1c.
Fig. 1b.
Rote para permitir la apertura
máxima
Correa de
amortiguamiento
Mordaza de bloqueo en posición
completamente liberada
Recuadro Fig.
1b.
Recuadro Fig. 1c.
Recuadro Fig. 1b.
Larguero del
vehículo
Mecanismos de
bloqueo
Libere
Apriete
Soporte extremo
Manija de
bloqueo
Mordaza de
bloqueo
Vista lateral del ensamble del travesaño y larguero lateral del
vehículo
1. Baje el
travesaño sobre
los largueros del
vehículo
Empuje la mordaza de
bloqueo hacia el interior
para acomodar el ensamble
en los largueros del vehículo
Larguero del
vehículo
2. Empuje el
soporte extremo
contra el larguero
del vehículo.
Continúa en la Pбg. 2
59897 / 59898
/ 59899 / 59711
