Draw-Tite 58433 ADAPTER KIT User Manual

Installation instructions, Fig. 1, Adapter bracket kit dodge ram 1500

background image

Installation Instructions

ADAPTER BRACKET KIT

Dodge Ram 1500

Part Number:

58433

(Does not fit 5-1/2’ beds)

Equipment Required:

Fastener Kit: 58433F
Wrenches: ¾”, 7/8”, 15/16”

Drill Bits: 1/8”, 9/16”, 5/8”

1-1/8” HOLE SAW

Other Tools: Center Punch, Measuring Tape

WARNING:

Under no circumstances do we recommend

exceeding the towing vehicle manufacturers recommended vehicle
towing capacity.

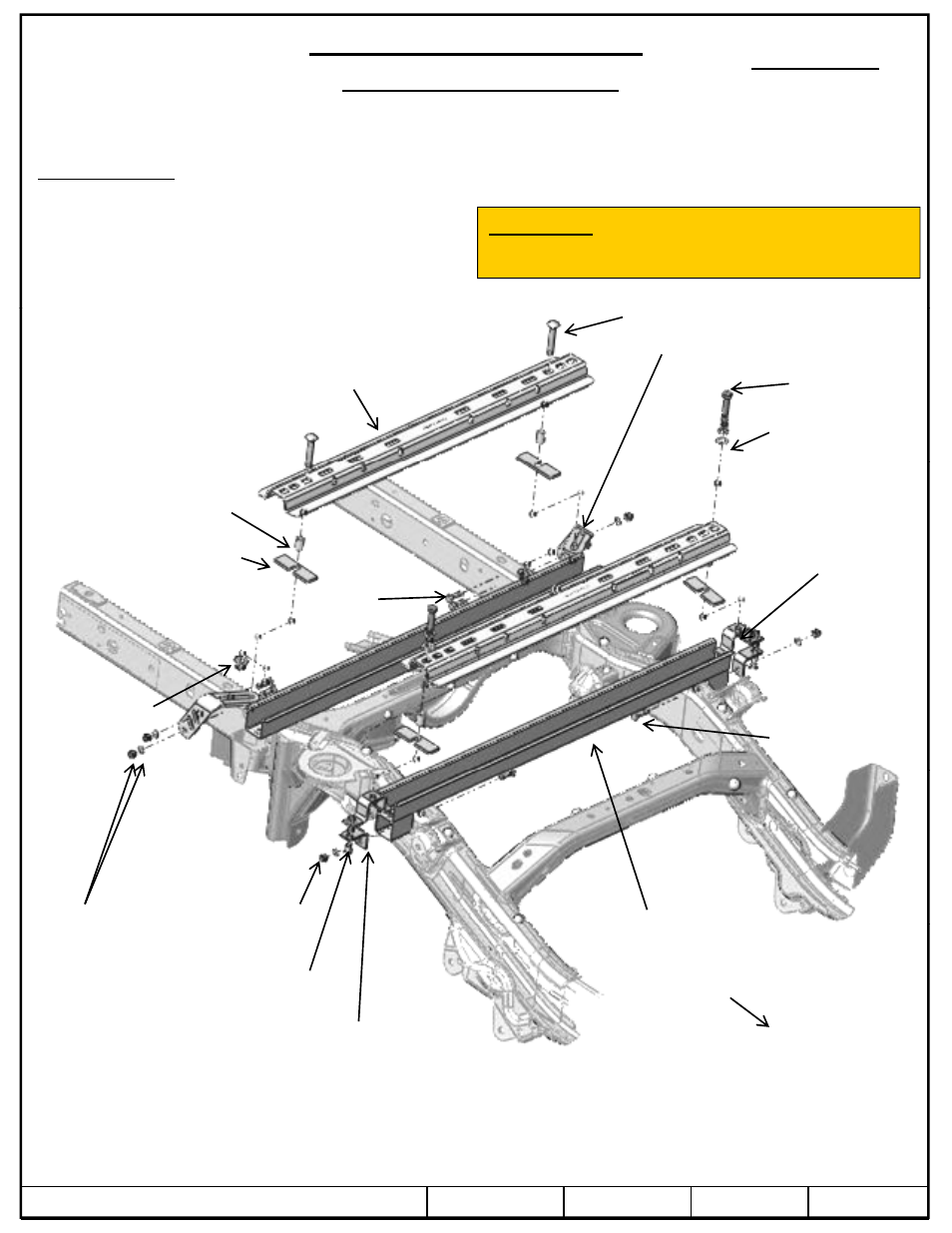

5/8” FLAT WASHER &
LOCK WASHER

5/8 x 3-1/2” CARRIAGE BOLT

RAIL

BRACKETS SUPPLIED WITH
30095 RAIL KIT

5/8” x 3-1/2” HEX
HEAD BOLT

BRACKET
WITH
WELDED
NUTS INSIDE
HAT

½” RIB NECK

BOLTS

1-1/4” TUBE SPACER

5/16” THICK PLATE BETWEEN
RAIL & BED OR UNDER BED
& ABOVE THE BRACKET

CHANNEL

5/8” SERRATED
WASHER & NUT

½” RIB NECK BOLT

½” LOCK WASHER AND NUT

HAT CHANNEL

“L” BRACKET INSIDE HAT CHANNEL EXTENSION

FRONT OF TRUCK

½ x 1-1/2” HEX HEAD BOLT
& LOCK WASHER

HAT CHANNEL

z

2010 Cequent Performance Products

Sheet 1 of 4

58433N

4-26-10

Rev. A

FIG. 1
