Draw-Tite 58507 DUAL CAM HP ACCESSORY User Manual
Page 2

Boulons ½ po
avec rondelles
freins
Boulon long ½
po

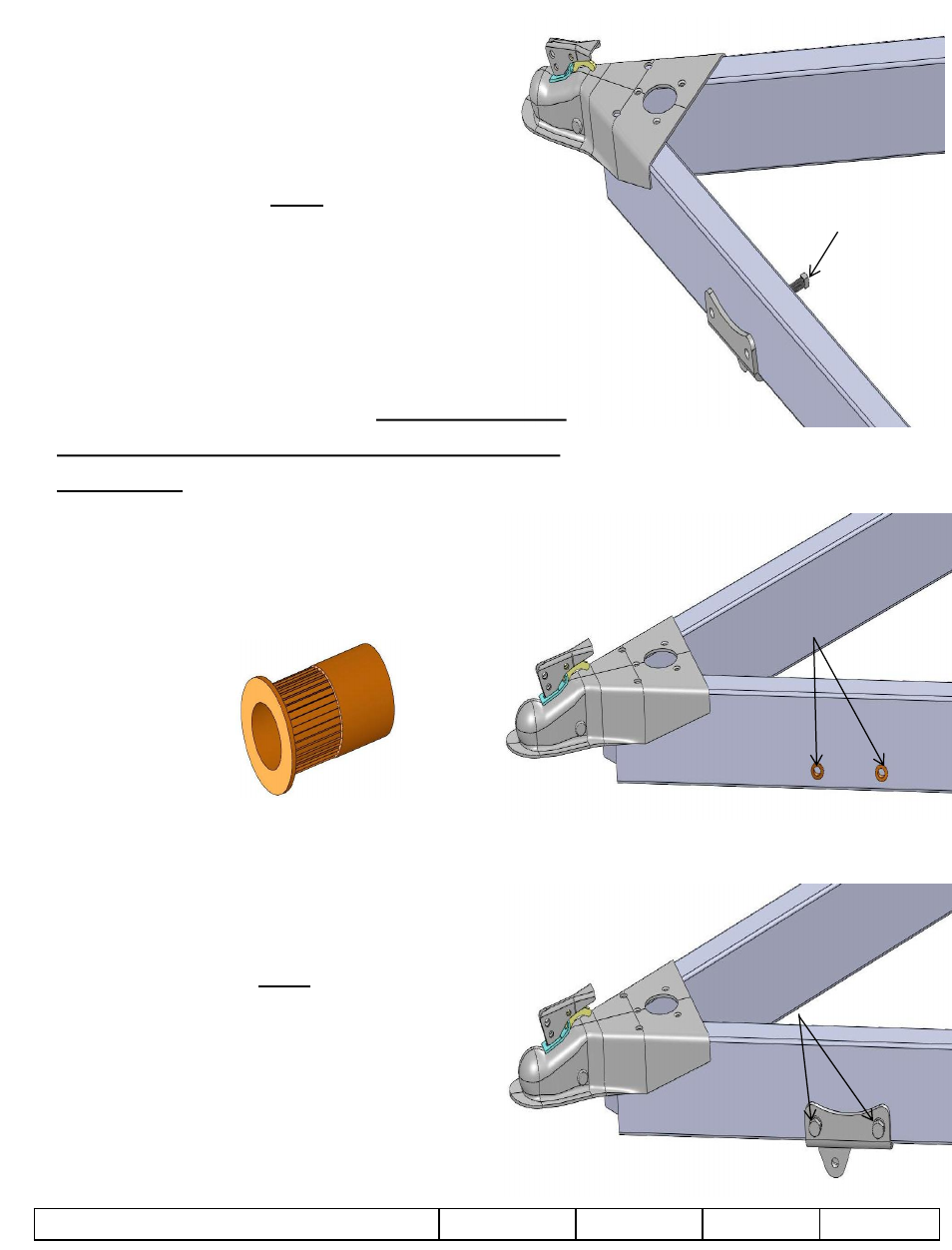

Directives pour la pose de l'écrou de rivet.
1. Placer le support de la came double sur le
cadre à l'endroit approprié pour votre
installation.
2. Utiliser le boulon long ½ po pour
maintenir le support en position.
3. En se servant des trous du support
comme guide, percer deux trous de 7/16
po dans le cadre.
4. Enlever le support et agrandir les trous à
11/16 po (en les perçant). Ne pas agrandir
les trous en les fraisant. L'ajustement doit
être serré.
5. Placer les écrous de rivet dans les trous
du cadre.
Écrous de
rivet
6. Placer le support au-dessus des écrous
de rivet, visser les boulons hexagonaux
½-13 x 1-1/2 avec leurs rondelles
freins dans les trous.
7. Serrer le boulon long ½ po contre le
cadre, de ½ tour après le contact avec
le cadre.
8. Serrer les boulons ½ po sur l'extérieur
du cadre.
9. Serrer au couple de 75 lb-pi.
Écrou de
rivet
©
2013 Cequent Performance Products, Inc.
Feuille 2 de 3
58507N
10/17/13
Rev. B
