Draw-Tite 118260 OEM WIRING HARNESS - Manual

READ THIS FIRST:
Read and follow all vehicle warnings and
installation instructions before beginning installation.
Wear safety glasses and use all safety precautions
during installation.
LISEz CECI En PREmIER:
Lire et observer toutes les consignes de sécurité et les
instructions avant de commencer l’installation. Durant
l’installation, veiller à toujours porter des lunettes
de protection et respecter les mesures de sécurité.
LEA ESTO PRImERO:
Lea y siga todas las advertencias e instrucciones
de instalación del vehículo antes de empezar la
instalación. Use gafas de seguridad y todas las
precauciones de seguridad durante la instalación.
118260-037 Rev. A 07/14/2010
Installation Instructions
Directives de montage
Instrucciones de Instalación
T-Connector
Connecteur en T
Conector en T
Ford E-250
ENGLISH
TOOLS REQUIRED:
Test-probe

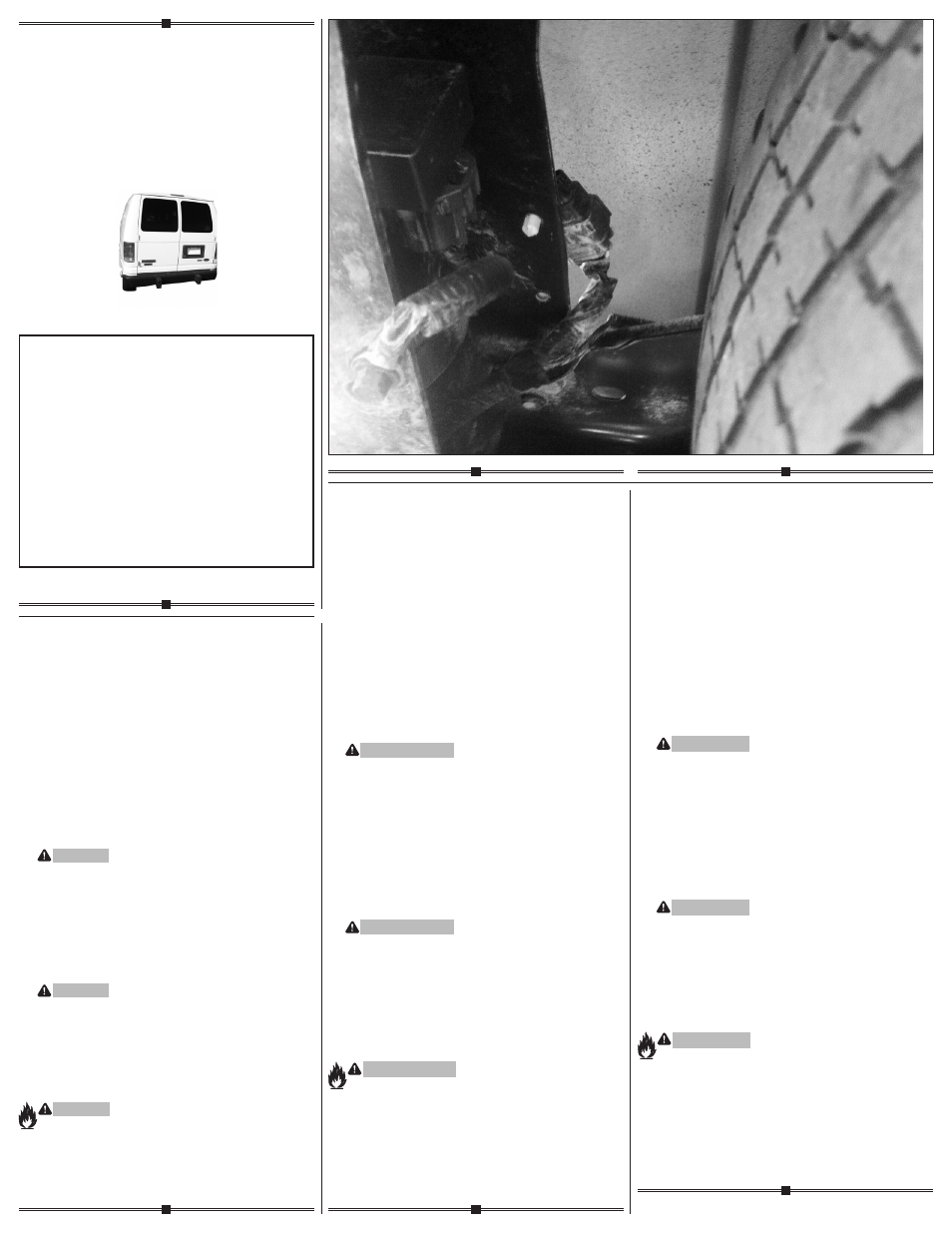

1. Locate the vehicle’s wiring harness 16-Pin plug located
in the rear, underneath the vehicle, inside the driver’s
side frame rail. This harness will have a connector that
will mate to the end of the tow plug.
nOTE
If a 4-pin grey housing is located near the 16-Pin
housing, discontinue installation. Consult application
guide for the Class II wiring harness.
2. Remove factory tow harness protective cap and check
to see if the mating surface is clean and free of dirt,
clean if necessary.
WARnInG
All connections must be complete for the T-Connector
to function properly. Test and verify installation with a
test light or trailer once installed.
3. Insert the tow plugs into the connectors.Be careful not
to damage the locking tabs and be sure that connectors
are fully inserted with locking tabs in place.
4. Route the T-Connector harness along the inside of
bumper toward the center of vehicle.
WARnInG
Route the wire being careful to avoid any hot pipes,
heat shields, the fuel tank or any other points that may
pinch or break the wire.
Secure wires with cable ties provided. Secure all
loose wires and mount the Trailer Tow Harness in an
accessible location with a bracket or electrical box (not
included).
WARnInG
Overloading circuit can cause fires. DO NOT exceed
lower of vehicle manufacturer rating or:
• Max. stop/turn light: 1 per side (7.5 amps)
• Max. tail lights: (7.5 amps)
Read vehicle’s owners manual &
instruction sheet for additional information.
FRANCAIS
OUTILS REQUIS:
Sonde de vérification
1. Identifiez la prise à 16 broches du faisceau de câblage
du véhicule à l’arrière, sous le véhicule, à l’intérieur
du longeron de cadre de châssis côté conducteur.
Ce faisceau présente un connecteur homologue à
l’extrémité de la prise de remorquage.
REmARQUE
Si un boîtier gris à 4 broches se trouve près du boîtier
à 16 broches, arrêtez l’installation. Consultez le manuel
d’application pour le faisceau de câblage de classe II.
2. Retirez l’embout de protection de faisceau original et
vérifiez que la surface de contact est bien propre et
dépourvue de poussière; nettoyez-la si nécessaire.
AVERTISSEmEnT
Tous les branchements doivent être terminés pour que
le connecteur en T fonctionne correctement. Tester et
vérifier l’installation à l’aide d’une lampe témoin ou sur
une remorque.
3. Insérez la fiche de remorquage dans le connecteur.
Veiller à ne pas briser les pattes de verrouillage et
s’assurer que les connecteurs sont complètement
rentrés, avec les pattes de verrouillage en place.
4. Faire passer le faisceau du connecteur en T le long de
l’intérieur du pare-chocs vers le centre du véhicule.
AVERTISSEmEnT
Prendre soin d’éviter les tuyaux chauds, les écrans
thermiques, le réservoir de carburant ou tout autre
endroit susceptible de coincer ou endommager les fils.
Fixer les fils à l’aide des attaches de câble fournies.
Fixer fermement tous les fils lâches et monter le
faisceau de fils de l’attelage de remorque dans un
endroit accessible à l’aide d’un support ou d’un coffret
de branchement (non fourni).
AVERTISSEmEnT
Un circuit surchargé peut occasionner des incendies.
NE DÉPASSEZ JAMAIS la valeur la plus basse indiquée
par le fabricant de remorquage, ou :
• Max. lumière arrêt/tournant: 1 par côté (7,5 amps)
• Max. lumières arrières: (7,5 amps)
Consultez le manuel du propriétaire et la feuille
d’instructions du véhicule pour de plus amples
informations.
© 2010 Cequent Performance Products, Inc.
ESPAÑOL
HERRAMIENTAS NECESSARIAS:
Terminal de prueba
1. Localice el enchufe de 16 patas del arnés de cableado del
vehículo que se encuentra en la parte posterior, debajo
del vehículo, al interior del larguero del bastidor del lado
del conductor. Este arnés tendrá un conector que encajará
con el extremo del enchufe del remolque.
nOTA
Si hay un receptáculo gris de 4 patas localizado cerca
del receptáculo de 16 patas, descontinúe la instalación.
Consulte la guía de aplicación para el arnés de cableado
Clase II.
2. Retire la tapa protectora de fábrica del arnés de remolque
y revise si la superficie correspondiente está limpia y libre
de suciedad; límpiela si es necesario.
ADVERTEnCIA
Se deben completar todas las conexiones para que el
conector en T funcione correctamente. Ensaye y verifique
la instalación con una luz de prueba o remolque una vez
se instale.
3. Inserte el enchufe de remolque en el conector. Tenga
cuidado de no dañar las pestañas de bloqueo y cerciórese
de que los conectores estén completamente insertados
con las pestañas de bloqueo en su lugar.
4. Dirija el arnés del conector en T a lo largo al interior del
parachoques hacia el centro del vehículo.
ADVERTEnCIA
Dirija el cable con cuidado de evitar cualquier tubería
caliente, protectores de calor, el tanque de combustible
o cualquier otro punto que podría pellizcar o romper el
cable.
Asegure los cables con amarres para cables provistos.
Asegure todos los cables sueltos e instale el arnés de
remolque en una ubicación accesible con una caja de
soporte o eléctrica (no incluida).
ADVERTEnCIA
La sobrecarga del circuito puede ocasionar incendios. NO
exceda la calificación de remolque más baja indicada por
el fabricante o:
• Máx. luz de estacionamiento/ direccional:
1 por costado (7.5 amperios)
• Máx. luz trasera: (7.5 amperios)
Lea el manual del propietario y la hoja
de instrucciones del vehículo para
información adicional.
