Draw-Tite 24913 SPORTFRAME HITCH - Manual (Page 3)

Instrucciones de instalación
Números de partes:
El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 17mm, 19mm
z 2013 Cequent Performance Products Hoja 3 de 3 24913N 12-6-13 Rev. A
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que
se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con
soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
Kit de tornillos: 24913F
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Ubicación del acceso al cableado: PC3, 4
Form: F205 Rev A 5-6-05
1 1 1 1 Cant. (4) Perno hexagonal M12 X 1.25 X 35 CL8.8
2 2 2 2 Cant. (4) Arandela cónica
2000 LB (908 Kg) Peso bruto máximo del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
Apriete todos los tornillos M12 CL8.8 con una llave de torsión a 68 Lb.-pies. (92 N*M)
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente
Kit de barra de tracción:
3593
Si están presentes, retire los soportes de amarre del larguero del bastidor del vehículo. Devuelva los pernos y
el soporte de amarre al propietario.

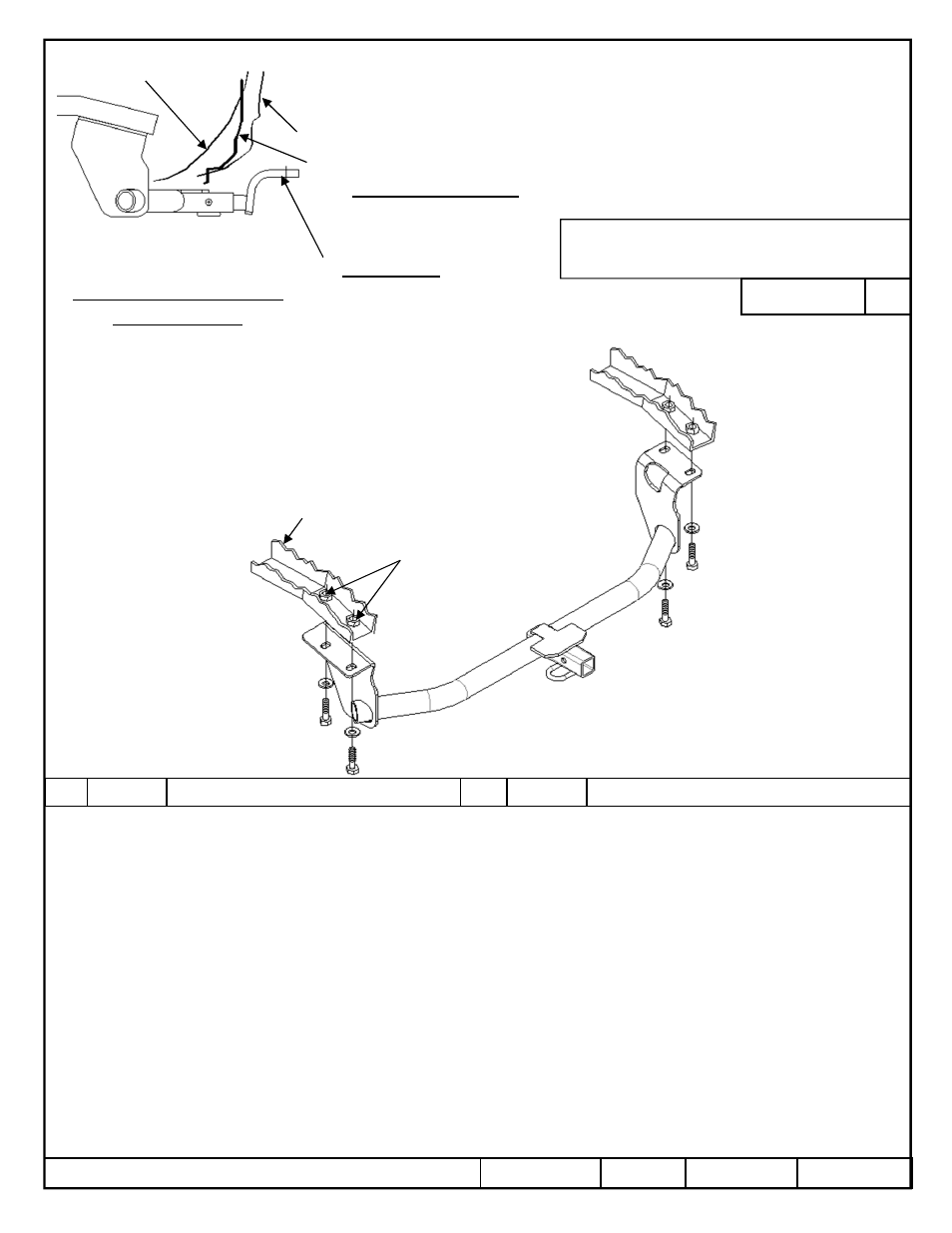

1. Levante el alistamiento a su posición e instale el resto de tornillos según lo demostrado.
2. Apriete todos los tornillos con una llave de torsión a 68 Lb.-pies. (92 N*M)
Nota: Tornillos iguales en
ambos lados
Toyota Corolla
Tuerca de soldar existente
2
1
Larguero del bastidor
2009 Placa protectora
2003-08 Placa
protectora
24913
60345
77300
Calificación de
accesorios
A
Impreso en México
2014 Placa protectora
Para los vehículos con el panel
del aspecto:
Retire el panel de apariencia que
cubre el the trunk.
(2) 10mm
Quite los dos remaches
plásticos que sostienen las
lengüetas de la placa protectora al
vehículo. Nota: Quite el centro del
remache con un destornillador.
Los remaches se deben reinstalar.
Devuelva el panel de apariencia y
los tornillos al propietario del
vehículo.
