Instructions d’installation Numéros de pièces:
77156
24781
60852

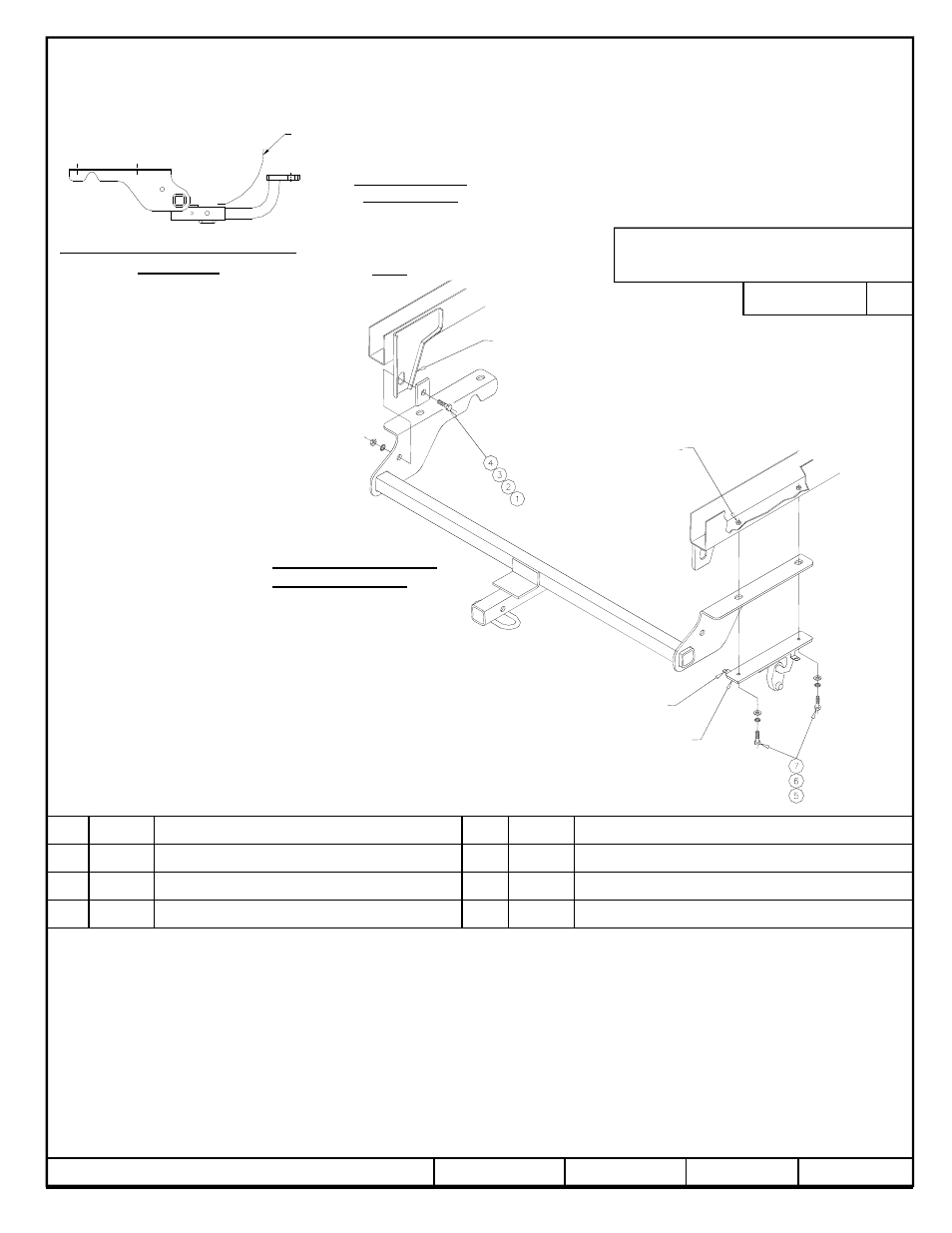

Attelage montré dans la position
appropriée
Points d’accès au câblage: PC3, PC4
Équipement requis: Pince
Clés: M10, M12, M13, ¾ po
Mèches: Aucune
2000 LB (908Kg) − Poids brut de la remorque
200 LB (90.8 Kg) − Poids maximum au timon
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
La barre de remorquage doit être utilisée dans
la position élevée seulement.
Ensemble de barre
de remorquage:
3599
Visserie: 24781F
CARÉNAGE
EN PLASTIQUE
SUPPORT D’ARRIMAGE DU VÉHICULE
ÉCROUS À SOUDER EXISTANTS
DANS LE CHÂSSIS DU VÉHICULE
VISSERIE IDENTIQUE
DES DEUX CÔTÉS
Volvo S40
Volvo V50 Wagon
Excepté T5 R-Design
Calificación de
accesorios
B
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé,
boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille
endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des
lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des
systèmes d’attelage.
Avant d’enlever les supports de crochet de suspension du tuyau d’échappement, courber les pattes des supports vers le bas afin de ne pas buter
contre les supports latéraux (voir figure 1).
1. Abaisser le tuyau d’échappement en enlevant deux boulons M8 de chaque côté. Se débarrasser des boulons.
2. Lever l’attelage en position. Sans serrer à fond, installer des boulons M8 x 40 mm, des rondelles freins 5/16 et des rondelles plates 5/16, en
intercalant le support latéral de l’attelage entre le longeron de châssis et les supports de crochet de suspension du tuyau d’échappement (voir
figure 1).
3. Installer la visserie ½ po dans les supports latéraux de l’attelage et les supports d’arrimage du véhicule, tel qu’illustré à la figure 1.
Serrer toute la visserie ½-13 GR5 en appliquant un couple de serrage de 75 lb-pi.
z 2006, 2013 Cequent Performance Products, Inc. Feuille 2 de 3 24781N 3-22-13 Rev. B
1 1 1 1 Qté (2) Boulon hexagonal ½-13 x 1 ¾ 5 5 5 5 Qté (4) Boulon hexagonal M8 X 1.25 X 40mm
2 2 2 2 Qté (2) Espaceur ¼ X 1 X 2 6 6 6 6 Qté (4) Rondelle frein 5/16 po
3 3 3 3 Qté (2) Rondelle frein ½ po 7 7 7 7 Qté (4) Rondelle plate 5/16 po
4 4 4 4 Qté (2) Écrou hexagonal ½-13
Serrer toute la visserie M8 CL8.8 en appliquant un couple de serrage de 20 lb-pi.
Form F206 Rev A 5605
COURBER LA PATTE POUR ÉVITER
DE BUTER CONTRE LE SUPPORT LATÉRAL
SUPPORT DE CROCHET DE SUSPENSION
DU TUYAU D’ÉCHAPPEMENT
