Instructions d’installation
Nissan Juke AWD
Numéros de pièces :
Attelage montré dans la position
appropriée
Points d'accès au câblage : SUV 3, 4
Équipement requis : Lubrifiant ou
eau savonneuse
Clés : 17 mm, 18 mm, 19 mm et
extension 6”
Longerons Écrous à souder - deux côtés

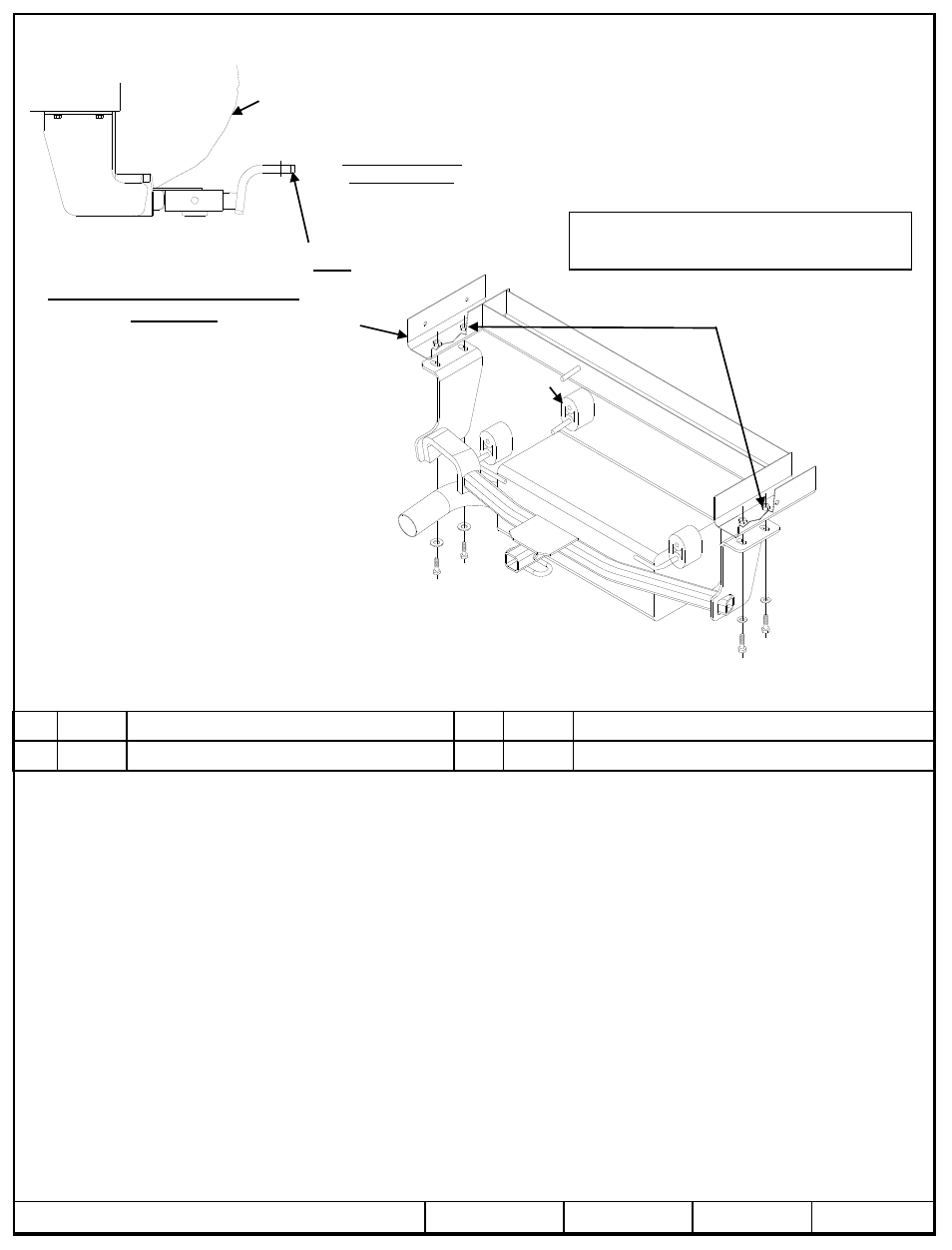

1. Enlever le crochet de remorquage d’origine et sa visserie et les remettre au propriétaire du véhicule. (4 boulons)
2. Abaisser le système d'échappement à l'emplacement de l'isolateur (3 endroits) en laissant l'isolateur en
caoutchouc fixé au silencieux. Nota : La vaporisation d’un lubrifiant ou d’eau savonneuse sur la tige du support
métallique et l’isolateur en caoutchouc facilite l’enlèvement. Veiller à ce que le silencieux ne tombe pas sous son
propre poids.
3. Gratter la couche antirouille et le jointement dans le bas des longerons de châssis suffisamment pour permettre
aux supports d'attelage de reposer bien à plat sur les longerons. Déloger la couche antirouille de l'écrou à souder
(sans endommager le filetage). S'assurer que le boulon hexagonal M10 peut se visser dans l'écrou à souder.
4. Soulever l’attelage en position du côté conducteur et installer sans trop serrer la visserie comme illustré, en
posant un boulon hexagonal et sa rondelle conique à travers la fente allongée de l’attelage, puis dans le cadre du
véhicule. Soulever l’attelage en position du côté passager et poser sans trop serrer la visserie comme illustré, en
insérant le boulon hexagonal et sa rondelle conique à travers la fente allongée de l’attelage, puis dans le cadre du
véhicule. Centrer l’attelage par rapport au véhicule et poser la ferronnerie restante comme illustré.
5. Serrer toute la visserie selon les spécifications de couples de serrage.
6. Réinstaller l’échappement.
z 2010, 2011 Cequent Performance Products
Feuille 2 de 3 24867N 5-26-11 Rev. C
j
Qté (2) Boulon hexagonal M12 x 1.25 x 35mm CL8.8
l
Qté (2) Boulon hexagonal M10 x 1.25 x 30mm CL8.8
k
Qté (2) Rondelle conique 1/2 po
m
Qté (2) Rondelle conique 3/8 po
Serrer toute la visserie M10 CL 8.8 au couple de 39 lb-pi (52 N*M).
Serrer toute la visserie M12 CL 8.8 au couple de 68 lb-pi (92 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être
enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les
spécifications en matière de sécurité des systèmes d’attelage.
2000 LB (908 kg) Poids brut max. de la remorque
200 lb (90,8 kg) Poids max. au timon
Ne pas excéder les spécifications de poids du fabricant
du véhicule de remorquage, ni
La barre de remorquage doit
être utilisée dans la position
élevée seulement.
Ensemble de barre
de remorquage :
3593
Visserie : 24867F
