Draw-Tite 24842 SPORTFRAME HITCH - Manual (Page 3)

Instrucciones de instalación
Números de partes:
El enganche se muestra en la
posición correcta
Equipo necesario: Cable de halar (incluido)
Llaves: 11/16, 9/16 & 10MM
z 2009, 2011 Cequent Performance Products Hoja 3 de 3 24842N 5-26-11 Rev. C
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el enganche, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que
se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte el acceso o los orificios del accesorio con
soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York. V.E.S.C.
Regulación V-5 y SAE J684
Kit de tornillos: 24842F
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Ubicación del acceso al cableado: PC3, 4
Form: F205 Rev A 5-6-05
j
Cant. (4) Perno de carruaje 7/16-14 X 1- 1/2” GR5
n
Cant. (2) Perno hexagonal 3/8-16 X 2.00 GR5
k
Cant.(4) Espaciador
o
Cant. (2) Arandela plana
l
Cant.(4) Arandela cónica 7/16” p
Cant. (2) Arandela cónica 3/8”
m
Cant.(4) Tuerca hexagonal 7/16-14
q
Cant. (2) Tuerca hexagonal 3/8-16
2000 LB (908 Kg) Peso bruto máximo del
remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
Apriete todos los tornillos 7/16-14 GR5 con una llave de torsión a 50 Lb.-pies.(68 N*M)
Apriete todos los tornillos 3/8-16 GR5 con una llave de torsión a 30 Lb.-pies.(41 N*M)
La barra de tracción se
debe usar en la posición
LEVANTADA
únicamente
Kit de barra de tracción:
3594
Mazda 3 4-Door

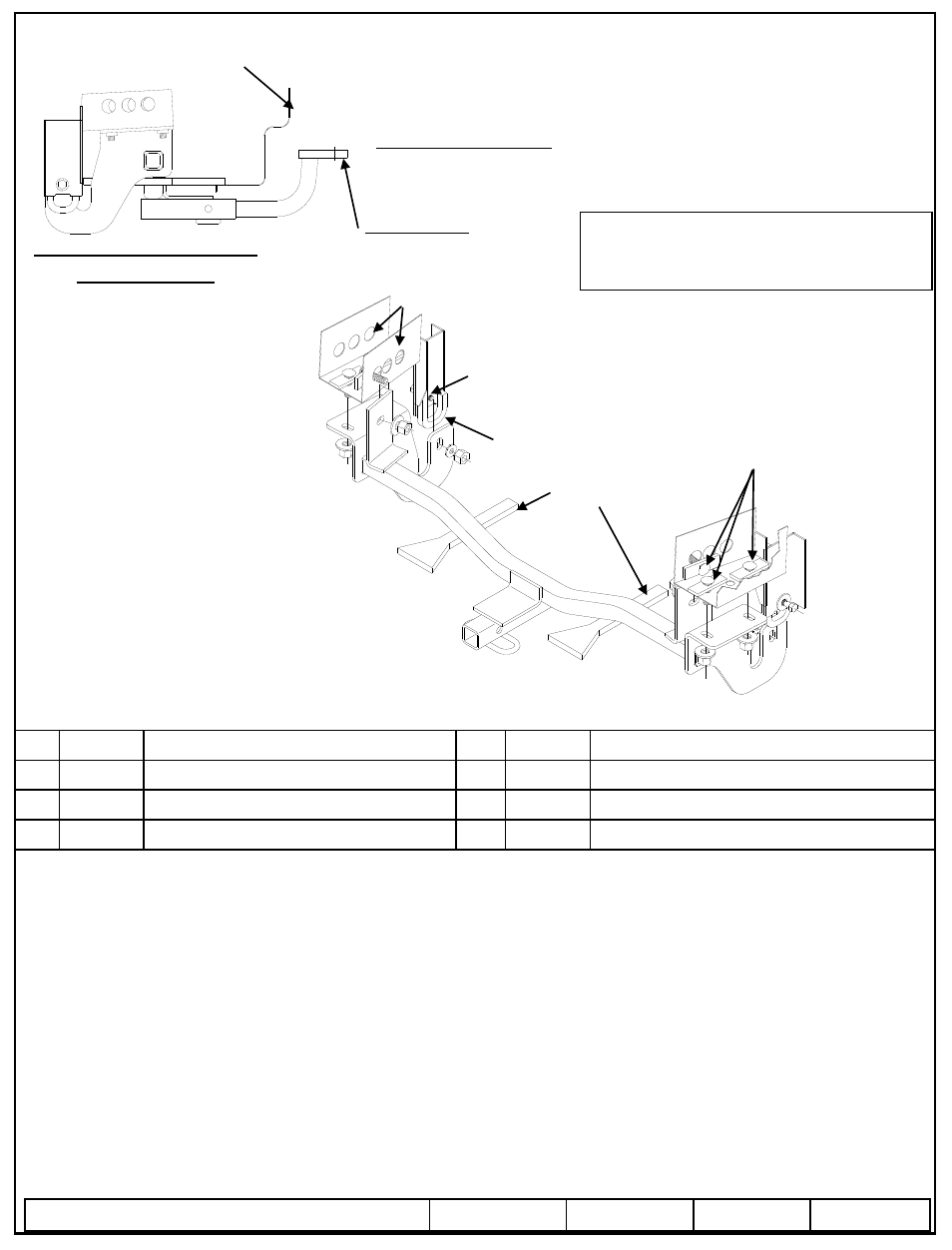

1. Retirarse de las tiras de apoyo.
2. Use cables de halar para alimentar los pernos de carruaje y los bloques en los largueros del bastidor a través de los orificios de acceso como
se muestra. Deje el cable de halar instalado.
3. Levante el enganche a su posición sobre placa protectora . Introduzca los alambres de halar a través de los orificios adyacentes en el
enganche, retire los alambres de halar y coloque las arandelas cónicas y la tuerca y apriete a mano únicamente (Tenga cuidado de no
empujar los tornillos de nuevo al larguero del bastidor). Apriete a mano hasta que todos los tornillos se hayan instalado.
4. Instale los tornillos restantes como se muestra arriba.
5. Apriete todos los tornillos según las especificaciones.
6. Vuelva a unir las lengüetas restantes de la placa protectora.
Nota: Tornillos iguales en
ambos lados
Placa protectora
Orificio de acceso.
Orificio existente
Gancho de amarre
l
m
j
k
on
pq
Placa
protectora
.
24842
60258
77244
