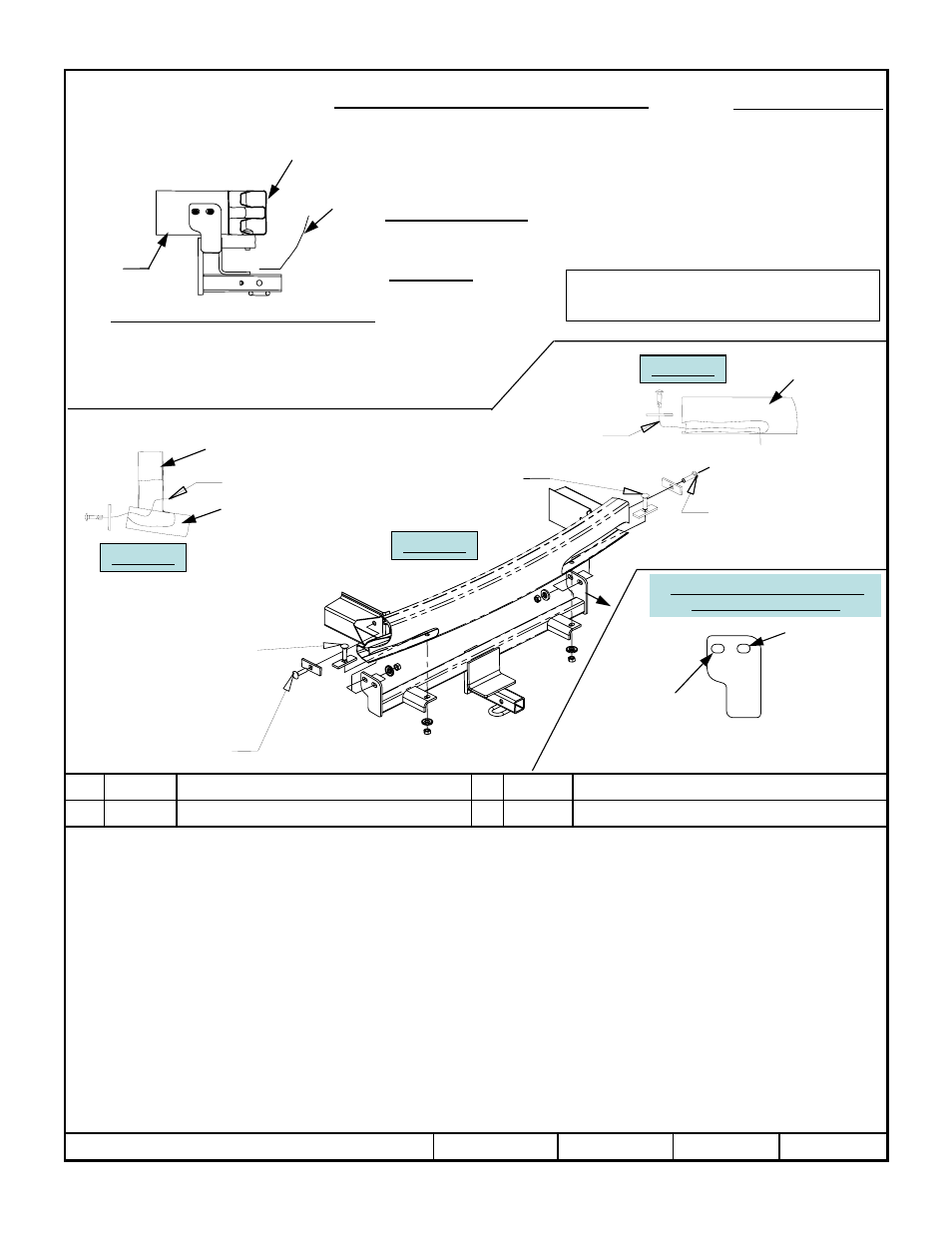

Draw-Tite 24816 SPORTFRAME HITCH - Manual (Page 3)

60201
Instrucciones de instalación
MAZDA 3
Incluye Velocidad 3
Números de partes:
77188
24816
El enganche se muestra en la posición correcta
Ubicación del acceso al cableado: PC3, PC4
Equipo necesario: Destornillador de pala, cable para insertar tornillos (incluido).
Llaves: 11/16”
Brocas de taladro: 1/2”
Rev A 5-28-08 24816N Hoja 3 de 3 z 2006, 2007, 2008 Cequent Towing Products
TUERCA 7/16-14 Cant.(4) 4 BLOQUE 1/4 X 1 X 3 Cant. (4) 2
ARANDELA CÓNICA DENTADA 7/16” Cant.(4) 3 7/16-14 X 1.25 PERNO DE CARRUAJE GRADO 5 Cant. (4) 1
Apriete todos los tornillos 7/16” con una llave de torsión a 50 Lb.-pies (68 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos
los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un
enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los
orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York,
V.E.S.C. Regulación V-5 y SAE J684
2000 LB (908 kg) Peso bruto máximo del remolque
200 LB (91 kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de tracción:
3592
Kit de tornillos: 24816F
Form F206 Rev A 5605
1. USE UNA BROCA DE TALADRO DE 1/2” PULGADA PARA AGRANDAR LOS CUATRO ORIFICIOS DE UNIÓN
EXISTENTES.
2. Con el destornillador de pala retire y retenga (2) remaches plásticos de presión que unen los soportes de la placa
protectora inferior al vehículo.
3. GUÍE CON EL ALAMBRE GUÍA LOS PERNOS DE CARRUAJE Y LOS BLQOUES A TRAVÉS DE LOS EXTREMOS DEL
PARACHOQUES COMO SE MUESTRA EN LA FIGURA 1.
4. COLOQUE EL ENGANCHE COMO SE MUESTRA EN LA FIGURA 2.
5. GUÍE CON EL ALAMBRE GUÍA LOS PERNOS DE CARRUAJE Y LOS BLOQUES A TRAVÉS DE LOS EXTREMOS DE
LOS MONTAJES DEL PARACHOQUES COMO SE MUESTRA EN LA FIGURA 2 Y APRIETE TODOS LOS TORNILLOS.
6. Reemplace los remaches plásticos que se retiraron en el Paso 2.
PARACHOQUES
ALAMBRE GUÍA
MONTAJE DEL PARACHOQUES
ALAMBRE GUÍA
PARACHOQUES
PARACHOQUES
PLACA
PROTECTORA
MONTAJE
DEL
PARACHOQUES
24816U
1
3
4
2
1
3
4
2
1
3
4
2
1
3
4
2
FIGURA 1.
USE ESTA
RANURA PARA
MODELOS DE
4 PUERTAS
USE ESTA
RANURA PARA
MODELOS DE
5 PUERTAS
Y
3 VELOCIDADES
MONTAJE DEL PARACHOQUES
SOPORTE AGRANDADO
FIGURA 2.
FIGURA 3.
