Draw-Tite 24861 SPORTFRAME HITCH - Manual (Page 3)

Instrucciones de instalación Números de partes:

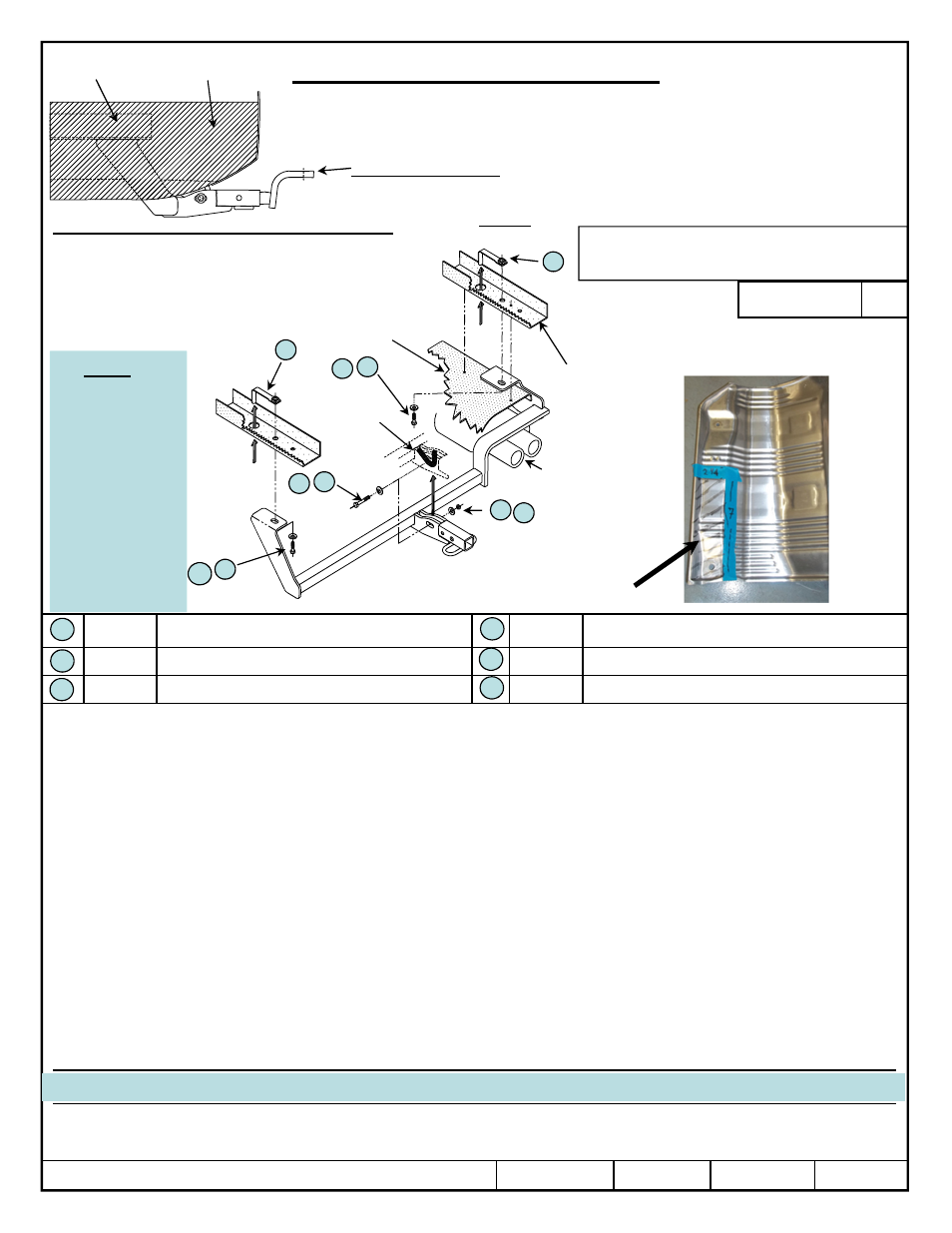

El enganche se muestra en la posición correcta
Ubicación del acceso al cableado: CSX-PC3, 4
ILX-PC1, 2
Equipo necesario: Destornillador pequeño de cabeza plana,
Cinta, cuchillo utilitario Cinta de medir y lápiz para marcar
Llaves: 3/4, 7/8, 10mm,
Nota: las instrucciones para Acura CSX
1. Baje el escape del vehículo al retirar las espigas del tubo del gancho de escape de goma en la parte de atrás del vehículo.
2. En el lado del pasajero retire los (4) pernos que unen el protector de calor del escape al vehículo. ¡No deseche)
3. En el lado del conductor, retire el remache plástico y la tuerca que sostiene el recubrimiento plástico al larguero del bastidor. (No deseche)
4. Levante el enganche a su posición con los rebordes del soporte del bastidor entre el larguero del bastidor y el recubrimiento plástico en el lado del conductor y entre el larguero del
bastidor y el protector de calor del escape en el lado del pasajero. Cerciórese de que las espigas del escape estén por encima de la barra del enganche mientras levanta el enganche a
su lugar. En algunos vehículos, podría ser necesario retirar el aro decorativo en cromo del extremo del tubo de escape para permitir que el silenciador se deslice lateralmente hacia
el centro del vehículo para permitir un mejor acceso de la llave.
5. Inserte las tuercas de manija de 1/2”-13 a través de los orificios grandes en los largueros del bastidor del vehículo e instale sujetadores como se muestra arriba.
6. Inserte el perno de 1/2-13 x 2-1/4” y arandela dentada a través de la ranura en el enganche luego a través del gancho de remolque del vehículo y de nuevo a través del enganche. Instale
una arandela dentada en el otro lado luego una tuerca de bloqueo. (ver arriba).
7. Hale el enganche hacia atrás lo más posible para permitir el despeje del silenciador con la barra del enganche en el lado del pasajero. Apriete todos los tornillos según las especificaciones
de torsión que se indican abajo.
8. Vuelva a instalar el protector de calor del escape sobre el enganche. Es posible que el protector de calor deba recortarse. Reinstale el escape al gancho y reemplace el remache y la tuerca
que sostienen el recubrimiento de plástico en el lado del conductor. Vuelva a instalar el aro decorativo de cromo al tubo de escape si se quitó.
Nota: instrucciones para Acura ILX - No baje el escape - instalación entre 2 personas.
1. Quite el panel de apariencia. Quite los fijadores múltiples (4), remaches plásticos y (3) pernos. Para quitar los remaches plásticos quite el centro del remache con un destornillador.
Quite el panel de apariencia y devuelva al propietario. Vuelva a instalar todos los fijadores que se quitaron.
2. Retire los (4) pernos del protector de calor y recorte como se indica. (No deseche).
3. Inserte las tuercas de manija de 1/2-13 a través de los orificios grandes en ambos largueros del bastidor del vehículo y doble la manija como se indica.
4. Levante el enganche a su posición, a partir del lado del pasajero deslice la barra en el enganche por encima del tubo de escape tirando hacia abajo para lograr despeje adicional, teniendo
cuidado de no rayar la placa protectora. Deslice el enganche a su posición en el lado del pasajero e instale el perno de ½ -13 X 1-1/4" y la arandela cónica.
5. Rote el enganche a su posición en el gancho de remolque e inserte el perno de 1/2-13 x 2-1/4” y la arandela dentada a través de la ranura en el enganche luego a través del gancho de
remolque del vehículo y de nuevo a través del enganche. Instale una arandela dentada en el otro lado luego una tuerca de bloqueo. (ver arriba).
6. Instale las piezas restantes en el lado del conductor. Hale el enganche hacia atrás lo más posible para permitir el despeje del silenciador con la barra del enganche en el lado del pasajero.
Apriete todos los tornillos según las especificaciones de torsión que se indican abajo.
7. Vuelva a instalar el protector de calor recortado sobre el escape.
Apriete los tornillos 1/2”-13 x 1-1/4” con una llave de torsión a 50 Lb.-pies (68 N*M) Apriete el perno hexagonal 1/2”-13 x 2-1/4” a 75Lb.-pies (102 N*M)
© 2010, 2011, 2012, 2014 Cequent Performance Products - Impreso en México Hoja 3 de 3 24861N 3-27-14 Rev. D
Cant. (2)
Perno hexagonal Gr. 5, 1/2”-13 x 1-1/4” (Torsión a
50 pies- Lb.)
Cant. (1)
Perno hexagonal Gr. 5, 1/2-13 x 2-1/4” (Torsión a 75
pies- Lb.)
Cant. (4) Arandela cónica dentada 1/2” Cant. (1) Tuerca de bloqueo 1/2”-13
Cant. (2) Tuerca de manijja, 1/2"-13
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el colector del baúl u
otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de
seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete. Este producto cumple con las especificaciones y requisitos de
seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación V-5 y SAE J684.
2000 LB (908 Kg) Peso máximo bruto del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
La barra de tracción se debe usar
en la posición levantada
únicamente
.
Kit de tornillos: 24861F
Kit de barra de tracción:
3593
Escape
Protector de
calor
Larguero
del bastidor
del vehículo
Gancho de
remolque
Placa
protectora
4
3
2
1
5
Bastidor
¡Nota! La
torsión es
diferente para
pernos hacia el
bastidor que
para los pernos
a través del
gancho de
remolque.
Ver las
especificaciones
de torsión abajo.
24861
60277
77247
24888
U-Haul
2
2 4
3
2 1
3
2 1
5
Protector de calor recortado
2-1/4" x 7“ (57.15 x 177.8)
Calificación de
accesorios
A
Acura CSX
Acura ILX
