Instrucciones de instalación
Acura TSX
Números de partes :
77144
24768
60831

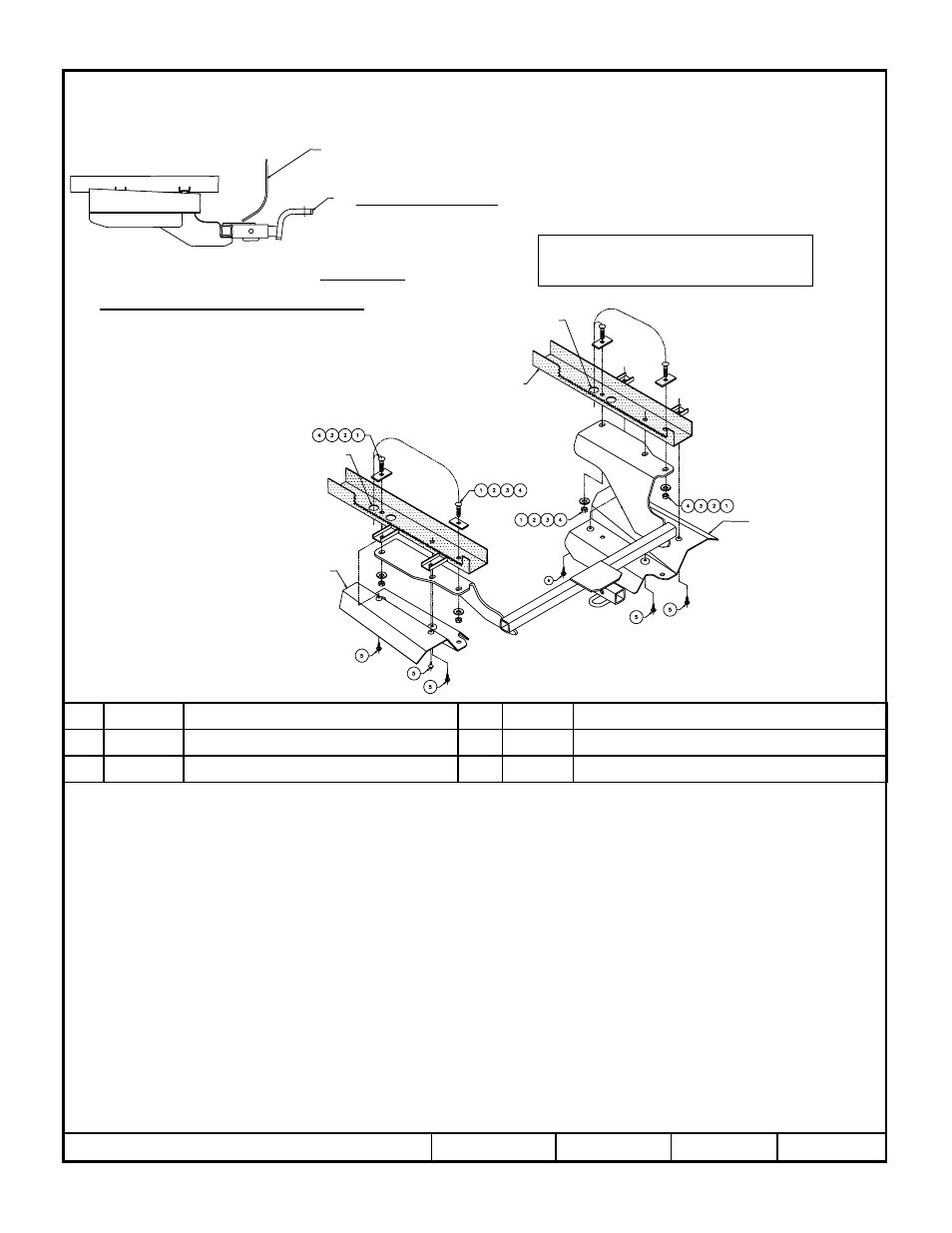

El enganche se muestra en la posición correcta
Ubicación del acceso al cableado: PC3
Equipo necesario:
Llaves: 10mm, 11/16
Brocas de taladro: Ninguna
1. Baje el escape del vehículo retirando los ganchos del escape intraborda y fuera de borda.
2. Retire los protectores de calor del escape de ambos lados del vehículo.
3. Agrande los orificios de acceso en el vehículo para que quepan los bloques 3/16 X 1.00 X 2.00.
4. Inserte los bloques y pernos de carruaje a través de los largueros del bastidor dentro de los orificios existentes en el vehículo.
5. Levante el enganche a su posición e instale las arandelas cónicas dentadas y las tuercas hexagonales de 7/1.
6. Vuelva a instalar los protectores de calor entre el enganche y el escape usando los tornillos M6 que se incluyen (si se instalan
correctamente los pernos de carruaje de 7/16 se ajustarán a través de los orificios existentes en los protectores de calor del
vehículo).
7. Vuelva a instalar el escape del vehículo.
Apriete todos los tornillos M6 CL8.8 con una llave de torsión a 8 Lb.-pies. (7 N*M)
Rev. A 2-28-06 24768N Hoja 3 de 3 z 2006 Cequent Towing Products
Arandela cónica dentada Cant.(4) 3
M6 X 1.00 X 25mm CL 8.8 Cant.(8) 5 Bloque 3/16 X 1.00 X 2.00 Cant.(4) 2
Tuerca hexagonal 7/16 Cant. (4) 4 Perno de carruaje 7/16 X 1.50 GR5 Cant. (4) 1
Apriete todos los tornillos 7/16 GR5 con una llave de torsión a 50 Lb.-pies. (68 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684
2000 LB Peso bruto máximo del remolque
200 LB Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de tracción:
3593
Kit de tornillos: 24768F
Protector de calor
Protector de calor
Orificio de acceso
Larguero del bastidor
Orificio de acceso
Placa
protectora
