Instrucciones de instalación
Cadillac CTS & CTS-V
Cadillac STS
Números de partes:
77143
24767
60830

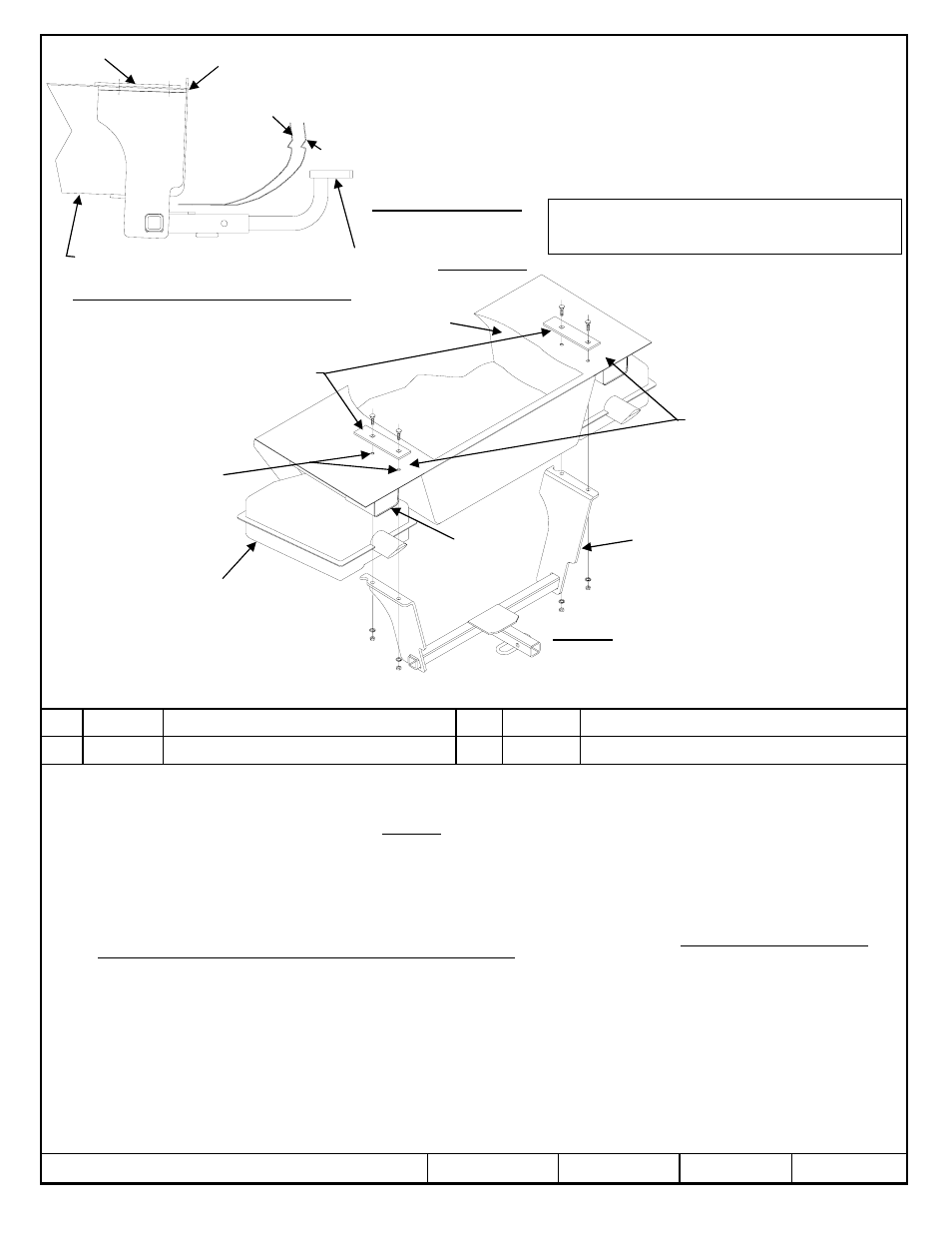

El enganche se muestra en la posición correcta
Ubicación del acceso al cableado: 03-04 CTS:PC3
05-06 CTS & CTS-V: PC3,PC4
05-06 STS: PC3,PC4
Equipo necesario: Sellante
Llaves: 11/16
Brocas de taladro: 1/8 y 1/2
1. Baje el(los) silenciador(es) quitando (2) ganchos posteriores del escape y (1) gancho delantero del escape.
2. Al interior del baúl, retire la cubierta de la llanta de repuesto. Retire el forro plástico de protección localizado en la parte posterior del baúl retirando los (4) amarres
de red. Retire la llanta de repuesto o el receptáculo de almacenaje para tener meojr acceso a la alfombra. Para quitar el receptáculo de almacenaje use un
destornillador de pala largo y delgado para apalancar los bordes de la arandela retenedora, luego hale firmemente hacia arriba en el receptáculo de almacenaje.
Enrolle la alfombra y el forro para exponer el piso metálico descubierto en el colector del baúl.
3. Levante el enganche a su posición, con cuidado de no raspar la placa protectora. En modelos de escape doble, el ajuste es estrecho. Levante un soporte entre el
colector del baúl y el escape, deslice el otro soporte por encima del segundo escape desde el frente. Alinee el borde posterior del soporte lateral en el enganche
con el panel del extremo del bastidor. Revise la ubicación del enganche del vehículo.
4. Con el enganche como guía, marque y perfore los (2) orificios en ambos lados.
5. Baje el enganche. Perfore un orificio piloto de 1/8 hacia arriba a través de la base del colector del baúl en los puntos perforados en el centro. Revise la alineación
de los orificios debajo del vehículo y ajústelo si es necesario. Agrande los orificios a 1/2.
6. Coloque la placa encima de los orificios al interior del baúl e inserte los pernos de carruaje a través de la placa y el colector del baúl (no instale encima de la
alfombra). Recorte el forro debajo de la alfombra si es necesario para permitir que la placa y la alfombra queden planas. NOTA: SELLE TODOS LOS ORIFICIOS
PERFORADOS EN EL VEHÍCULO PARA EVITAR LA ENTRADA DE HUMOS AL BAÚL.
7. Levante el enganche a su posición encima de los pernos de carruaje e instale arandelas de bloqueo y tuercas hexagonales como se muestra. Apriete todos los
tornillos 7/16-14 GR5 a 50 LB-pies.
8. Desenrolle la alfombra y el forro de nuevo en su lugar, reemplace la llanta de repuesto o el receptáculo de almacenaje (para volver a instalar la arandela retenedora
después de que la instalación del enganche esté completa, use tubos profundos) y vuelva a instalar la cubierta de la llanta de repuesto. Vuelva a instalar el forro
plástico de protección que se quitó en el paso 2.
9. Vuelva a instalar todos los ganchos del escape que se quitaron en el paso 1.
Rev. A 2-13-06 24767N Hoja 3 de 3 z 2006 Cequent Towing Products
Tuerca hexagonal 7/16-14 Cant. (4) 4 Placa Cant. (2) 2
Arandela de bloqueo 7/16 Cant. (4) 3 Perno de carruaje 7/16-14 X 1-1/2 Cant. (4) 1
Apriete todos los tornillos 7/16-14 GR5 con una llave de torsión a 50 Lb.-pies. (68 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe usar
en la posición LEVANTADA
únicamente.
Kit de barra de tracción:
3594
Kit de tornillos: 24767F
2000 LB (908 Kg) Peso bruto máximo del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
Placa protectora CTS
Placa protectora STS
Panel del extremo del
bastidor
Colector del baúl
Placa
Orificios perforados
Al interior del
alojamiento de la rueda
Larguero del bastidor
Silenciador
(Sencillo en algunos CTS)
Enrolle la alfombra y el forro
hacia atrás para exponer el piso
metálico descubierto del
recolector del baúl
Plates
Borde posterior del soporte lateral
1
2
3
4
Tornillos iguales en ambos lados.
NOTA: SELLE TODOS LOS ORIFICIOS
PERFORADOS EN EL VEHÍCULO
PARA EVITAR LA ENTRADA DE
HUMO DEL ESCAPE AL BAÚL.
Form F206 Rev A 5605
