Instrucciones de instalación
Chevrolet Cobalt
Pontiac G5
Pontiac Pursuit (Canada únicamente)
Números de partes:
77122
24745
60808

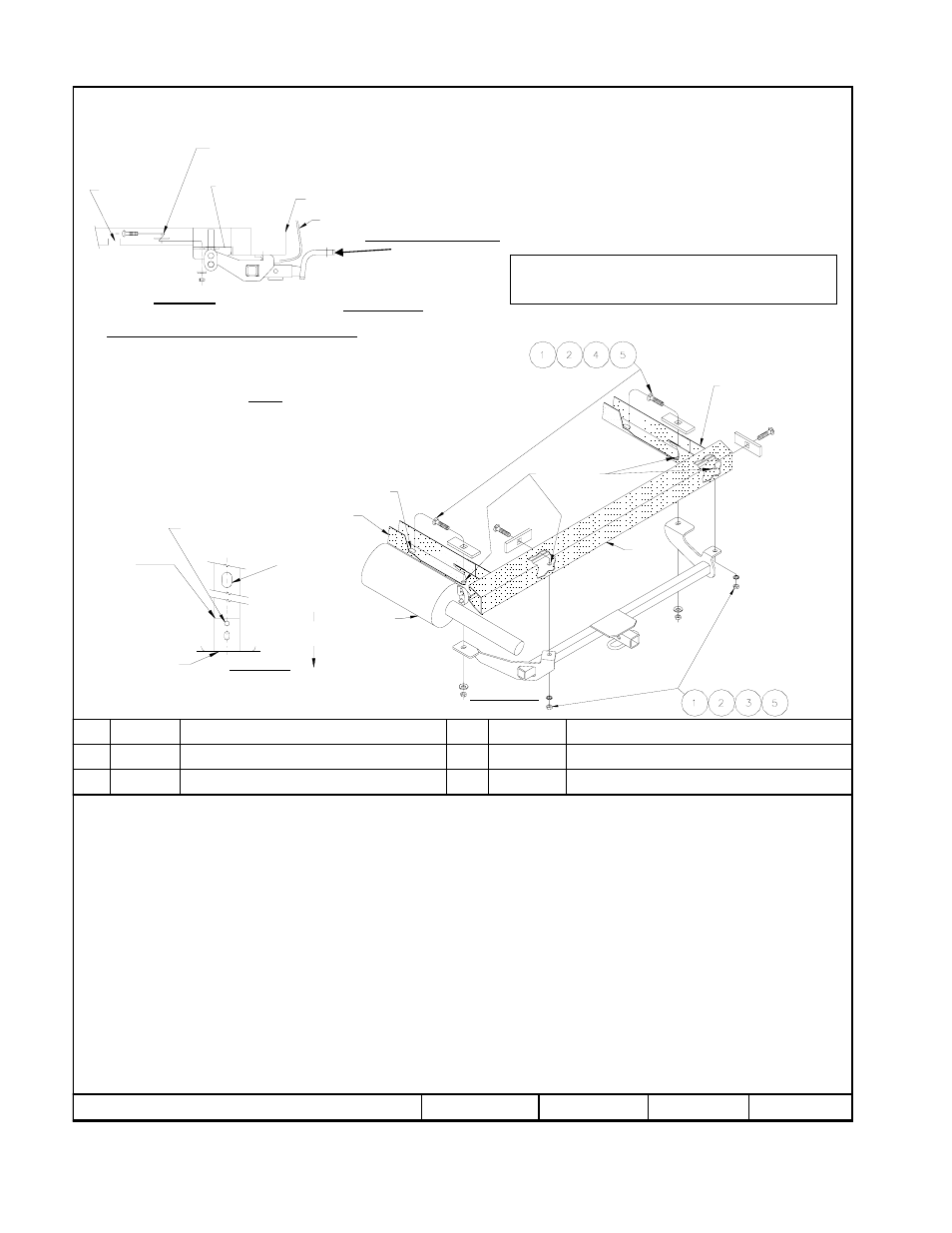

El enganche se muestra en la posición correcta
Ubicación del acceso al cableado: PC1, PC2
Equipo necesario: Taladro, alambre de halar (provisto)
Llaves: ¾”
Brocas de taladro: ½”
1. Baje el escape al desprenderlo del aislador de hule.
2. Localice el orificio de 3/8” en el soporte de refuerzo del bastidor que está soldado al larguero del bastidor (ver Figura 2). Centre y perfore un
orificio de 1/2” en el larguero del bastidor, agrandando el orificio de 3/8” en el soporte de refuerzo del bastidor a 1/2”, en ambos lados.
3. Inserte con el alambre guía el espaciador y el perno de carruaje a través de la ranura de acceso en el larguero del bastidor y hacia el orificio
perforado en el paso 2, ambos lados. Enrolle el alambre para el área estrecha (como se muestra en la Figura 3).
4. Levante el enganche a su posición, con cuidado de no empujar los pernos de carruaje hacia el bastidor. Asegure con arandelas cónicas y tuercas.
Nota: Si el equipo viene con un panel de aspecto plástico detrás del colector del baúl, es necesario quitarlo y devolverlo al propietario
del vehículo.
5. Verifique que el enganche esté centrado en el vehículo. Con el enganche como plantilla, perfore dos (2) orificios de 1/2” en la barra de impacto
del véhiculo.
6. En el costado del conductor, instale un perno de carruaje y un espaciador desde el frente abierto de la barra de impacto y hacia abajo a través del
orificio perforado en el paso 5. Asegure con arandela de bloqueo y tuerca.
7. En el costado del pasajero, inserte con alambre guía el perno de carruaje y el espaciador a través del extremo de la barra de impacto y hacia
abajo a través del orificio perforado en el paso 5. Asegure con arandela de bloqueo y tuerca.
8. Apriete todos los tornillos 1/2-13 GR5 con una llave de torsión a 75 LB.-pies. (102 N*M)
9. Levante el escape a su posición y vuelva a colocar el aislador de hule.
Rev. B 8-9-06 24745N Hoja 3 de 3 z 2005, 2006 Cequent Towing Products
Arandela de bloqueo – 1/2” Cant. (2) 3
Tuerca hexagonal – 1/2-13 Cant. (4) 5 Espaciador – 1/4 x 1 x 3 Cant. (4) 2
Arandela cónica – 1/2” Cant. (2) 4 Perno de carruaje – 1/2-13 x 1.75 Cant. (4) 1
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684
2000 LB (908 Kg) Peso máximo bruto del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de tracción:
3593
Kit de tornillos: 24745F
Form F206 Rev A 5605
Ranura de acceso
Placa protectora
Barra de impacto
Soporte de
refuerzo del
bastidor
Enrosque el cable de halar para
mantenerlo independiente del perno
Larguero del bastidor
Ranura de acceso
Silenciador
Orificio perforado
Barra de
impacto
Soporte de
refuerzo del
bastidor
Figura 12
Parte
posterior del vehículo
Ranura de acceso
en el larguero
del bastidor
Perfore orificio de ½”
Extremo
del bastidor
Soporte de
refuerzo del
bastidor
Figura 3
Ejemplo de procedimiento para usar alambre guía
Nota: No se ajusta a los modelos Cobalt SS Coupe,
Pursuit GT o G5 GT
Figura 2
Ubicación de perforación
igual en ambos lados
Nota: Si el equipo viene con un panel de
aspecto plástico detrás del colector del
baúl, es necesario quitarlo y devolverlo al
propietario del vehículo para la
instalación del enganche.
