Instructions d’installation
Dodge Dart
Numéros de pièce :
Attelage montré dans la position
appropriée
Points d'accès au câblage : P3, 4
Équipement requis :
Clés : 3/4”
Mèches : Aucune
Trou d'accès
Ne pas excéder les spécifications de poids du fabricant
du véhicule de remorquage, ni
La barre de remorquage
doit être utilisée dans la
position ÉLEVÉE
seulement.
Ensemble de barre de
remorquage :
3592
Visserie : 24890F
24890
60309
77278
2000 LB (908 kg) Poids brut max. de la remorque
200 lb (90,8 kg) Poids max. au timon
Nota : Visserie similaire des deux côtés
Échappement, écran thermique
et coffre non illustré.
1 1 1 1
2 2 2 2
4 4 4 4
3 3 3 3
5 5 5 5
Longeron
Carénage
Longeron
5 5 5 5
1 1 1 1
2 2 2 2
Longeron

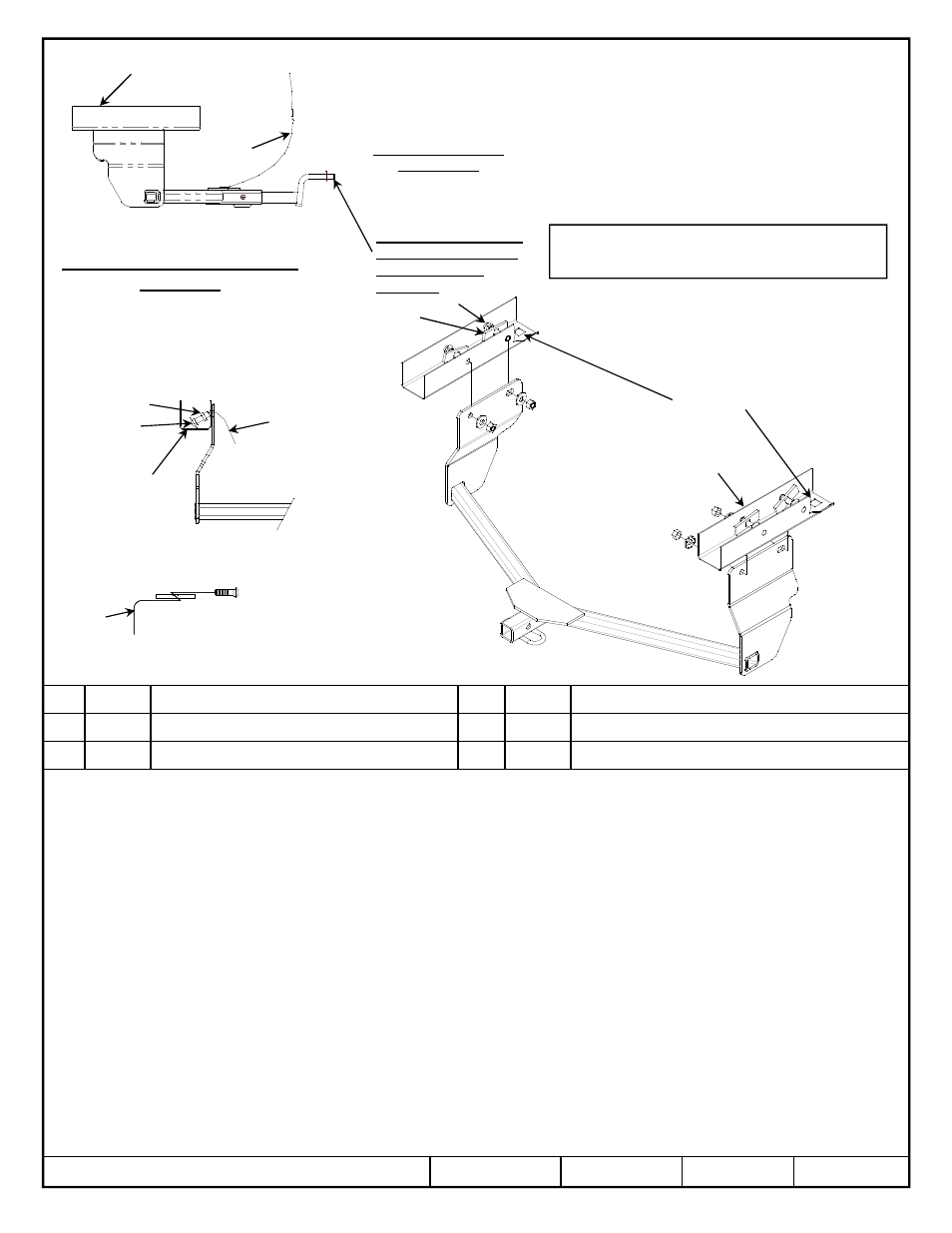

Figure 2
Nota : Un échappement double avec panneaux décoratifs restreint l'espace de travail. Attendez que les tuyaux d'échappement aient
refroidis avant d'installer l'attelage.
1. Enlever deux (2) bouchons ronds sur le côté du longeron et un (1) bouchon carré dans le bas du longeron, de chaque côté. Remettre les
quatre (4) bouchons ronds au propriétaire.
2. Insérer le fil de tirage dans les trous dans le côté du cadre puis le sortir par les trous d'accès, attacher un espaceur et un boulon et les
acheminer un à la fois dans le longeron. Laisser le fil de tirage lié aux pièces de visserie. Procéder ainsi pour les deux longerons du
châssis.
3. Repousser le boulon de carrosserie avec le fil de tirage dans le longeron en laissant le fil dépasser. Voir la Figure 2.
4. Acheminer les fils de tirage dans les trous des supports.
5. Soulever l’attelage en position, comme illustré. Figure 1 Nota : sur les modèles à échappement double, placer l'attelage près du
silencieux puis le soulever le long de l'échappement puis vers l'arrière en position.
6. Ramener les boulons de carrosserie en place, retirer soigneusement le fil de tirage puis fixer les rondelles coniques et les écrous
hexagonaux.
7. Serrer toute la visserie selon les spécifications de couple.
8. Réinstaller les bouchons carrés enlevés à l'étape 1.
©
2012 Cequent Performance Products, Inc Feuille 2 de 3 24890N 7-25-12 Rev. A
1 1 1 1 Qté (4) Boulon de carrosserie ½-13 x 2.00 GR5 4 4 4 4 Qté (4) Écrou hexagonal 1/2-13
2 2 2 2 Qté (4) Espaceur ¼ x 1.00 x 3.00 5 5 5 5 Qté (4) Fil de tirage ½”
3 3 3 3 Qté (4) Rondelle conique 1/2”
Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Form F206 Rev A 5605
Serrer toute la visserie 1/2-13 GR5 au couple de 75 lb-pi (102 N.m).
Plier le fil de tirage pour tenir le bloc à l'écart du boulon.
5 5 5 5
Figure 1
