Draw-Tite 36450 FRAME HITCH - Manual (Page 3)

Instructions d’installation
Saturn Vue
Numéros de pièces :
90167
36450
06528
Attelage montré dans
la position appropriée
Équipement requis :
Clé : 18 mm
Mèches : Aucune
1. Il peut s’avérer nécessaire d’abaisser temporairement le système d’échappement pour faciliter l’installation des boulons de
cadre. Si nécessaire, enlever les deux (2) isolateurs arrière en caoutchouc de chaque côté. La vaporisation d’un lubrifiant
facilitera le retrait des isolateurs de leurs goujons.

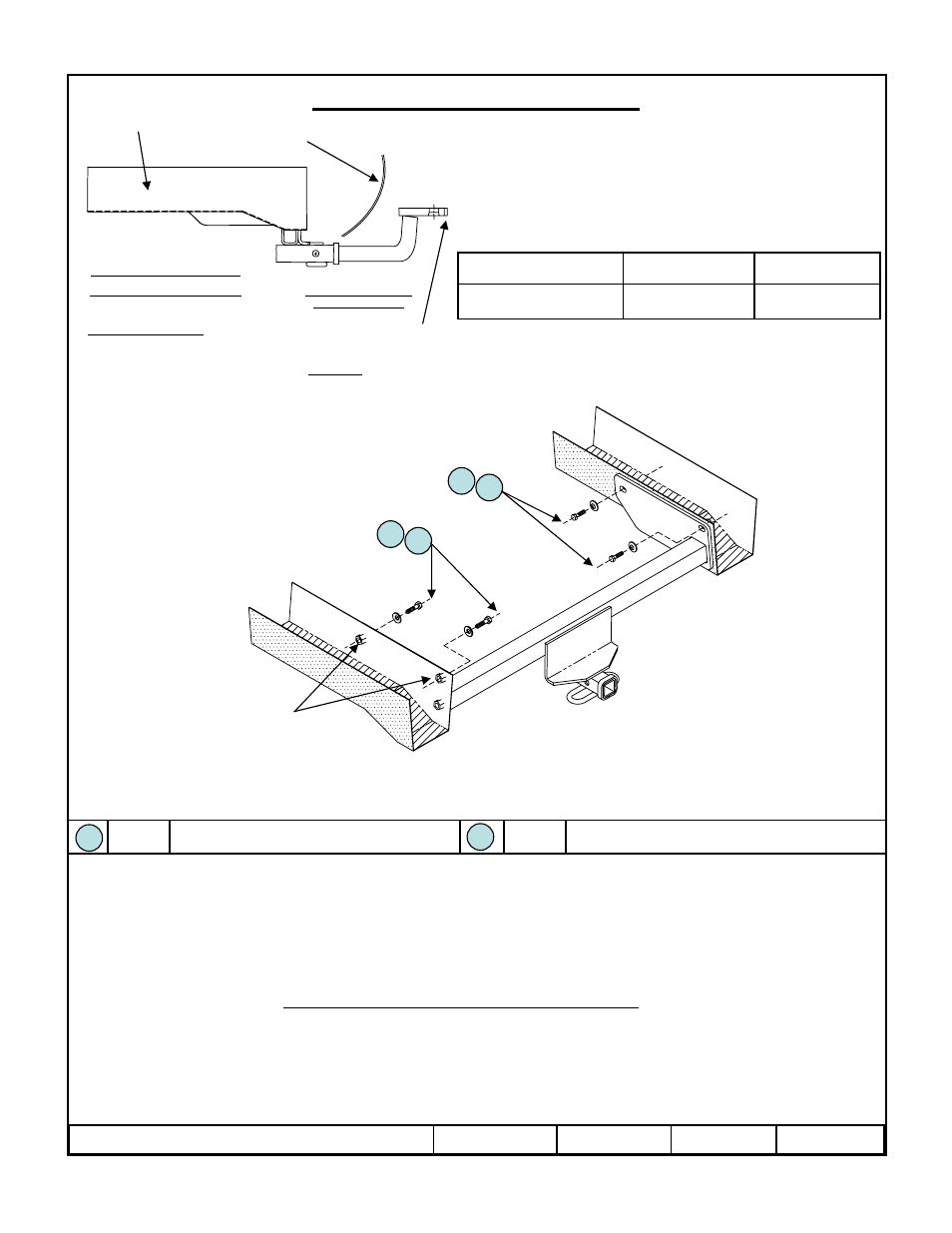

2. Soulever l’attelage en position et installer les boulons 12 mm et leurs rondelles coniques dans les écrous à souder existants du
cadre du véhicule, comme illustré ci-dessus.
3. Réinstaller les supports d'échappement s’ils ont été retirés. Serrer toute la visserie selon les spécifications de couple ci-
dessous.
Rev. A 8-24-07 36450N Feuille 3 de 3 z 2007 Cequent Towing Products
Rondelles coniques 1/2” Qté (4) Boulons hex. 12mm-1.75 X 35mm Cl 10.9 Qté (4)
Serrer toute la visserie 12mm au couple de 92 lb-pi (125 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Visserie : 36450F
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ni :
300 lb (136 kg) 3500 lb (1589 kg)
Capacité de charge
Montage sur boule
Poids max. au timon
Poids brut max. de la
remorque
Type d’attelage
Points d’accès au câblage : SUV3 et SUV4
Form: F205 Rev A 5-6-05
2 1
Cadre du véhicule
Carénage
Écrous à souder existants sur le cadre.
Similaire des deux côtés du véhicule.
Ensemble de barre
de remorquage:
36061
La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.
1
2
1
2
