Instrucciones de instalación
HYUNDAI TUCSON
KIA SPORTAGE
Números de partes:
36510
90211
06132

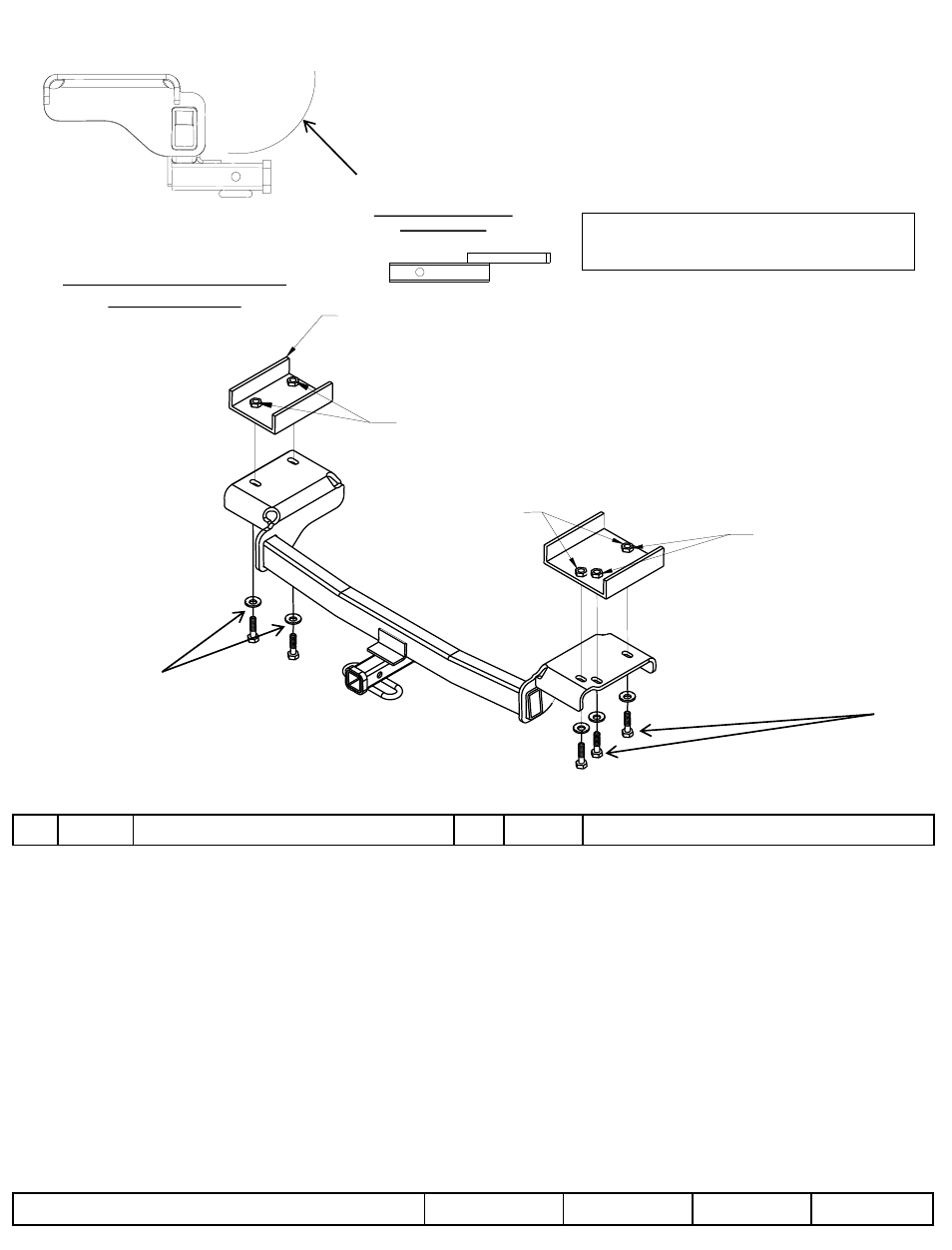

El enganche se muestra en la
posición correcta
Ubicación de acceso al cableado: SUV1, SUV2 (Tucson)
SUV1, SUV5 (Sportage)
Equipo necesario:
Llaves: 16mm
Brocas: NINGUNA
z 2011, 2012 Cequent Performance Products
Hoja 3 de 3 36510N 1-9-12 Rev. B
j
Cant. (4) Perno hexagonal – M10 x 1.25 x 30mm CL 10.9 k
Cant. (4) Arandela cónica – 3/8”
Apriete todos los tornillos M10 CL 10.9 con una llave de torsión a 42 Lb.-pies (57 n*m)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la horquilla estén correctamente apretados. Si el enganche se retira, tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Un enganche u horquilla averiados se debe
retirar y reemplazar. Observe las precauciones de seguridad al trabajar debajo de un vehículo y use protección para los ojos. No corte orificios de acceso o de
unión con soplete. Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del Estado de
Nueva York, V.E.S.C. Regulación V-5 d SAE J684.
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
Kit de tornillos: 36510F
Form F206 Rev A 5605
1. Levante el vehículo con montacargas o rampas para acceso al lado inferior.
2. Mientras sostiene el escape retire los ganchos posteriores y baje el escape hasta que el enganche se pueda
posicionar sobre las puntas del silenciador y en posición alineando las ranuras en el enganche con las
tuercas de soldar existentes en la base del bastidor.
3. Sin apretar instale los pernos hexagonales M10 con arandelas cónicas, (4) cuatro lugares, como se
muestra.
4. Apriete todos los tornillos M10 CL10.9 con llave a torsión.
5. Vuelva a instalar los ganchos posteriores para el escape.
PLACA PROTECTORA
j k
j k
KIA SPORTAGE
HYUNDAI TUCSON
BASTIDOR
TUERCAS DE SOLDAR EXISTENTES
AMBOS LADOS
3500 LB (1 589 kg) Poids brut max. de la remorque
300 LB (136 kg) Poids max. au timon
Ensemble de barre de
remorquage :
36001
