Instructions d’installation

Numéros de pièces :

90169

36455

06550

Attelage montré dans la position

appropriée

Équipement requis :

Clés : 13 mm, 15 mm, 18 mm

Mèches : Aucune

1.

Abaisser l’échappement en enlevant le boulon qui fixe la ferrure de support d'échappement (située le plus à l’arrière) au

longeron côté passager. Conserver le boulon pour la réinstallation.

2.

Enclencher la gaine isolante de plastique en place au-dessus de la conduite de climatisation du côté passager, à proximité du boulon s'il est
présent. Voir la Figure 2 ci-dessus.

3.

Enlever les boulons existants des longerons commme illustré à la figure 2, deux (2) du côté conducteur, deux (2) du côté
passager, et les conserver pour l’installation de l’attelage.

4.

Soulever l’attelage en position comme illustré à la figure 1 et le fixer à l’aide des boulons existants enlevés à l’étape 2. Serrer
à la main pour l’instant.

5.

Pousser l’attelage vers le côté conducteur, de façon à ce que le support côté passager s’appuie par en haut contre la tôle du
coffre, puis serrer la visserie selon les spécifications de serrage ci-dessous.

6.

Soulever l’échappement pour le remettre en position et réinstaller le boulon enlevé à l’étape 1.

Remarque : Le fait de faire pivoter la ferrure de support d’échappement avant le serrage augmentera le dégagement entre le
support latéral et l’échappement.

Serrer toute la visserie M10 CL10.9 au couple de serrage de 53 lb-pi (72 N*M).

Serrer toute la visserie M12 CL10.9 au couple de serrage de 92 lb-pi (125 N*M).

z

2007, 2008, 2009 Cequent Towing Products

Feuille 2 de 3

36455N

8-4-09

Rev. E

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre
ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité
appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découpe r un accès ou un trou de fixation. Ce produit est conforme aux
normes V -5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.

Visserie : 36455F

Ne pas excéder les spécifications du fabricant de

véhicules de remorquage, ni :

Type d’attelage

Poids brut max. de

la remorque (lb)

Poids max. au timon

(lb)

Capacité de charge
Montage sur boule

3 500 (1 589 kg)

300 (136 kg)

Points d’accès au câblage : SUV1, SUV2

Form: F205 Rev A 5-6-05

Écrous à
souder
existants

Boulon M10 existant

Boulon M12 existant

Boulon M10 existant

Boulon M12 existant

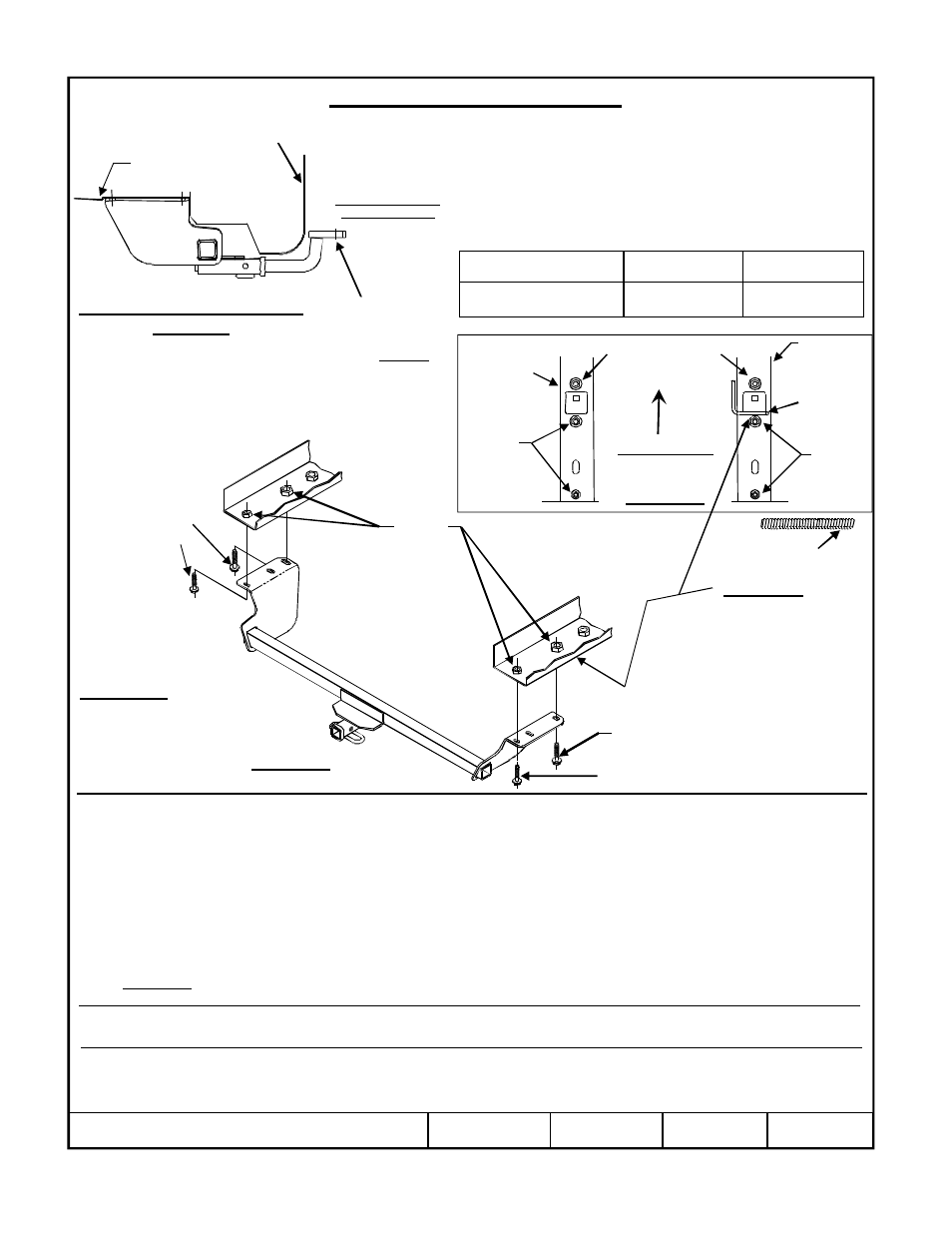

Figure 1

Avant du véhicule

Longeron
côté conducteur

Longeron
côté
conducteur

Enlever
les boulons

Enlever
les boulons

Figure 2

Remarque : Utilise tous les
boulons existants sur le véhicule.

Cadre du véhicule

Carénage

Laisser ces boulons
en place

Ensemble de barre

de remorquage :

36061

La barre de

remorquage doit être

utilisée dans

la position ÉLEVÉE

seulement.

UHI 36332

Chrysler Town & Country

Dodge Grand Caravan

VW Routan

Attention :

Sur certains véhicules,

les conduites de

climatisation sont très

proches de ce montage.

Veiller à ne pas

endommager ces
conduites lors de

l'installation de

l'attelage

.

Gaine isolante en

plastique, vue agrande

Conduite
C.A.
